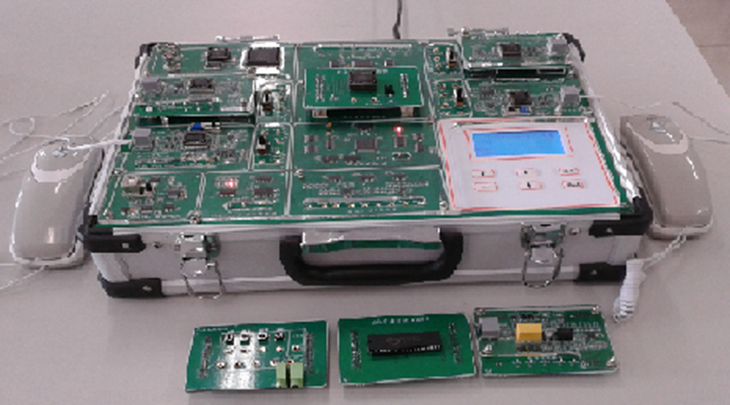

SB-CK-II现代交换系统方案
图1-1现代交换系统人工交换模块空分交换模块外线网模块
一、产品特点
1、模块化设计,以用户交换机为模型,功能划分清晰,开放接口丰富。
2、提供四路电话用户接口,其中两路设计为可拔插模块。
3、集成了三种交换方式：人工交换、空分交换、时分交换,均设计为可拔插模块。
4、提供了拨号音、忙音、回铃音、空号音、拥塞音、长途通知音、呼入等待音等户信令,标准450HZ正弦波信号；
5、提供了标准25HZ正弦波铃流信号。
6、提供了DTMF双音多频信号的译码数据的同步比特显示,直观明了。
7、提供了手动振铃装置、话务员语音接口、用户线接线柱等,可真实完整的实现人工交换接续过程,辅助实验人员领悟交换本质,激发学习兴趣。
8、数字交换网络中,可通过键盘输入、手动连线等多种方式分配调整各路电话用户的收发时隙,辅助实验人员理解时分概念。
9、提供了标准的E1接口,完整实现复接解复接、组帧、添加信令、HDB3/AMI线路编译码、位同步、帧同步等处理过程,可完成实验箱之间的局间通信,也可接入第三方E1接口设备。E1电信号为Q9同轴电缆线标准接口,75/120欧阻抗。
10、呼叫接续过程直观明了,可通过随机液晶同步显示呼叫接续信息,最大支持四路呼叫接续画面同步显示。
11、提供外线/市话接口可拔插模块,可接入市话网。
12、提供USB接口。
13、提供了语音录放电路模块。
14、实验电路板上覆盖有机玻璃罩,能有效保护裸露的电路。
15、输入键盘提供了：上/下键、+/-键、返回、确认等六个按键,便于进行菜单选择和数值的修改。
16、可扩展VOIP软交换方式,提供管理功能,可配置中端号码,支持多种业务；可实时显示呼叫流程及详细协议数据；可提供协议自定义功能,自己写入sip协议；可通过服务器连接电信运营商,直接拨打外部电话；
二、实验内容
实验需求设备说明
第一章 系统模块单元实验
实验1设备组成及测试点说明
实验2电话用户接口模块实验
实验3电话用户信令的产生与观测实验
实验4双音多频（DTMF）接收与检测实验
实验5平台交换方式与状态显示
实验6用户话路PCM编译码实验
实验7呼叫处理与线路信号的传输过程实验
实验8二/四线变换与回波返损测试实验
实验9用户终端电话信号电平调整实验
第二章 信令交换与信息交换
实验10人工交换实验
实验11空分交换（MT8816）实验
实验12时分交换（MT8980）同一码流时隙交换实验
实验13时分交换（MT8980）不同码流时隙交换实验
实验14时分交换（MT8980）手动连线实验
实验15数字时分中继局间通信实验
实验16模拟中继通信实验
附 录
附录1局内呼叫SDL进程图
附录2模拟交换网络芯片MT8816介绍
附录3数字交换网络芯片MT8980介绍
附录4参考文献
三、菜单结构
1.液晶键盘的具体操作如下:
（1）开机后液晶屏显示界面
欢 迎 使 用
现代交换实验平台
（2）按"确认"键进入主要参数显示界面：
区号：025
话机A-8601话机B：8602
话机C-8603话机D：8604
PCMFS：A1?? B3?? C8?? D20
说明：a."区号025"本台实验箱的区号为"025"此号可进行修改
b."话机A-8601"实验箱中电话用户A的号码为8601
"话机B-8602"实验箱中电话用户B的号码为8602
"话机C-8603"实验箱中电话用户C的号码为8603
"话机D-8604"实验箱中电话用户D的号码为8604
c."PCMFS：A1? B3? C8? D20 "
电话A用户的PCM编译码系统分配时隙为第1时隙
电话B用户的PCM编译码系统分配时隙为第3时隙
电话C用户的PCM编译码系统分配时隙为第8时隙
电话D用户的PCM编译码系统分配时隙为第20时隙
（3）按"确认"键进入实验项目界面：
主菜单
1．人工交换
2．空分交换-MT8816
3．时分交换-MT8980
4．时分中继传输
5．交换机接入市话网
6．交换机设置……
按"↑"键或"↓"键,移动指示箭头,如箭头指向"2.空分MT8816"。
按"确认"键,进入对应的下一级菜单"空分MT8816"实验内容。
按"返回"键返回上一级菜单
液晶显示器（LCD）是一种极低功耗显示器,其应用特别广泛。在实验平台中,LCD用来显示操作程序、工作菜单,引导实验按部就班地进行。关于液晶显示的详细工作原理见附录1。
注意：按动薄膜开关上的按键时,请勿莽力操作,以便延长薄膜开关的使用寿命。另外,只用当实验拔插模块放置正确,菜单项目选择正确,其对应控制程序才会启动并正确运行。
（4）交换方式状态显示界面
如：在主菜单中选择"空分交换MT-8816",按"确认"键,进入空分交换界面
空分交换-MT8816（1）
主叫：
被叫：
状态：
注：类似的交换界面,平台同时提供四个交换画面显示,右上角的数字为画面编号1～4可设,按"↑"键或"↓"键选择当前画面。
（5）参数设置显示界面：
如：设置四路电话用户的系统分配时隙。在进入主菜单后选择"时分交换-MT8980",
进入后再选择"话路时隙设置"。如下图,设置电话用户A的时隙界面。
话路A时隙＋FS1－话路A初始时隙为"1"时隙,通过键盘上的"+"、"-"按键可进行增减,然后按"确认"确定所设参数。话路B、C、D同上。
五、配置
序号 |
产品名称 |
数量 |
性质 |
说明 |
1 |
现代交换技术实验箱 |
1 |
标准配置 |
|
2 |
Q9时分中继线 |
1 |
真实E1接口 |
|
3 |
模拟中断线 |
1 |
||
4 |
信号连接线 |
1 |
||
5 |
电话机 |
2 |
||
6 |
教材 |
1 |
电子 |
|
7 |
教学软件 |
1 |
