空调控制实验实训考核装置(美的定频)

SB-G7空调控制实验实训考核装置(美的定频)

一、概 述

智能空调控制实验实训考核装置"是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于"制冷原理及应用""制冷空调技术""制冷空调设备维修与操作"等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。

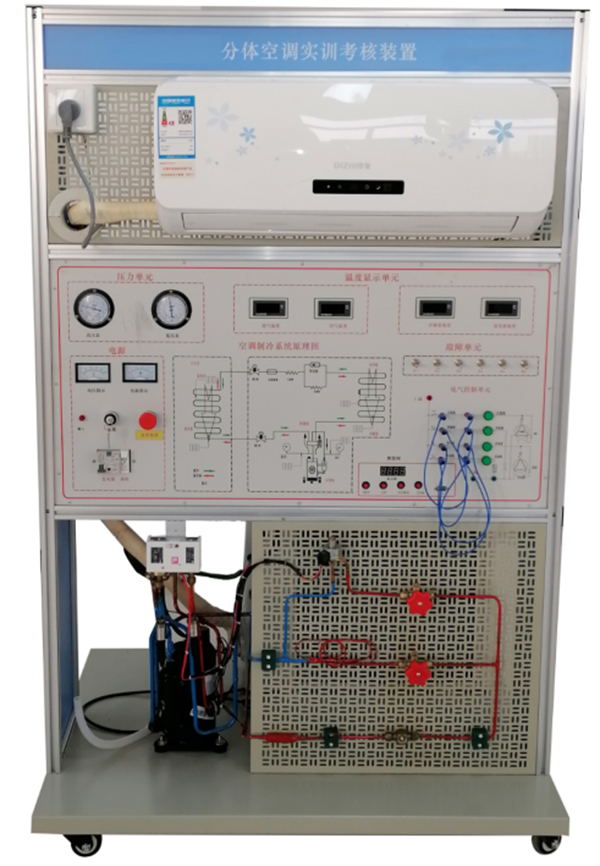

正面图

二、特 点

1、整个系统真实完整,与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2、装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;

3、制冷可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称并设有视液镜,可观察制冷剂状态。

4、本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作

5、设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护、可靠、防触电

6、制冷系统上设置用手动节流阀,和自动节流装置,可模拟不同环境下的制冷模式,和故障设定

7、流程图:彩色喷绘的制冷系统原理图,结构为铁质板金,尺寸1000*300MM

9、故障考核:实训台安装有故障考核板系统,电气考核模块安装在实训台的右边,高度方便学生操作,通过考核器来进行对空调的故障设置,功能如下模式:

1)、模式1:本机运行,可以实现原空调机整机运行,在不使用外部的空调电脑板控制时,可切换成空调的原机线路板进行控制。假如更换室内外机,可以实现不影响电气实训考核模块的故障考核。

2)、模式2:维修板接入,直接用外部"定频空调实训考核模"块线路板直接运行控制空调。

10、定频空调实训考核模块:装有一个可以设置外部原装空调线路板故障的智能考核器和一块原装的空调主板。考核模块上我们直接在外部的线路板上做好故障,(如:内风机故障、传感器故障、空调的外风机故障、四通阀故障等)。把外部线路板的线接上公头带针的插座,留有足够的长度。做故障时只需把空调的内机插头拔掉插到我们引过来的插座上就可以了。通过把空调线路板的线插到各个插口上,然后通过智能考核器设置故障从而达到考核效果。

三、技术参数

1.工作电源:AC220V 50Hz±5%

2.外形尺寸:1100×800×1800mm

3.整机功耗:1100W

4、适用电压范围:160V253V

5、最大遥控距离8m,角度90度。

6、噪声:内机37-44dB,外机是55-65dB

7、环境温度:-5℃-40℃

8、相对湿度:≤85%25℃

四、空调控制实验实训考核装置的基本装备

1、电源、仪表控制屏

控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

2、交流电源控制单元:单相三线制220V交流电源供电,交流电压表1只 测量范围0~250V,用于监测电网电压,交流电流表1,测量范围分别为0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,

3、制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.11.5MPa-0.13.5MPa,用于测量空调.

4、温度检测单元:提供三位半数字温度表4只,压缩机排气温度、回气温度、冷凝器温度、蒸发器温度,显示不同点的温度变化情况,直观分析空调的故障现象。

5、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

6、实训台:实训桌为铝合金双层亚光密纹喷塑结构,、防水、耐磨高密度板,结构坚固,造形美观大方;桌。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

7、空调器的内机和外机分别安装在实训台的上端模拟墙和底座上,采用1P美的定频/变频空调,。

五、空调控制实验实训考核装置配置表

序号

名称

名称

数量

1

压缩机1P

1

2

液视镜

1

3

电压表

1

4

电流表

1

5

高压表

面板

1

6

低压表

面板

1

9

手动膨胀阀

1

7

过滤器

3/8

1

8

毛细管,

1

9

温度表

I900

4

10

故障考核系统

1

六、实训项目

1、技工基本技能实训

2、专用工具的基本操作

3、系统管件焊接

4、系统的检漏

5、制冷系统的抽真空与充注制冷剂实训

6、技能实训设计、安装、调试及检修

7、室外风机不转,空调压力升高,压力保护动作,整机保护实训

8、空调器四通阀故障与分析,不能工作在热泵状态,

9、制冷剂少,测与故障分析与排除

10、毛细管堵塞的故障现象

11、空调的安装,

12、移机回收实训

2.实训项目

1、 室内温度传感器开路

2、 室内管温传感器开路

3、室内风机高、中、低速故障

4、摆风电机故障

5、外机盘管温度传感器故障

65V电源故障

7、 外风机故障

8、 四通阀线圈故障
