SB-RCC制冷空调系统开环闭环控制实训装置
一、整体要求
1.制冷空调系统开环闭环控制 专为制冷和空调系统过程控制系统基础培训而设计。制冷和空调公司的培训学员、学生和专业技术人员，他们将接受与制冷和空调相关的开环和闭环控制技术的培训，理论与实践相结合，为今后的工作打下良好的基础。
2.能让从事制冷或空调工作的人都需要了解许多电气和控制部件以及系统本身。本课程传授面向空调制冷专业的电气工程、开环和闭环控制以及驱动技术知识。遵守专门适用于制冷系统结构中使用的电路的标准，并通过使用来自各种制造商的技术数据来确保教学内容的实践性。
参考图片
3.涵盖以下培训内容：产生控制电压带有主接触器和辅助接触器的电路带延时继电器的电路接触控制系统中的恒温器和压力开关制冷和空调控制系统的安全链。
二、制冷空调系统开环闭环控制 技术指标
1.工作电源：三相AC 380V ±10% 50HZ 三相五线；
2.温度：－10～40℃；环境湿度：≤90%（25℃）；
3.供电输入：通过三相5孔插头 400V/16A供电，用于设备用电。
4.总保护：
4.1、一组急停开关
4.2、一组钥匙开关
4.3、一组上海人民成套电器DZ47-63漏电保护器
4.4、一组上海人民成套电器DZ47-63电机保护用断路器（该装置用于手动开关电机，不需要保险丝短路，防止电机产生启动/短路过载和相位故障），安全保护需出到台子面板上（4毫米安全插座）
5.固定交流输出：220V插座式4组
6.交流电源模块：配置0～450V数显交流电压表和电压指示切换开关，用于监视装置的电网电压；配置线电压380V和相电压220V两种电源输出接口；电源输出配置短路保护功能；配置单相电源4毫米安全插座、4毫米三相电源全安插座；配置0～250/0.5kVA可调交流电源一个；
7.交流仪表模块：数字式交流电压表：测量范围为0～500V；数字式交流电流表：测量范围为0～5A；
8.功率、功率因数表：通过键控、数显窗口实现人机对话的智能控制模式。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及判断负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询；
9.直流仪表模块：数字直流电压表：测量范围为0～500V；数字直流电流表：测量范围0～5A；
10.直流输出模块：配置±12V/0.5A电源一组（带过流保护）；配置±5V/0.5A电源一组（带过流保护）；配置DC0～30V/2A可调电源一组, 具有过压、过流、工作指示等功能，出现过流和短路时能迅速切断电源等安全保护功能；
三、制冷空调系统开环闭环控制 功能

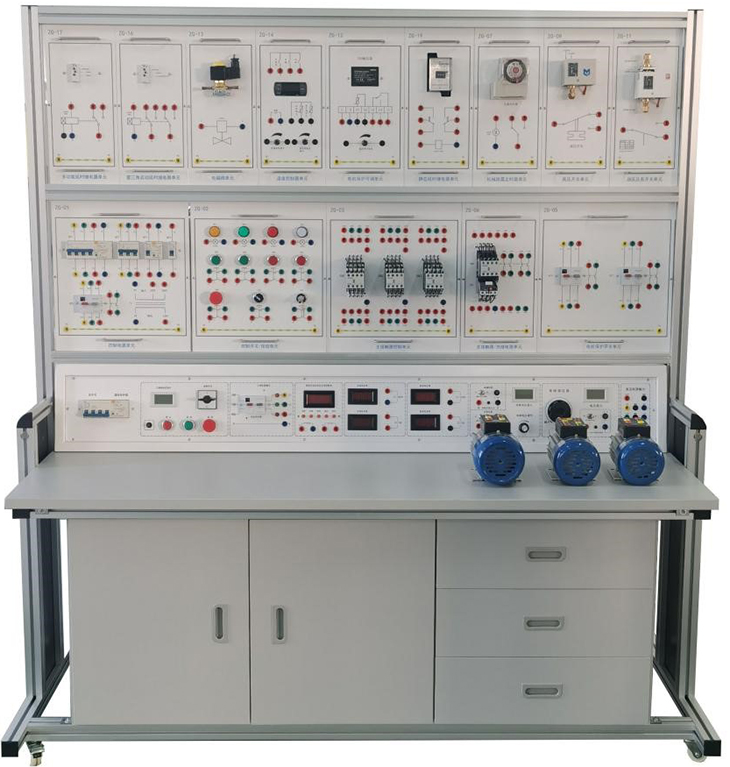

总体结构：实训台架由实训桌、电源控制单元、仪表显示单元等多个部分组成。台架以经氧化处理的高材质40mm×80mm铝合金作为设备主要框架材料；台架采用铝合金的本体颜色，电源箱体采用灰色1.2mm钢板制作。实训屏底部装电源控制屏，电源控制屏的面板布局从左至右依次为电源指示和电源控制单元、含电源保护单元、指示灯和按钮单元、急停开关、仪表单元、直流电源单元；实训屏上部采用三根不锈钢型材组成通用实训模块固定结构，一次可摆放8个实训模块，根据实训内容的需要调换实训模块。实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级。
四、制冷空调系统开环闭环控制 配置
|
序号 |
名称 |
技术参数 |
数量 |
单位 |
|
1 |
接触器控制的开关和按钮单元 |
参考图片 带有所有必要开关、按钮和指示灯的通用开关装置，用于切换小型控制系统和接触器电路（220V） 1个紧急关闭按钮，2个常闭触点 4个按钮，1个常闭触点，黑色 1个手动旋钮开关 1个手动钥匙开关 1个指示灯，红色，220VAC 1个指示灯，绿色，220V AC 1个指示灯，黄色，220V AC 1个指示灯，白色，220VAC 标准电压220V AC 通过4毫米安全插座输入和输出 |
1 |
个 |
|
2 |
带控制变压器的加热控制电源单元 |
参考图片 为供暖和空调控制系统供电。 通过CEE插头 400V/16A供电 控制变压器 400/220V 电机保护开关，0.7 -1.0 A. B型RCD，30 mA，4极 A型RCD，30 mA，2极 线路断路器，单极 线路断路器，三极 输入和输出：4毫米安全插座 |
1 |
个 |
|
3 |
带3个主接触器和辅助触点的控制单元 |
参考图片 装配暖风和空调接触器控制系统的控制单元 3个主要接触器 3个辅助触点 54 x 4毫米安全插座 标准电压220 V / 50 Hz 输入和输出：4毫米安全插座 |
1 |
个 |
|
4 |
控制单元带有3个辅助接触器和辅助触点单元 |
参考图片 装配暖风和空调接触器控制系统的控制单元 3个辅助继电器（4 NO） 3个辅助触点（4 NC） 54 x 4毫米安全插座 标准 电压220V/50 Hz 输入和输出：4毫米安全插座 |
1 |
个 |
|
5 |
一对电机保护开关单元 |
参考图片 用于组输入和输出：4毫米安全插座 |
1 |
个 |
|
6 |
带主接触器和辅助触点的电机保护继电器单元 |
参考图片 带有双金属和主接触器的三极机电式电动机保护继电器，用于监控和关闭直流或交流电动机。 还包括一个带2个常开和2个常闭开关的辅助开关组。 跳闸电流通过电流设置旋钮调节到相应电机的额定电流。 电机保护继电器对各相故障也很敏感。 可使用附加测试按钮来检查辅助触点的功能。 主要接触器 辅助开关组，带2个常开触点和2个常闭触点 标准电压220V，50Hz 可调跳闸电流：2.4 A-4 A 输入和输出：4毫米安全插座 |
1 |
个 |
|
7 |

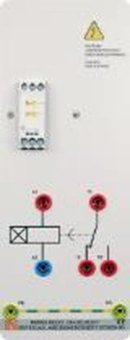

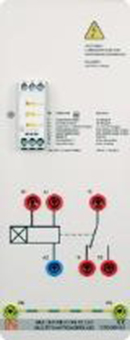

接收延迟继电器单元 |
参考图片 延迟启动是最重要的时间依赖功能之一。 这项工作是通过延时继电器完成的，延时继电器有很多时间范围可供选择。 时间范围：0.01S秒-99H99M带数码显示 工作电压：多功能24-230VAC/DC 频率：50 /60Hz 控制触点：1个转换触点 10个时间范围，可对时间进行微调 输入和输出：4毫米安全插座 |
1 |
个 |
|
8 |

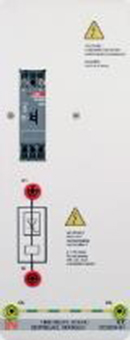

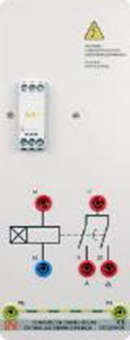

静态延时继电器单元 |
参考图片 非常适合串联应用，继电器是非接触式的，可以与其他串联的接触器或执行器直接连接。 时间范围：0- 30秒 工作电压：多功能24-230VAC/DC 频率：50/60Hz 输入和输出：4毫米安全插座 |
1 |
个 |
|
9 |

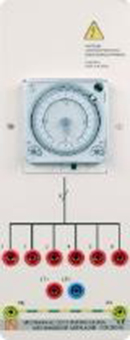

机械除霜定时器单元 |
参考图片 带24小时刻度盘和可调短周期程序的机械、模拟、双通道除霜开关计时器 由同步电机驱动的开关定时器 工作电压230 V，50 Hz 输入和输出：4毫米安全插座 |
1 |
个 |
|
10 |

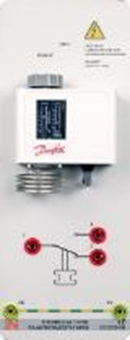

室内供暖和空调恒温器单元 |
参考图片 带单极转换开关（SPDT）的机电温度控制器。 恒温器可以直接连接到单相交流电机，最高可达2 千瓦，也可以构成交流或直流电机控制电路的一部分 KP69恒温器 继电器：转换触点，400V，10A 具有B型特性的温度传感器 温度范围 -5 ..... + 35°C 输入和输出：4毫米安全插座 |
1 |
个 |
|
11 |

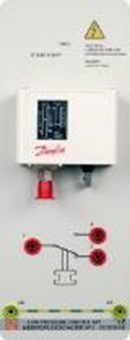

加热回路高压开关单元 |
参考图片 压力开关，用于保护加热回路不受吸力不足或为空调系统中的压缩机提供高压切断。 力开关也用于控制压缩机和风扇对空冷电容器通风。它们包括单极转换触点，可根据连接器处的给定压力进行调整。 MGP530压力开关 调节范围 5-30 kg压差范围5-12kg 继电器：转换触点，400V，16A 输入和输出：4毫米安全插座 |
1 |
个 |
|
12 |
加热回路低压开关单元 |
参考图片 压力开关，用于保护加热回路不受吸力不足或为空调系统中的压缩机提供高压切断。压力开关也用于控制压缩机和风扇对空冷电容器通风。 它们包括单极转换触点，可根据连接器处的给定压力进行调整。 MGP502压力开关 继电器：转换触点，400V，16A 包括防损波纹管 调节范围 -0.5 -2kg 压差0.2 -0.7kg 输入和输出：4毫米安全插座 |
1 |
个 |
|
13 |
油路压差开关单元 |
参考图片 用于保护冷却压缩机免受不允许的压力。 内置延迟开关可防止因短期压降而导致切断电源。 FSD35CHE 压差开关 延时继电器，转换触点，230V 继电器，转换触点，230V |
1 |
个 |
|
14 |
多功能延时继电器单元 |
参考图片 多功能继电器可以多种方式使用，无需重新布线即可改变功能。 时间范围：0.05秒- 100小时 工作电压：多功能220VAC 频率：50 /60Hz LED功能显示 控制触点：1个转换触点 7个时间范围，可微调时间 功能选择开关，用于以下功能： 插入/拔出延迟 开/关脉冲 脉冲开始时闪烁 脉冲生成 脉冲整形 开关功能 输入和输出：4毫米安全插座 |
1 |
个 |
|
15 |

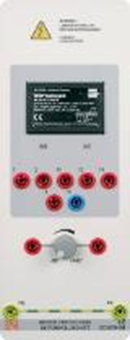

电机全面保护可调单元 |
参考图片 带PTC触发器和电机温度模拟器的全电机保护设备。 当PTC电阻足够高时，通过继电器输出关闭外部电机接触器。 INT69触发器 9个独立的PTC输入 通过10-千欧电位计进行PTC /温度模拟 继电器输出：转换触点250 V，6 A，300 VA 指示灯。 |
1 |
个 |
|
16 |

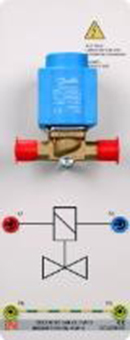

电磁阀单元 |
参考图片 带氟化物冷却剂的液体、吸入或高压/加热气体管道的伺服支持电磁阀。适用于冰箱、冰箱或空调的所有应用。 鸿森1028/2型电磁阀 交流线圈，230V /50Hz 介质温度 -40-105°C 允许工作压力为35bar |
1 |
台 |
|
17 |

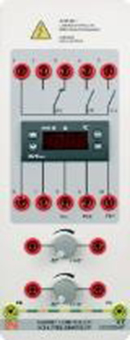

冷却液回路调节控制 |
参考图片 温度设定控制，用于通风式冰箱冷库控制。 精创EK-3030型控制器 电源电压：230 V，50 Hz 3个数字（继电器）输出250 V 2个PTC或NTC输入 2个可调温度模拟功能，使用10圈电位器 带有控制压缩机、风机、化霜功能
|
1 |
台 |
|
18 |
星三角起动电路延时继电器 |
参考图片 如果使用辅助继电器，则无需构建大型控制电路 时间范围：3秒 -60秒 工作电压： 220VAC 频率：50 / 60Hz 控制触点：1个转换触点 输入和输出：4毫米安全插座 |
1 |
套 |
|
19 |
星三角控制起动单元 |
具有星三角启动功能 全面系统的展现星三角原理和结构并可以带动真实电机气动和运行。 |
1 |
套 |
|
20 |
冷却液回路调节控制单元 |
参考图片 温度设定控制，用于通风式冰箱冷库控制。 精创EK-3030型控制器 电源电压：230 V，50 Hz 3个数字（继电器）输出250 V 2个PTC或NTC输入 2个可调温度模拟功能，使用10圈电位器 带有控制压缩机、风机、化霜功能 |
1 |
套 |
|
21 |
三相异步电动机 （鼠笼式）带离心开关 |
参考图片 三相异步电动机，具有明显的抽出扭矩。 额定电压：690/400V，50Hz 额定电流：1.2A / 2.1A 额定速度：2900rpm 额定功率：180瓦 cos phi：0.83 |
1 |
台 |
|
22 |
三相异步双速电动机 |
参考图片 额定电压：400V，50Hz（双星连接） 额定电流：2.0 / 2.8A 额定转速：1400 / 2820rpm 额定功率：180瓦 cos phi：0.82 / 0.9 |
1 |
台 |
|
23 |
三相异步电动机 （鼠笼式） |
参考图片 三相异步电机部分绕组 额定电压：400,50Hz 额定功率：180W 额定电流：2,7A 额定转速：1400rpm cos phi：0.75 |
1 |
台 |
|
24 |
一套安全测量电缆，4毫米（88线） |
一套安全测量引线，带有可堆叠的4 毫米叠层插头和高度灵活的双绝缘电线，包括： •4 x安全测量引线4mm，25cm，蓝色 •10 x安全测量导线4mm，25cm，红色 •8 x安全测量引线4mm，25cm，黑色 •4 x安全测量导线4mm，25cm，棕色 •2 x安全测量导线4mm，25cm，灰色 •4 x安全测量导线4mm，50cm，蓝色 •10 x安全测量导线4mm，50cm，红色 •4 x安全测量引线4mm，50cm，黑色 •4 x安全测量导线4mm，50cm，棕色 •4 x安全测量引线4mm，50cm，灰色 •4 x安全测量导线4mm，50cm，绿色/黄色 •2 x安全测量导线4mm，100cm，蓝色 •8 x安全测量导线4mm，100cm，红色 •6 x安全测量引线4mm，50cm，黑色 •6 x安全测量导线4mm，100cm，棕色 •6 x安全测量导线4mm，100cm，灰色 •2 x安全测量引线4mm，100cm，绿色/黄色 |
1 |
套 |
