通信原理综合实验箱(增强型)

SB-8621D型通信原理综合实验箱(增强型)

简述:

在多年积累的教学经验和学校使用反馈意见的基础上,在原有基本原理实验的基础上,扩展了PCM时分复用、解复用及帧定位模块功能,增加了噪声源模块、卷积编译码模块、键盘液晶显示模块、MODEM通信接口和计算机通信接口模块,加强了模块间的系统性实验;在中央CPU的统一管理下,既可以完成各模块单一性实验,也可完成模块间的系统性实验,实验用的基带数据可由键盘和液晶用人机对话方式设定,增强学生实验的主动性。尽可能多地用硬件实现各实验功能,这对学生加深原理的理解很有帮助。同时在电路板上加有机玻璃罩保护。与开放型实验教学:高职高专、本科等层次。

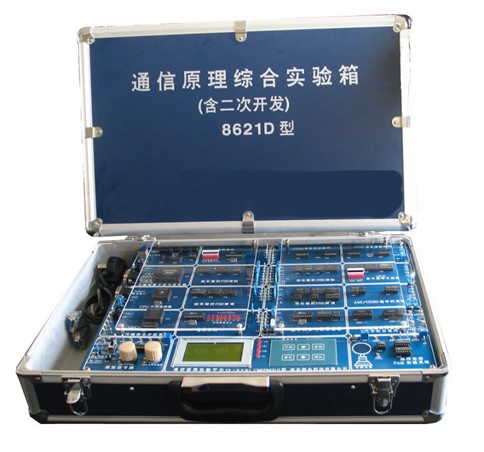

一、产品图片



二、产品特点
1.
带内置电源:+5V,+12V,-5V,-12V,无需再外配置电源。
2.
带模拟信号源:有同步信号、非同步信号(正弦波、三角波、方波)、电话语音信号、音乐信号,满足实验需求,无需再外配信号源。
3.
带数字信号源:采用CPLD可编程数字逻辑器件,编程输出多种数据信号,满足实验需求,无需再外配信号源。
4.
实验方式人性化:实验参数通过液晶键盘同步显示管理,避免了因实验参数多引起的跳线设置易错的麻烦;模拟信号终端通过连接线进行人工输入输出,便于实验者对实验流程的整体把握。
5.
电路板正面主要是PLCCDIP双列直插封装的集成块元器件,反面是贴片封装分立元器件,布局合理美观。
6.
各实验模块可设置多种实验参数,能生动观测到各中间过程的波形,便于学生理解理论知识。
7.
带液晶显示屏及键盘,同步显示管理实验模块,操作直观方便。
8.
实验箱配有PC机通信接口:可完成PC机数据的调制传输(这部分可设计完成一台计算机的数据自环通信,或两台计算机间的双工数据通信)。
9.
实验箱配有MODEM通信接口,实现实验箱间双工通信综合性实验。
10.
实验箱配有全开放的CPLD可编程器件EPM240,可用于学生二次开发编程使用,参与系统功能实现。
11.
带有线信道衰减:做BPSK.DPSK实验可加入3dB有线信道衰减,更加贴近实际。
12.
带噪声源:可在FSKPSK调制/解调实验的已调信号上加入噪声,模拟现实信道传输中的噪声干扰。
13.
眼图观察:可完成无干扰噪声眼图观察实验和有无干扰噪声眼图观察实验,效果明显。
14.
音频功放输出:可直观辨别实验参数对通信质量的影响。
15.
模块间的系统实验综合性强:可设计完成多种通信原理系统综合实验。
16.
做数字通信编译码实验,可用20MHz示波器代替数字存贮示波器,数字编码波形稳定。
17.
适用于传统型与开放型实验教学:高职高专、本科与研究生等层次。
三、技术指标
交流电源:220V /0.6A
直流电源:5V/4A +12V/1A -12V/0.5A
信号源: 模拟信号:
同步正弦信号:频率2KHz,幅度0-10V连续可调
非同步正弦、三角波、方波信号:频率300Hz-10KHz,幅度、频率连续可调
音乐信号
模拟电话信号
数字信号源:时钟、随机码、窄脉冲信号、手工编制数字信号等
外形尺寸:515×340×145;重量:5kg
四、实验模块组成及内容
本实验系统共由24个实验功能模块组成,各模块功能独立,便于实验和调试。可分为信号源模块、终端编译码模块、线路编译码模块、信道调制解调模块、二次开发模块、各种测量通信接口模块,以及控制显示模块等
1
、液晶显示模块
显示实验模块及其工作方式以供选择
2
、键盘控制模块
选择实验模块及其工作方式
学生可自己编制数字信号输入,进行编码或调制实验
3
、模拟信号源模块
提供同步正弦波、非同步正弦波、音乐信号等模拟信号,可通过连接线发送到各终端编码模块
4
、用户电话接口模块
提供用户电话接口,可发送话音信号,接收语音信号
5
、数字信号源模块
EPM240
芯片,可编程输出各种数字信号
通过计算机输入数字数据信号
薄膜键盘键入编制数字信号
EPM240
芯片,学生二次开发编程输出各种数字信号
6
、噪声源模块
提供白噪声信号,可加入到调制信道中模仿信道噪声干扰
7
、抽样定理与PAM实验系统
完成抽样定理的验证实验,及PAM通信系统实验;
注:提供多种频率的方波及窄脉冲信号抽样
8
PCM编译码系统模块
完成PCM的编码、译码实验。
完成两路PCM编码数字信号时分"线与"复用及解复用实验
配合其它模块,实现包括PCM编码、伪随机数据、手工编制数据等在内的时分复用(以后可进行软件升级);
注:可改变时分复用的时隙位置,及时分可复用路数,加深学生对时分复用概念的理解
9
、增量调制的编码模块
完成增量调制的编码实验
注:提供了多种编码时钟
10
、增量调制的译码模块
完成增量调制的译码实验
注:提供了对应的译码时钟
11
AMI/HDB3编译码系统模块
完成AMI编译码功能、HDB3编译码功能
注:提供对全"1"、全"0"、伪随机码、手工编制数字信号、时分复用数据等进行编码译码
12
、卷积编码实验模块
完成卷积编码实验
注:通过对地址开关拨动编制数字信号输入,可模拟在信道中插入误码,分析卷积编译码的纠错能力
13
、卷积译码实验模块
完成卷积译码实验
注:通过发光二极管显示译码输出信号,也可通过示波器观测对比。
14
VCO数字频率合成器模块
完成对多种频率信号和外加数字信号的倍频输出,
15
、频率键控FSK调制模块
完成频率键控FSK调制实验,ASK调制实验
注:可对方波,伪随机码,手工编制数字信号等信号的调制输出;
可对已调信号进行放大或衰减输出;
可在已调信号中加入噪声,模拟信道干扰
可完成本实验箱的自环单工通信实验,也可完成两台实验箱间的双工通信实验
16
、频率键控FSK解调模块
完成频率键控FSK解调实验,ASK的解调实验
17
、相位键控BPSKDPSK)调制模块
完成相位键控BPSKDPSK)调制实验
注:可对方波,伪随机码,手工编制数字信号及计算机数据等信号进行调制输出;
可对已调信号进行放大或衰减输出;
可在已调信号中加入噪声,模拟信道干扰
可完成本实验箱的自环单工通信实验,也可完成两台实验箱间的双工通信实验
18
、相位键控BPSKDPSK)调制模块
完成相位键控BPSKDPSK)解调实验
19
、数字同步提取及眼图观察模块
(1)
完成对CPLD产生的伪随机码,PSK解调的基带信号等信号同步时钟的提取,信码再生、相对码与绝对码的转换等实验。
2)完成时分复用数据的帧捕捉、帧定位、解复用、开关量数据显示等(以后可进行软件升级)
(3)
完成信道眼图观察实验。可改变接收滤波器性能,实现各种状态的眼图观察。
20
、音频功放模块
完成对终端模拟信号的功率放大,喇叭播放功能,可直观判断通信质量的优劣
21
、误码测试接口模块
完成测试FSKPSK信道误码率时,在中央处理器的控制下,误码数据的输入输出,同步时钟的输入输出等功能
22
、中央处理器模块
完成键盘的扫描,液晶显示的控制,信号输入输出的控制等功能
23
CPLD可编程全开放系统模块
可独立开发应用;也可在中央处理器的控制下,切换运行学生的CPLD程序,实现实验平台上的各模块功能。
24
、计算机接口,MODEM通信接口模块
配合上列功能模块,完成的系统实验有:计算机与实验箱间通信,实验箱间的通信,计算机间的通信,电话语音的双工通信等实验
(五)、综合性实验:
1
、单台实验箱通信系统综合实验
2
、电话接口/电话水晶头/电话通信
3
、单工/双工通信系统综合实验
4
、眼图观察/仿真眼图观察比较
语音信号(如:电话)---CVSD编码模块编码---移相键控PSK调制模块调制---MODEM通信接口输出或自环---移相键控PSK解调模块解调----同步提取与信码再生(眼图观察)----CVSD译码模块译码---音频功放----喇叭输出;
:若使用两台同型号实验箱,可连接实现双方语音的双工通信系统(例如:设计完成电话间的有线双工通信);
语音信号AB---PCM编码模块编码(时分复用数据)---AMI/HDB3编码模块编码----AMI/HDB3译码模块译码---PCM译码模块译码---还原语音信号AB----音频功放
语音信号A ---PCM编码模块编码+伪随机序列+手工编制数据等复接---AMI/HDB3编码模块编码----AMI/HDB3译码模块译码---同步模块进行帧定位、分接数据——PCM译码模块译码/伪随机码观测/开关量数据显示---还原语音信号A ----音频功放
计算机---键入发送的数据---PSK调制系统--- MODEM通信接口输出或自环--- PSK解调系统---同步提取与信码再生---计算机接收显示(误码测试)
注:可完成单个计算机数据的自环通信实验,也可完成两台计算机间数据的双工通信实验
5
、输入接口/接口技术/编程下载
6
RS232通信传输/接口技术
(六)、课题设计、二次开发实验:
1
、利用CPLD可编程器件实现m序列,各种时钟的产生。
2
、利用CPLD可编程器件实现PCM编译码系统控制时序及时分复用的应用设计。
3
、利用CPLD可编程器件实现RZBNRZBRZCMI、曼彻斯特、密勒、PSTAMIHDB等。
4
、利用CPLD可编程器件实现2DPSK的绝对码与相对码转换。
5
、利用CPLD可编程器件实现处理器并口的扩展及控制(液晶显示)。
6
、基于CPLD可编程器件实现数字通信系统建模与设计
7
、动手搭试电路,实现PAMPCMFSK等小课题,锻炼学生硬件的动手实践能力(也可选配:小课题设计实验箱RZ8630)。
8
、与计算机相连接,实现串口通信程序的设计。
五、实验项目
实验1 CPLD可编程数字信号发生器实验
实验2各种模拟信号源实验
实验3话路终端信号的发送和接收实验
实验4抽样定理与PAM调制解调实验
实验5脉冲编码调制PCM
实验6卷积编码实验
实验7卷积码的维特比译码
实验8增量调制编译码系统实验
实验9 VCO锁相环电路实验
实验10 FSK调制解调实验
实验11二相PSK调制解调实验
实验12数字同步技术实验
实验13眼图观察测量实验
实验14 AMI / HDB3编译码过程实验
实验15通信信道误码测试实验
实验16通信系统综合实验
实验17计算机通信接口实验
实验18液晶显示接口扩展实验
实验19键盘电路扩展实验
实验20通信终端编译码系统指标测试实验
实验21 CPLD开放实验
其余扩展性实验
