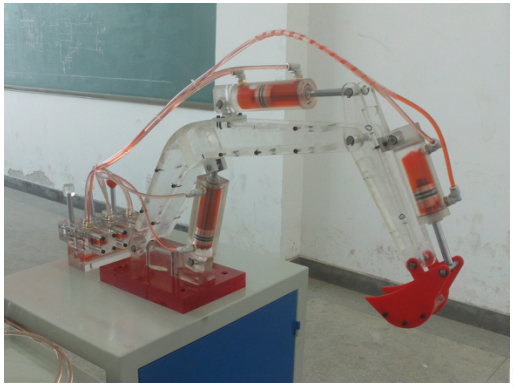

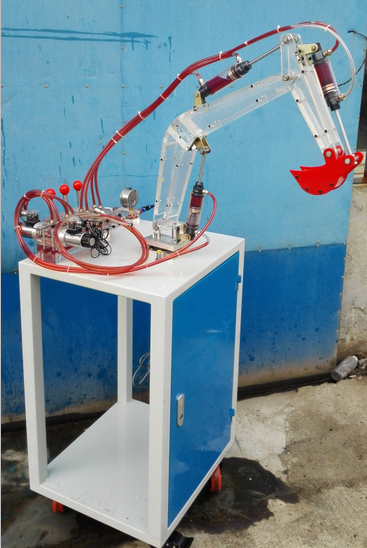

SB-TMWJ透明挖掘机实训台
一、透明挖掘机实训台主要参数:
1.透明挖掘机实训台外型尺寸：1000mm×500mm×1500mm(展开尺寸)
2.透明挖掘机实训台主要组成:
实训台主要由底柜,透明大臂,透明斗杆,透明挖斗(红色),透明油缸,透明集成阀岛,透明手动换向阀,透明电磁阀,旋缸马达,减速器等成
3.工作额定压力：1.0mpa
二、透明挖掘机实训台特点：
透明挖掘机液压试验台可模拟真实挖掘机的挖掘作业动作:挖斗大臂升起－斗杆缩回－挖斗-旋转-大臂下降－斗杆伸出－开斗等挖掘,卸料等各种动作。可执行元件采用进口透明机玻璃液压元件、透明尼龙软管搭接而成,工作原理,液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
三、主要功能：
1、液压传动各部件及工作原理观摩、拆装实训；
2、液压控制系统原理学习与分析；
3、挖掘机仿真作用、铲斗和斗杆复合进行工作实训；
4、回转作业,动臂提升同时平台回转；
5、卸料作业、斗杆和铲斗工作同时大臂可调整位置高度；
6、返回、平台回转、动臂和斗杆配合回到挖掘开始位置；
五、透明挖掘机实训装置清单
