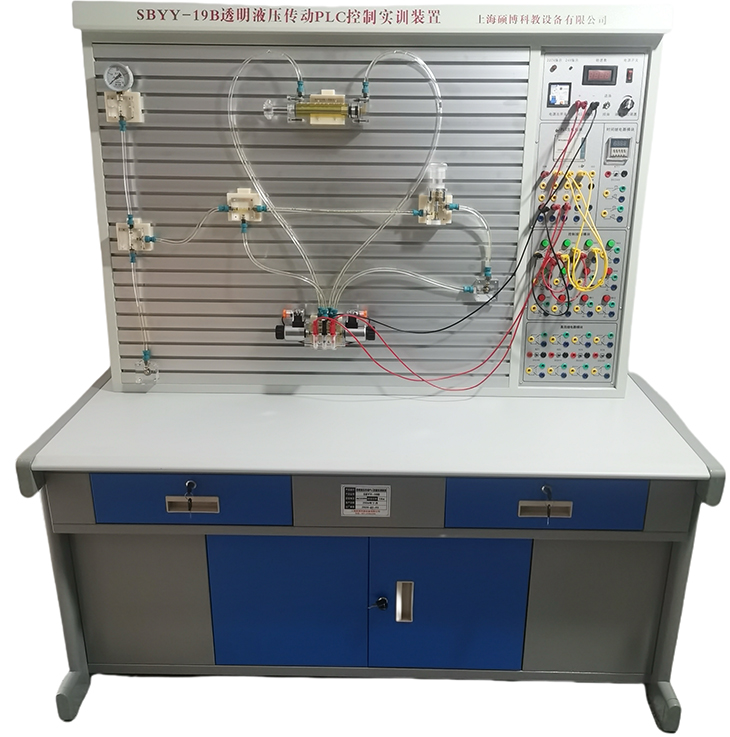

SBYY-19B透明液压PLC控制实训装置

透明液压液压实验台、实验教学用液压实验台、透明液压PLC控制实训装置、液压实验实训台内容涵盖了液压技术、传统继电器控制技术、时间继电器技术、PLC 自控技术、液压传动应用技术等多项技术,可使学生用最短时间,以最快的速度,有兴趣地学习与掌握液压与气动元器件,并学会搭建典型液压与气动控制回路。

液压实验台、透明液压实验台、液压PLC控制实训装置、液压技术实验台、液压实验室设备是面向矿业工程系的机械设计制造及其自动化、机械电子工程、采矿工程、安全工程专业开设的实验室。液压实验台主要承担的实验课程有液压与气压传动、固定机械等。实验室可为学生提供课程实验、课程设计等实践教学活动。
液压实验台可让学生了解典型液压泵和液压阀及主要零件的材料、加工装配工艺和维修保养知识,理解课堂上难以搞懂的某些复杂结构和空间油路问题,加深对液压元件的感性认识,选用自己设计的液压回路所需的液压元件,在液压实验台上组装该顺序动作回路,并验证该顺序动作回路的正确性,促进学生提高动手能力。

一、液压实验台主要技术参数

1、电源：AC220V 是一表示2允差±l0%,50Hz；

2、直流电源输入AC220V 是一表示2输出DC24V/3A

3、装置容量：≤1kVA；

4、工作环境温度：－5℃～40℃；

5、工作湿度：≤90%(40℃时)；

6、外形尺寸：1500mm×700mm×1750mm

7、液压泵站：

（1）系统额定压力0.8MPa；

（2）定量齿轮泵-电机1套：采用内轴一体式安装,结构紧凑,噪音低；定量齿轮泵：额定流量6L∕min,压力2.5 MPa；电机：功率250W,调速范围0－1500r/min,外型尺寸：630mm×380mm×500mm。

（3）油箱：公顷容积45L；附有油温液位计、过滤器、空气滤清器、耐震压力表,L-HL46号液压油；

8、液压元件：

采用透明工艺加工而成,最大工作压力2.0MPa。每个透明液压元件皆配有底板,可方便、随意地安放在操作面板上。油路搭接采用快换接头,而且采用透明软管,可清晰直观看见油路的流动,不漏油。

9、电器控制单元：

（1）电源模块：电源部分别配有一个380V电压表、直流电压表、电流表,监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制液压泵站与气泵是否通电。配置急停按钮等,提供电气控制电路中的AC220V 是一表示2交流电压、DC24V直流电压。

（2）PLC主机模块：主机选用三菱FX1S-20MR主机,12路DC输入／8路继电器输出。

（3）配有控制模块：PLC输入、输出模块；继电器模块；控制按钮模块；时间继电器模块等。

11、电磁换向阀：DC24V吸力3mpa

二、液压实验台主要特点：液压技术课程设计,以及可编程控制器(PLC)的学习及其基本应用实验等,是机电一体化专业不可多得的实验设备,掌握液压元件的结构,液压回路的控制原理及设计方法等。通过实验,掌握PLC可编程控制器的功能,控制原理及编程技巧等。

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。

3、配备全常用液压元件：每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头,拆接方便,不漏油。

4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。

6、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

序号	名称	型号	数量
1	实训桌	1500×700×1750mm	1张
2	实训台		1台
3	PLC主机模块	FX1S-20MR	1块
4	电源模块		1块
5	继电器控制模块		1块
6	时间继电器模块		1块
7	控制按钮模块		1块
8	直流电机	泵站	1台
9	直流电机专用调速控制模块		1块
10	数字转速表与转速传感器		1个
11	齿轮油泵（CB-B6）		1个
12	溢流阀		1个
13	耐震压力表		1个
14	油箱		1个
15	吸油过滤器		1个
16	空气过滤器		1个
17	油温液位计		1个
18	双作用油缸（带行程撞块）	透明元件	2只
19	二位二通电磁换向阀	透明元件	1只
20	二位四通电磁换向阀	透明元件	2只
21	三位四通电磁换向阀（O型）	透明元件	1只
22	三位四通电磁换向阀（H型）	透明元件	1只
23	三位四通电磁换向阀（M型）	透明元件	1只
24	弹簧回位油缸	透明元件	1只
25	增压油缸	透明元件	1只
26	辅助油箱	透明元件	1只
27	单向阀	透明元件	2只
28	液控单向阀	透明元件	2只
29	溢流阀（直动式）	透明元件	2只
30	溢流阀（先导式）	透明元件	1只
31	节流阀（直动式）	透明元件	1只
32	调速阀	透明元件	2只
33	顺序阀	透明元件	2只
34	减压阀	透明元件	1只
35	二位四通行程换向阀	透明元件	1只
36	三位五通手动换向阀	透明元件	1只
37	压力继电器	透明元件	1只
38	压力表	透明元件	3只
39	三通接头	透明元件	7只
40	四通接头	透明元件	3只
41	行程开关		4只
42	透明液压皮管		20米
43	油盘		1只
44	液压油	L-HL46	15L
45	编程电缆	三菱	1条
46	国标电源线		1条
47	实验导线		1包
48	快速油接头		5只
78	工具箱		1个
79	内六角扳手		3把
80	螺丝刀		2把
81	剪刀		1把
82	活动板手		1把
83	尖嘴钳		1把
84	液压实训说明书		1册
85	PLC编程软件、程序	光盘	1盘
