液压与PLC控制实训装置,气动PLC控制

液压实验台、气动液压实验台、液压PLC控制实验台、液压与气动PLC实验台、液压实验室设备、液压PLC实验室设备、气动PLC实验台、液压实训装置、液压PLC控制实训装置、液压与气动实训装置、液压与气动PLC实训装置、气动PLC控制实训装置、液压传动系统实训台、气动实训台

液压实验台

液压PLC实验台

气动实验台

气动与液压实验台

SB-85A液压与PLC控制实训装置（工业型）

一、概述：

液压与PLC控制实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求,我公司液压与PLC控制液压的优点,采用了开放型实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。

集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接（一体化）再和油箱固定在一起,油箱和控制屏单独放置；带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。

二、实训装置功能：

1、系统采用电、液一体化结构,下半部分为标准化液压实训板,用以完成液压元件的安装固定、油路及电路的连接；上半部分为自动化控制箱,用以完成PLC、低压电器等的安装和接线。

2、实训装置主框架采用欧标铝型材结构,倾斜安装实训面板铝型材结构平台,主要用于安装液压相关元件,型材表面有标准的两道固定槽,最上面层主要以电气控制位置。

3、桌面采用铁质双层亚光密纹喷塑凹凸型结构,带有集中收集实训遗油设计。

4、实训装置主框架左边安装有油管托架,右边安装有导线托架。

5、下柜采用铁质双层亚光密纹喷塑结构,用于储存元器件。

三、技术参数：

1、输入电源：三相五线,380V．允差±l0%,50Hz。

2、直流电源：DC24V

3、装置容量：<2kVA。

4、工作环境温度：－5℃～40℃；

5、工作湿度：≤90%(40℃时)；

6、外形尺寸：1510mm×700mm×1800mm

7、液压泵站：最大容积45L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表,L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r,转速1420r/min。电机：额定电压380V．额定功率1.5kW,绝缘等级B。

8、电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、泵站运行开关及指示灯,急停开关及指示灯。提供电气控制电路中的AC220V 是一表示2交流电压、DC24V直流电压。

9、PLC主机模块：主机选用西门子S7-SMART-20SR主机,12路开关量输入,8路继电输出。

10、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。

11、通过机械控制,传统继电器控制,先进的PLC自动控制、监控技术于一体,灵活实现其功能。

12、液压气动仿真软件：

（1）提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述,各种回路都逼真地模拟这些元件的工作过程及原理。

（2）并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及回路的设计、测试和模拟。

（3）可设计并绘制符合工业标准化的回路图,包括：液/气压回路图、电液/气控制电路图、液/气电-控制回路。

（4）软件能够判别回路设计是否正确,并给出提示。

（5）便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习兴趣,激发学习的主动性。

四、可以完成的实训项目

可完成几十种液压回路实训（学生也可自行设计搭建其它回路）,典型实训如下：

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节流调速回路

6、回油节流调速回路

7、旁油节流调速回路

8、液压缸差动连接的快速运动回路

9、调速阀短接速度换接回路

10、调速阀串联的速度换接回路

11、调速阀并联的速度换接回路

12、用换向阀的换向回路

13、用"O"型机能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序动作回路

16、用调速阀控制的同步回

17、PLC控制的连续往返回路；

18、PLC控制的延时返回的单往复回路。

19、PLC控制的压力继电器顺序动作回路

20、PLC控制的行程开关顺序动作回路

21、时间继电器控制的顺序回路

五、液压元器件配置清单：

序号	型号/规格	名称	数量	单位
1		实训台	1	台
2	1510×700×1750（mm）	实训桌	1	张
3	S7-SMART-20SR	PLC主机模块	1	块
4	380V、24V	电源模块	1	块
5		控制按钮模块	1	块
6		直流继电器模块	1	块
7		时间继电器模块	1	块
8	泵站	电机	1	台
9		限压式变量叶片泵	1	台
10		油温液面计	1	只
11		空气滤清器	1	只
12		吸油过滤器	1	只
13		耐震不锈钢压力表	1	只
14		油箱	1	只
15	MOB40-200	双作用油缸	2	只
16	2FRM5-31B/15QB	二通流量阀（调速阀）	2	只
17	3WE6A61B/CG24N9Z5L	二位三通电磁换向阀	2	只
18	4WE6C61B/CG24N925L	二位四通电磁换向阀	1	只
19	4WMM6C50BF	二位四通手控换向阀	1	只
20	4WE6E61B/CG24N9Z5L	三位四通电磁换向阀（O）	1	只
21	4WE6J61B/CG24N9Z5L	三位四通电磁换向阀（H）	1	只
22	DRVP10-1-10	单向节流阀	1	只
23	RVP10-10B	单向阀	1	只
24	DB10-1-50B/100U	先导式溢流阀	1	只
25	DBDH6P10B/100	直动式溢流阀	1	只
26	DZ10-1-30B/100	先导式顺序阀	1	只
27	DR10-4-50B/100Y	先导式减压阀	1	只
28	SV10PA2-30B	液控单向阀	2	只
29	HED40P15/100Z14L24	压力继电器	2	只
30		三通	4	只
31		四通	3	只
32	YN-100ZQ/10MPa	耐震压力表	1	只
33		行程开关	4	只
34	胶管	M16*1.5/8I-W-0.9M(装好快速接头)	10	根
35		M16*1.5/8I-W-0.7M(装好快速接头)	10	根
36		电机电源线	1	根
37	西门子	编程电缆	1	条
38	L-HL46	液压油	2	桶
39		液压实训指导书	1	册
40		PLC编程软件、程序	1	盘
41		工具	1	套

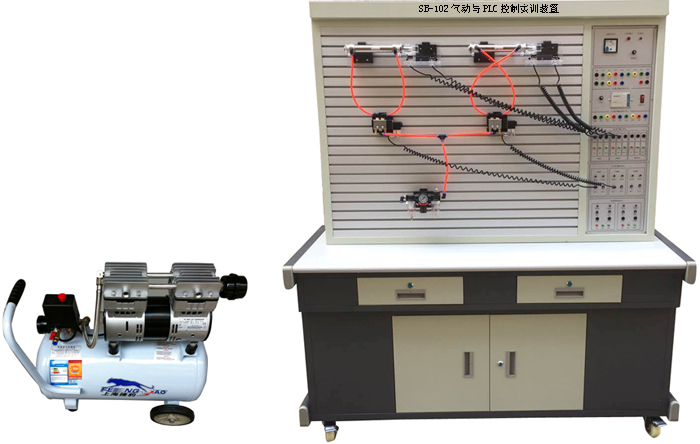

SB-86B气动PLC控制实训装置

一、概述

气动与PLC控制实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,我公司气动与PLC控制的优点,采用了开放型综合实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术以PLC控制的理想的综合性。实训可以让学生直观、感性地对比、了解气、电、手动各自具有的特点、特色、及优缺点等。

气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。

二、实训装置功能：

1、系统采用电、气一体化结构,下半部分为标准化气动实训板,用以完成气动元件的安装固定、气路及电路的连接；上半部分为自动化控制箱,用以完成PLC、低压电器等的安装和接线。

2、实训装置主框架采用欧标铝型材结构,实训面板倾斜铝型材结构平台,主要用于安装气动相关元件,型材表面有标准的两道固定槽,最上面层主要以电气控制位置。

3、桌面采用防火、防水、耐磨高密度板。

4、实训装置主框架左边安装有导线托架。

5、下柜采用铁质双层亚光密纹喷塑结构或全钢框架结构,用于储存元器件。

三、主要技术参数

1、输入电源：220V．允差±l0%,50Hz；

2、装置容量：≤1.5kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、外形尺寸：1510mm×700mm×1800mm

6、静音无油空气压缩机：工作电源：AC220V 是一表示2；电机功率550W公称容量30L；额定输出气压0.8Mpa。

7、电器控制单元：

（1）电源模块：电源部份配有一个空气开关、系统供电开关及指示灯、气泵运行开关及指示灯,急停开关及指示灯。提供电气控制电路中的AC220V 是一表示2交流电压、DC24V直流电压。

（2）PLC主机模块：主机选用西门子S7-SMART-20SR主机,12路开关量输入,8路继电输出。

（3）配有控制模块：电源模块,PLC控制模块,继电器控制模块,控制按钮模块,气动元件独立模块等。

8、液压气动仿真软件：

（1）提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描述,各种回路都逼真地模拟这些元件的工作过程及原理。

（2）并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及回路的设计、测试和模拟。

（3）可设计并绘制符合工业标准化的回路图,包括：液/气压回路图、电液/气控制电路图、液/气电-控制回路。

（4）软件能够判别回路设计是否正确,并给出提示。

（5）便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习兴趣,激发学习的主动性。

四、主要特点

1、气动PLC实训装置主框架由型材结构、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、各个气动元件成独立模块,且装有带弹性插脚底板,可方便、随意地将元件按放在倾斜实训面板（面板带"T"沟槽形式的铝合金型材结构）上。回路搭接采用快换接头,布局灵活,拆接方便快捷。

3、采用静音空压机,为实训室提供一个较好的实训环境。

4、实训气源压力低,系统额定压力为0.8 Mpa,电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。

5、实训控制单元可以采用独立的继电器控制单元进行电气控制,也可以采用PLC控制,通过比较,突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

序号	名称	型号	数量	单位
1	实训桌		1	张
2	实训台		1	台
3	PLC主机模块	S7-SMART-20SR	1	块
4	电源模块		1	块
5	继电器控制模块		1	块
6	时间继电器模块		1	块
7	控制按钮模块		1	块
8	静音无油空气压缩机		1	台
9	单作用缸	QGX25ⅹ100	1	只
10	双作用缸	QGX25ⅹ100	2	只
11	旋转气缸（透明）		1	只
12	三联件	AC2000	1	只
13	减压阀（带压力表）	AR2000	1	只
14	手动换向阀	H210—08	2	只
15	单电磁换向阀（二位三通）常开	3V210-8	1	只
16	单电磁换向阀（二位三通）常闭	3V210-8	1	只
17	单电磁换向阀（二位五通）	4V210-8	2	只
18	双电磁换向阀（二位五通）	4V220-8	1	只
19	双电磁换向阀（三位五通）	4V230-8	1	只
20	单气换向阀（二位五通）	4A210—08	2	只
21	双气换向阀（二位五通）	4A220—08	2	只
22	行程阀（机控）	MOV—2	1	只
23	行程阀（按钮）	MOV—3	1	只
24	行程阀（按钮带锁）	MOV—3A	1	只
25	或门型梭阀	KV—08	2	只
26	快速排气阀	QE—02	2	只
27	单向节流阀	ASC-08	2	只
28	单向节流阀（装在缸体上）	JSC601	7	只
29	单向阀	1/4	2	只
30	顺序阀（透明）		1	只
31	气容		1	只
32	三通（T型三通）	? 6	6	只
33	三通（Y型减径三通）	? 8—? 6	1	只
34	四通	? 6	4	只
35	气管	PU6ⅹ4	30	米
36	磁性开关		4	只
37	编程电缆（适配器）	西门子	1	条
38	实验导线		1	包
39	工具箱		1	个
40	内六角扳手		3	把
41	螺丝刀		2	把
42	剪刀		1	把
43	活动板手		1	把
44	尖嘴钳		1	把
45	气孔塞头	? 6	10	只
46	气动实训说明书		1	册
47	西门子PLC编程软件、程序软件	光盘	1	盘
