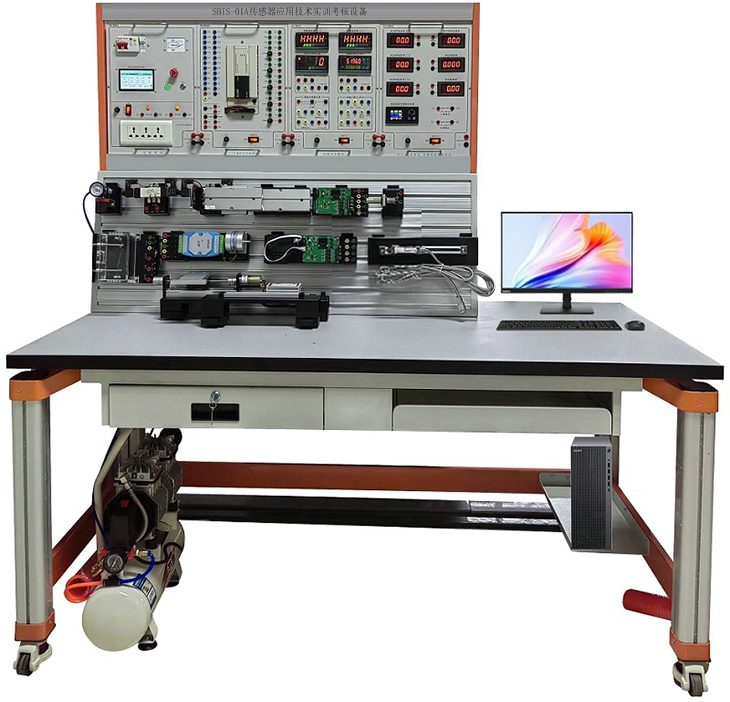

SBIS-01A传感器应用技术实训考核设备

传感器应用技术实训考核设备、传感器技术应用实训室设备主要服务于电气自动化技术、电子信息工程技术、计算机控制专业、机电一体化技术、计算机控制技术等专业。

传感器应用技术实训考核设备是能紧密结合物联网相关专业教学与科研的核心实验室，能比较全面的满足学生或教师在学习和研究物联网技术方面的需求。该实训室结合了物联网传感层、网络层与应用层的特点，进行分层设计、整合实施、扎根应用、联系教学的模块化结构的整体解决方案，目标是培养社会需求的物联网人才。

一、传感器应用技术实训考核设备要求

要求设备包括不少于十五种类型传感器的应用，可以通过自由组合进行实训。该设备的实训指导书提供至少二十个实训项目的演练，书中每一个实训项目有实训目的、实训器材、控制要求、实训步骤，当中需有大量的原理接线图、实物装配图、实物接线图加上丰富内容的表格及文字介绍。控制器件要求由挂箱、模块组成，可以根据实训需求自行选用，如 PLC 控制和 PID 控制器控制等到。

（一）设备参数概览

1. 工作电源：单相三线 AC220V±5% 50Hz

2. 安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护

3. 额定功率：≤0.5kW

4. 外形尺寸≥L1600×W800×H1386mm（±5%）

（二）传感器应用技术实训考核设备功能与结构

要求设备由实训桌、实训屏、实训挂箱、实训模块、实训单元、产品配件包等组成。

1、实训桌：

要求桌子台面板至少采用厚度≥25mm E1 级复面合成板。

要求采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚。主体结构需通过左、右各 2 个 C 字形铝压成型构件联接，台面高度≥800mm。

要求桌面板下设支撑框架，截面尺寸≥30×30mm。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸≥70×70mm，四面带槽，槽宽≥8mm，端部配套塑料堵头，要求槽内可适用工业铝型材通配螺母及配件。要求 C 字形铝压成型构件为左、右对称件，外形≥160×166×70mm。

2、实训屏：要求上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。设有专用型材用于快速卡装传感器模块。

4、实训挂箱：外壳需采用全钢精加而成，表面静电喷塑处理。挂箱内装有可编程控制器 48MR 及扩展 3A、数字电压表、数字电流表、智能传感器数显表、智能温控仪表、智能计数计米表、按钮、继电器等元件。操作面板文字需采用现代彩色 UV 打印技术处理，使面板标识清晰且经久耐用。装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。

5、实训模块：外壳需采用全钢精加而成，表面静电喷塑处理。有温度加热室模块、超声波传感器模块、光敏传感器模块等。操作面板文字符采用现代彩色 UV打印技术处理，使面板标识清晰且经久耐用。装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。6、实训单元：专用配套底座，采用铝合金材料加工而成，可与铝型材方便固定与分离。包括检测元件、气缸运动单元、数字量传感器单元，十五个实训单元可自由组合、任意更换，灵活应用于实训项目中，装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。7、产品配件包：由设备安装、调试、实训所需要的配件、配线、设备使用说明书等组成。

（三）单套设备配置清单

序号	配置名称	单位	数量
1)	传感器应用技术电源屏	套	1
2)	钢制实训桌	套	1
3)	PLC及扩展挂箱	套	1
4)	控制仪表挂箱	套	1
5)	电压电流表模块	套	1
6)	按钮及继电器挂箱	套	1
7)	超声波传感器模块	套	1
8)	光敏传感器模块	套	1
9)	容栅位移传感器单元	套	1
10)	磁栅位移传感器单元	套	1
11)	数字量传感器模块	套	1
12)	电磁阀单元	套	1
13)	旋转变压器单元	套	1
14)	气缸运动单元	套	1
15)	温度加热室模块	套	1
16)	霍尔式传感器模块	套	1
17)	电容式传感器模块	套	1
18)	电感式传感器模块	套	1
19)	光电传感器（漫反射型）模块	套	1
20)	压力传感器（气体)模块	套	1
21)	产品配件包	套	1
22)	产品配线包	套	1
23)	培训资源包	套	1
24)	空气压缩机	台	1

3.1单套设备辅材配置清单

序号	配置名称	规格型号	单位	数量
1	产品配件包
1)	多功能排插	（250V/10A)3米	个	1
2)	PU气管	φ6 蓝色	米	2
3)	PU气管	φ8 蓝色	米	4
4)	速度控制阀	J-AS1201F-M5-06	个	4
5)	螺纹直通接头	PC6-02	个	1
6)	螺纹直通接头	PC6-01	个	6
7)	螺纹直通接头	PC8-02	个	1
8)	内螺纹直通	PCF8-02	个	1
9)	T型三通	PE6	个	1
10)	T型减径三通	PEG8-6	个	1
11)	凳子	座直径:32CM宽度:40CM座高:45CM 白色	张	2
2	产品配线包
1)	护套连接桥	S4-24-2 红	个	3
2)	护套连接桥	S4-24-2 黑	个	3
3)	护套叠插导线	S302 1米黄	条	10
4)	护套叠插导线	S302 1米绿	条	10
5)	护套叠插导线	S302 1米红	条	10
6)	护套叠插导线	S302 1米黑	条	10
7)	护套叠插导线	S302 1米蓝	条	10
8)	PLC编程电缆线	USB-SCO9	条	1

（四）设备配置详细参数要求

序号

设备名称

详细参数

传感器应用技术电源屏

1. 尺寸：约L1120mm*W290mm*H900mm。

2. 电源屏结构：采用钢板做骨架，经过机械加工成型，表面静电喷塑处理。上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。

3. 设有专用型材用于快速卡装传感器模块

实训桌

1. 尺寸：约L1600mm*W800mm*H780mm。

2. 子台面板至少采用厚度≥25mm E1 级复面合成板。

3. 要求采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚。主体结构需通过左、右各 2 个 C 字形铝压成型构件联接，台面高度≥800mm。

4. 要求桌面板下设支撑框架，截面尺寸≥30×30mm。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸≥70×70mm，四面带槽，槽宽≥8mm，端部配套塑料堵头，要求槽内可适用工业铝型材通配螺母及配件。

5. 要求 C 字形铝压成型构件为左、右对称件，外形≥160×166×70mm。

电源模块

尺寸：约L268mm*W405mm*H159mm。

1.单相交流电源：单相交流电输出，供外接仪器设备用。

2.直流稳压电源：DC24V，电流2A，带有熔断器保护功能；

3.直流稳压电源：DC12V，电流5A，带有熔断器保护功能；

4.配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关等器件。

5.安全用电：要求配套实验室智慧用电安全控制系统，智能电源管理系统至少具有过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；要求电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。

（1）智能终端：要求可以实时监控设备运行情况，提供 Zigbee、CAN 等多种通信模式，需具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC 端进行授权之后，设备可启动使用，PC 端可分时预约设备的启动和停止。

（2）手机 APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近 2 年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。

（3）PC 端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。

（4）后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。

PLC及扩展挂箱

1. 尺寸：约L268mm*W405mm*H159mm。

2. PLC主机

a) 电源电压：AC100~240V

b) 额定频率：50/60Hz

c) 输入形式：漏型/源型

d) 输入点数：24

e) 输出种类：继电器

f) 输出点数：24

3. PLC模拟量模块

1) 分辨率12位二进制的模拟输入输出适配器。

2) 模拟输入2频道和模拟输出1频道的输入输出混合的适配器。

3) 2频道的电压输入(DC0～10V)、或输入电流(DC 4～20毫安)。

4) 1频道的输出电压(DC0～10V)、或电流输出(DC 4～20毫安)。

5) 指定各频道每输入或者输入电流的电压。

6) 模拟输入范围

输入电压:DC 0～10V(输入电阻198.7 kΩ)

输入电流:DC 4～20毫安(输入电阻250Ω)

7) 分辨率

输入电压:2.5mV (10 V×1/4000)

输入电流:5μA(16mA×1/3200)

4. 输入输出接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。

控制仪表挂箱

1. 尺寸：约L268mm*W405mm*H159mm

1) 电源：100~240V AC/DC

2) 控制输出：继电器

3) 报警输出：二路

4) 显示位数：6位显示

5) 外形尺寸：48H*96W*94.5L

2. 智能温控表 2个

1) 电源：100~240V AC/DC

2) 变送输出：4~20MA

3) 控制输出：继电器

4) 报警输出：二路

5) 信号输入：单路通用输入无通讯

6) 输入信号：单TC/RTD通用输入

7) 显示位数：4位显示

8) 面板尺寸：48H*96W

3. 智能传感器仪表

1) 电源：100~240V AC/DC

2) 变送输出：4~20MA

3) 控制输出：继电器

4) 报警输出：二路

5) 信号输入：一路输入

6) 辅助电源：带DC24V辅助电源

7) 面板尺寸：48H*96W

4. 信号端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。

电压电流表可调直流电源模块

1. 尺寸：约L268mm*W405mm*H159mm

2. 三位半数字电流表：量程DC200MA，工作电压DC5V 1个

3. 三位半数字电压表：量程DC200V 工作电压DC5V 3个

4. 三位半数字电流表：量程DC2A工作电压DC5V 1个

5. 三位半数字电流表：量程DC5A工作电压DC5V 1个

6. 提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。
