SB-JYD3型换热器综实验装置（数据采集）
一、产品概述
目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，可完成其性能测试实验。适合《工程热力学》、《传热学》、《热工学》等相关课程的实验教学。

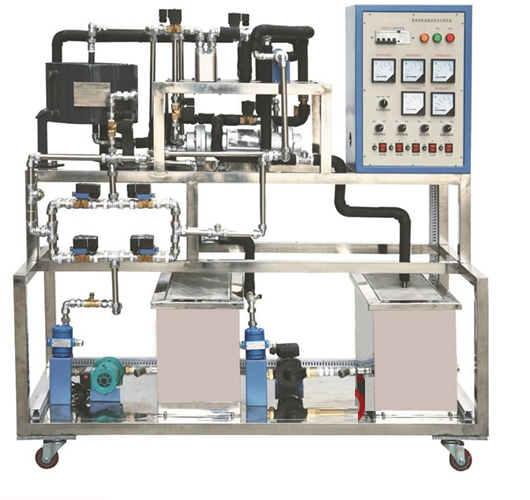

设备图片
二、系统特点
1.采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）进行性能测量。
2.实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。
3.实验装置采用工业现场的真实换热器部件，与实际应用接轨。
三、技术参数
1.输入电源：三相四线（三相五线）AC380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜5.0kVA
4.外形尺寸：1800 mm×650 mm×1500mm
5.套管式换热器：换热面积0.14m2，材质：碳钢制作，接口尺寸：G3/4″外螺纹，外形尺寸：直径×长度=Φ114mm×600mm
6.螺旋板式换热器：换热面积1m2，材质：碳钢制作，接口尺寸：G3/4″外螺纹，外形尺寸：直径×高度=Φ300mm×200mm
7.列管式换热器：换热面积0.5m2，换热管：紫铜螺纹管，接口尺寸：管程为R3/4″内螺纹，R1″内螺纹，外形尺寸：直径×长度=Φ89mm×454mm
8.钎焊板式换热器：总换热面积0.144m2，板片材质：304不锈钢，接口尺寸： R1/2″内螺纹，外形尺寸：宽×高×厚=73mm×191 mm×34mm
9.涡轮流量计：0.25～1.2m3/h,电源24V，温度-20～120℃，输出信号4～20mA，数量：2台
10.热水泵：量程：8L/min,电源：220V,扬程：8m，功率：90W，数量：2台
11.智能温度调节仪：包括三种，分别为一路、两路和四路显示，均配备有光电隔离的RS485通讯接口，采用特定的通讯协议
12.电加热器总功率：＜4kW。
13.安全保护：具有接地保护、漏电保护功能，安全符合国家标准

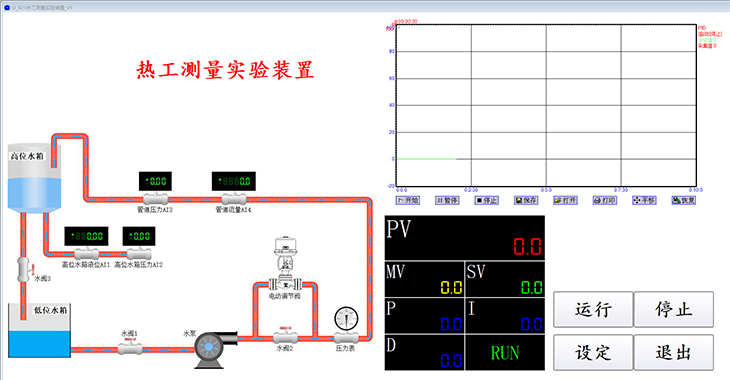

14、触摸屏软件：显示电流，功率、电压，各个点的温度，模式工况
四：实验内容：
壳管式式换热器的结构性认识。工作原理。
板式换热器的结构性认识。工作原理
列管式换热器的结构性认识。工作原理
套管式换热器的结构性认识。工作原理
壳管式式换热器的性能测试
板式换热器的性能测试
列管式换热器的性能测试
套管式换热器的性能测试
