2024年1月16日空气调节过程实验装置,空气调节过程实验设备

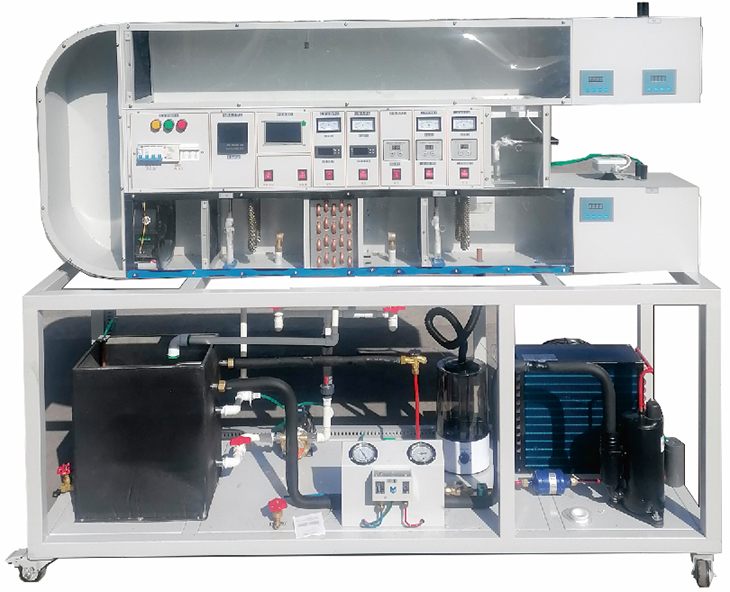

SB-514空气调节过程实验装置

一、概述

空气调节过程实验装置是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学

循环式空调过程实验装置是我公司最新研制的空调，主要用于大学、职业院校空调制冷专业实验室现场实训实设备，设备可对空气进行加热，加湿，冷却和干燥等，可模拟直流空调、回风式空气调；循环空调空气调节过程的模拟实验，空气品质处理有，表冷器，淋水式两用。

二、技术参数：

1、环境温度：温度-10℃～40℃，海拔＜4000m；

2、电源电压：三相五线AC380V，50Hz；

3、功率：3KW；

4、制冷量：1100W；

5、制热量：3000W；(含加热器)

6、制冷剂：R22；

7、外形尺寸:2000×600×1700mm；

8、安全保护：具有具有过压、过流、过载、漏电保护措施，符合国家相关标准。

三、功能：

1、本实验装置为《空气调节》课程实验 ,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。

2、实验装置的结构:由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。

3、可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程

4、在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。

四、基本功能

1、主机架：

采用1.2的40*40铁质双层亚光密纹喷塑结构，颜色为蓝色，结构坚固,底部装有四个万向轮方便移动。

2、 5寸触摸屏显示屏：

温/湿度模块，通过标准通信协议与5寸触摸屏显示屏，上可测量12路温度、12路温度过通过在线名称修改，如压缩机排气温度、压缩机吸气温度、冷凝器温度、蒸发器进温度等。可分别测量压缩机排气温度、压缩机吸气温度、冷凝器出温度、蒸发器进温度、蒸发器进水温度、蒸发器出水温度. 空气处理前后各点温度、湿度,得出这些数据用于教学计算，数据对比。

3、压力仪表：

高压表0-3.5MP可测量制冷系统高压压力，高压表0-1.8MP可测量制冷系统低压压力。

4、制冷系统：

由一套压缩机、风冷冷凝器、水冷蒸发器、节流装置、液视镜、过滤器、组成的1P制冷机组，为系统提供冷源。

5、压力保护：

制冷系统安装有高低压保护装置，当系统管道内压力过低或者过高的保护，防止损坏压缩机、换热器。

7、冷热媒水系统：

冷热媒水经水泵流表冷器，经过蒸发器形成一个水循环系统,

8、喷淋系统：

冷热媒水经喷淋水泵流经送到喷淋室，形成一个喷淋系统，形成一个喷淋水循环系统,两种循环方式可满足多种实验需求。

9、流量计：

冷热媒水流量由1只玻璃转子流量计直接读取。流量计:40-400升/h

10、风道：

采用PPR喷塑结构，正面采用有机透明玻璃结构，方便观察。

11、蒸汽加热器一个：

为风道提供加湿功能100W/220V

12、测量仪表

分别测量加热功率和压缩机功率。数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；

序号	设备名称	型号	单位	数量
1	1.5P压缩机冷凝器，风机		个	1
2	储液器	1L	个	1
3	高压表/低压表	3.5MP1.58MP	个	1
4	风速度变送器		个	2
5	压力控制器		个	1
6	液视镜	3/8	个	1
6	过滤器	3/8	个	1
7	冷凝器	1.5P	个	1
8	2号膨胀阀	进口	个	1
9	蒸汽加湿器		个	1
10	数量测量	5寸触摸屏显示屏，	个	1
13	加热器	1500W	个	2
14	200风机	220V	个	1
15	调压器	4000W	个	3
16	转子流量计	1000L	个	1
17	水泵	100W	个	1
18	交流数显电压表	300V	W	1
19	风阀执行器		个	3
20	医用滴管	200MM	个	2
21	医用纱布		米	若干
22	玻璃管子	放湿球水直径20MM*40MM	个	5
23	三相四线漏电		个	1
24	风阀执行器		个	3
25	主机温度控制器	010	个	1
26	空气过滤器	285*365尼龙	个	2
