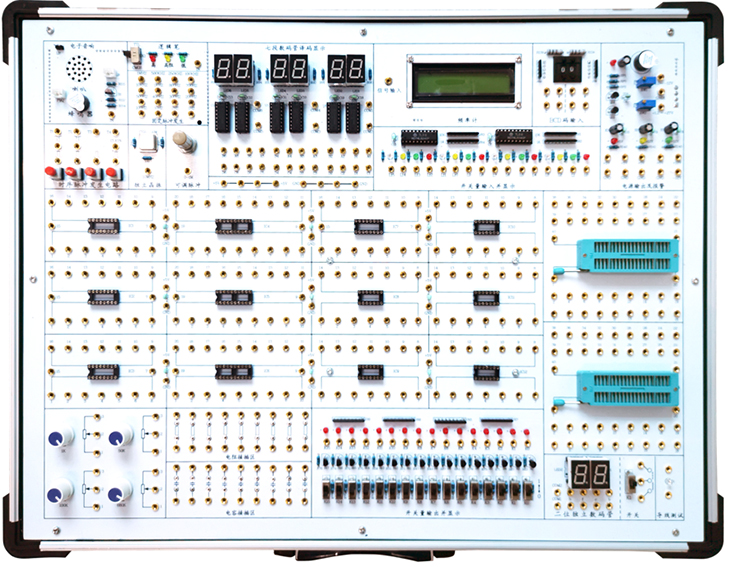

SB-D6B数字电路实验箱

数字电路实验箱、数字电路实验室设备服务于通信工程、电子信息工程技术、通信技术、应用电子技术、机电一体化、电气自动化技术、建筑电气工程技术、建筑智能化工程技术等专业。主要承担电子、电气类专业数字电路部分实验和课程设计任务，通过实验巩固、加深数字电路的理论知识，提高学生的数字电子线路分析、调试、设计能力。

数字电路实验箱由铝木合金箱体、高性能稳压电源、常用信号源和实验电路区组成。其中实验电路区采用全开放模式，可根据需求灵活配置实验电路，以满足不同层次学生的教学实验要求。

一、主要组成

1、实验电路工作电源：5V/2A一组、±12V/0.7A一组，-1.2V--12V一组，+1.2V-+27V一组，每路设置保险丝一个，每路均带有短路保护和反向保护电路，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。

2、常用信号源

1）时序脉冲发生电路，提供顺序脉冲信号。并有二组正负单脉冲发生电路，二组正单脉冲发生电路。

2）0HZ～1MHZ连续可调时钟电路。

3）1HZ～1MHZ固定脉冲分16路输出，1HZ，2HZ，10HZ，100HZ，200HZ，300HZ，400HZ，500HZ，700HZ，800HZ，1KHZ，10KHZ，100KHZ，250KHZ，500KHZ，1MHZ。

4）10MHZ独立晶振。

5）16路开关量输入显示电路，输入端带保护功能。

6）16路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。

7）6位七段LED共阴数码显示器，自带BCD码译码电路。

8）2位独立七段LED共阴数码管显示。

9）2组BCD码拨盘开关输出电路，输出端带保护功能。

10）音响输出控制电路，并带有蜂鸣器和喇叭输出设备。

3、测试小工具

1）提供三状态数字逻辑测试电路。

2）设计有导线测试电路一组。

3）0-50MHz液晶显示频率计一只。

4、实验电路区：独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。

实验电路区配置如下：

1）配置开放式实验区，含IC14圆孔插座5只、IC16圆孔插座4只、IC20圆孔插座3只、IC40锁紧插座2只（兼容IC18-IC40等)。

2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器4个（1k、50K、100k、680K）、多个电阻、电容元件扩展区。

3)还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。

4) 1个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。

5、主板板材采用2mm厚印制线路板制成，正面印有元器件图形符号和元器件及相应的连线，反面为印刷线路。

6、配套虚拟仿真实验软件，可仿真所有实验例程。

7、实验线路的连接

全部信号引出插孔采用Φ2自锁紧式涂金插孔，永不氧化，美观漂亮。实验导线有两种分别为Φ0.5的单股铜芯线（与面包板兼容）和Φ2自锁紧可叠插导线。

8、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×148mm。

二、选配模块和芯片

1）分立元件模块板：板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、

4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，满足数字电路最基础实验要求。

序号	名称	说明	数量
1	SB-D6B主机箱	含机箱、工作电源、常用信号源、实验电路区等主要组成里的全部内容	1台
2	供电电源线	1.5m	1根
3	2号实验导线	30cm-50cm	35根
4	保险丝	2A	2支
5	实验指导书		1本
