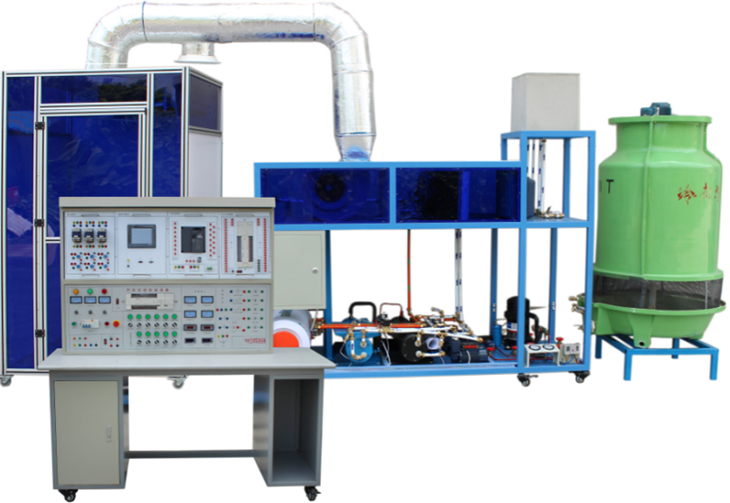

SB-30中央空调系统实训装置
一、产品概述：
中央空调系统实训装置装置是根据《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪器设备配备标准）》,教育部"振兴21世纪职业教育课程改革和教材建设规划"的教学要求,结合生产实际和职业岗位的技能要求,按照职业及本科院校的教学、实训、实验要求研制和开发的产品。
该装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、
制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。该装置也适合制冷及相关专业的中级、高级工和技师的鉴定考核及中央空调课题的设计、开发。
二、主要技术参数：
（1）工作电源：AC380V（三相五线）50Hz；
（2）环境温度：-10℃～40℃；
（3）相对湿度：≤85%；
（4）安全保护：漏电保护（动作电流≤30mA）,过流保护,熔断器保护；
（5）压缩机：AC380V,3P；
（6）触摸屏：7寸,真色彩。
三、中央空调系统 组成：
中央空调实验设备,是真实楼宇中央空调系统合理微缩的 ,整套实验设备夏季制冷循环和冬季制热循环。实验系统从结构上分为实验台和中央空调模型系统两部分。
1、控制部分：
中央空调实验设备的实验台,采用模块化结构,即将电气控制部分按功能原理分解为不同的模块,模块采用挂箱结构,安装于实验桌上方的实验台上面。实验台上面,设计有AC380V电源输出（护套端子）,AC220V（护套端子和插座）电源输出,DC24V（护套端子）电源输出,安全保护装置（空气开关,过流保护等）,工作电源仪表显示等。
2、挂箱模块分为：
PLC模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等。、PLC模块PLC模块用于控制相应的继电器和接触器,实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。
3、功能模块：
用于采集中央空调模型系统的温度信号,最大可以实现4路温度信号同时进行采集。
4、主站PLC主机：与上位计算机进行连接,将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面,上位计算机安装有组态软件。
5、触摸屏模块：
采用7寸彩色中文触控屏系统管理器,中文菜单式触控操作界面,人机对话友好。包含主控窗口、温度显示窗口、温度实时曲线图、系统设置窗口、调试窗口。
6、仪表模块：
仪表模块,分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。
7、按钮及信号模块：
按钮及信号模块,安装有模式切换开关（自动、手动两种模式）、按钮、指示灯,用于操控中央空调的运行,如：压缩机启动停止,主风机启动停止等。按钮及信号模块,既可与继电器模块连接实现继电器回路控制,也可与PLC连接实现PLC回路控制。
8、中央空调模型系统：
制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
9、集中式和半集中式中央空调系统：
主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。
10、制冷系统：
由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。
11、冷却水循环系统：
主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。
12、冷媒水循环系统
主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
13、具有热源系统模块：
供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
14、空气处理与配送：
采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理,把风柜内的空气冷却（或加热）,通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时,盘管内根据需要流动的冷水（或热水）,风机把室内空气吸进机组,经过滤后再经入盘管冷却（或加热）送回室内,如此循环,以达到调节室内温度、湿度的目的。
15、故障设置与排除：
中央空调实验装置,能够设置故障供学生了解各种故障现象和排除故障（主要是在电控系统方面设置故障）。软件同时具有故障设置与恢复功能,老师可以随意设置故障,学员可以通过界面定位故障并且排除。
（1）高压过高高压保护；
（2）膨胀阀堵塞；
（3）压缩机不工作；
（4）组合风柜风机不转；
（5）冷凝水塔风机不转；
（6）模拟锅炉不工作；
（7）冷水水泵不工作；
（8）热水水泵不工作；
（9）冷凝水水泵不工作；
（10）制冷控制电脑传感头不工作；
（11）模拟锅炉电脑控制传感头不工作；
（12）压缩机过载保护；
（13）系统终端风机不转；
（14）制冷冷水不循环；
（15）制热热水不循环；
（16）制冷压缩机接触器不正常；
（17）制热模拟锅炉接触器不工作；
四、实训内容
1认识中央空调的结构及设备的实训；
2中央空调启动和停止的实训；
3中央空调的运行、调节操作实训；
4对中央空调的运行工况及各运行参数进行检测实训；
5对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、组态等功能；
7远程控制实训；
9网络的安装及设置实训；
8传感器及变送器安装和使用实训。
9触摸屏实训
10屏和PLC通信使用
五、系统配置
序号 |
项目（设备名称） |
数量 |
1 |
中央空调教具机体 |
1 |
2 |
制冷和制热机组 |
1 |
3 |
冷冻水回水和冷却水增压泵组 |
1 |
4 |
电热锅炉组 |
1 |
5 |
冷冻压缩机组 |
1 |
6 |
冷热交换器 |
1 |
7 |
冷凝器 |
1 |
8 |
膨涨水箱 |
1 |
9 |
冷却塔 |
1 |
10 |
冷却风机 |
1 |
11 |
冷却水回水、 |
1 |
12 |
空调模拟房 |
1 |
13 |
风机盘管机组 |
1 |
14 |
制冷、制热温度探测器 |
1 |
15 |
风道管路 |
1 |
16 |
实验桌 |
1 |
17 |
实验电源台 |
1 |
18 |
PLC挂箱（ |
1 |
19 |
触摸屏 |
|
20 |
继电器挂箱 |
|
21 |
按钮信号挂箱 |
1 |
22 |
实验导线 |
1 |
23 |
触摸屏 |
1 |
