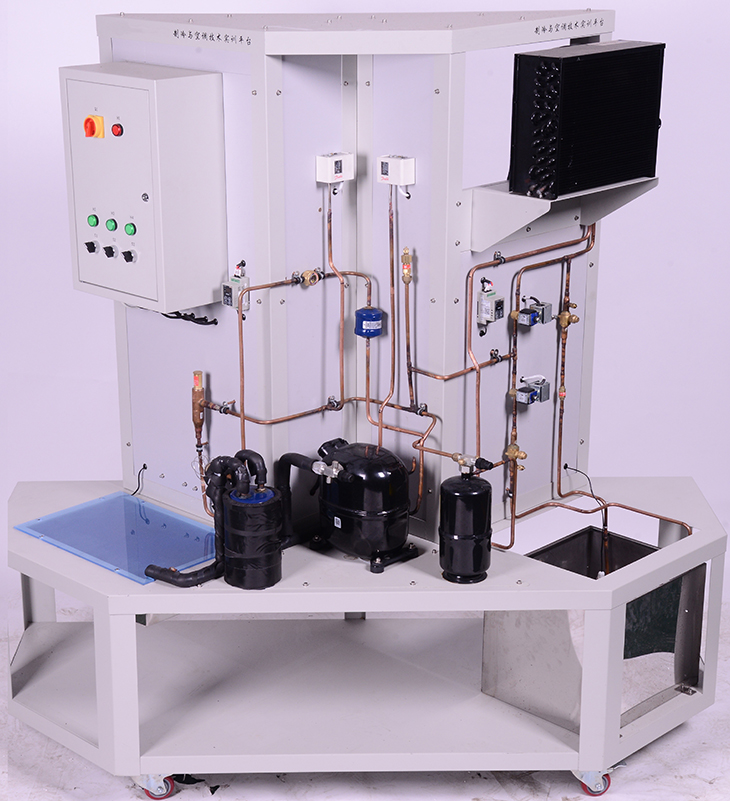

SBZLKT-1A型制冷与空调技术实训平台
一、产品概述
制冷与空调技术实训装置是阿布扎比世赛竞赛内容，参考世界技能大赛制冷空调竞赛内容，融入制冷行业良好操作洛克环连接技术，培养从事制冰和热回收设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的高技能应用型人才，装置可以全面考核选手制冷系统和制冷电气方面专业知识，装置融合了流体力学、热力学、传热学和电气控制等技术，适合制冷空调类相关专业的教学和培训，装置不仅能满足制冷基本的教学要求，还可以完成相关技能的实训考核及技能竞赛，提高学生的综合职业能力。
二、功能特点
1.开放性：所有制冷设备及电气控制器件均采用开放式结构，学员可在开放式的场合根据不同的技术要求进行制冷系统和电气系统的装调训练；
2.综合性：能综合训练学员对制冷设备的安装工艺、调试、操作、检修及维修等综合技能；
3.真实性：装置选用真实匹配的制冷系统器件，完全达到工业级要求的制冰和热回收效果；
4.整体性：装置由制冷系统和电气控制系统组成一个整体的装置，符合一体化教学对典型载体的设计要求；
5.安全性：设备设置有压缩机过载保护、漏电过载保护、高低压保护等，以保证实训时的人生安全和设备安全。
三、技术性能
a)输入电源：单相三线～220V±10% 50Hz
b)工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
c)装置容量：≤2.0kVA
d)实训平台： 1837mm×757mm×1879mm
e)实操工作台：1200mm×800mm×820mm
f)制冷剂类型： R134a
g)安全保护：具有漏电压、漏电流保护，安全符合国家标准
h)安全保护：具有电流型漏电保护，安全符合国家标准
四、实训项目
项目一、制冷系统管路制作
根据任务要求，合理选用制冷工具完成制冷管路制作（包含弯管、扩喇叭口等）
项目二、制冷系统系统组装任务
将设计好的管路安装到对应部件的合理位置并完成对制冷系统的保压、检漏。
项目三、制冷电气系统的电气连接任务
按电气原理图和控制要求 完成制冷系统的线路铺设和连接
项目四、制冷系统调试与运行任务
完成对制冷系统的抽真空、加注制冷剂、膨胀阀调节、温控器试验、高低压试验、电气调试、工况测试等。
五、系统基本配置表
|
序号 |
名 称 |
型号、规格 |
数量 |
|
1. |
实训平台 |
采用钣金，前面采用圆形型材设计，用于铜管管路工艺制作。 长×宽×高为1837mm×757mm×1879mm |
1套 |
|
2. |
实操工作台 |
实操工作台采用双层设计，台架采用方钢喷塑，上层和下层桌面采用防火防水木板。 长×宽×高为1200mm×800mm×820mm |
1套 |
|
3. |
电控箱 |
采用钣金喷塑结构，内部采用网孔安装结构，方便于元器件安装，面板上安装有控制仪表及操作旋钮等, 长×宽×高为340mm×150mm×450mm |
1套 |
|
4. |
制冷系统 |
包含压缩机、风冷凝器机组、内平衡热力膨胀阀、干燥过滤器、蒸发压力调度阀、曲轴箱加热调节阀、视液镜、手阀、膜片式电磁阀、单向阀、压力控制器、高低压压力表、螺纹三通、异径接头、耐震压力表、储液器、油分离器等组成。 |
1套 |
|
5. |
蓄冰盒 |
采用304不锈钢设计，内部配套有多层盘管支架。 |
1套 |
|
6. |
热回收水箱 |
采用304不锈钢设计，内部配套有多层盘管支架。 |
1套 |
|
7. |
移动回收小车 |
采用钣金喷塑结构，配套四个带刹车万向轮，方便移动。 |
1台 |
|
8. |
三通（带螺纹） |
3/8" |
6个 |
|
9. |
铜弯头（焊接） |
Φ10 |
8个 |
|
10. |
单接头 |
3分 |
8个 |
|
11. |
钠子 |
3分 |
40个 |
|
12. |
洛氟环 |
9.52 |
2个 |
|
13. |
R型固定座 |
Φ10 |
21个 |
|
14. |
扎带固定座 |
HC-4 |
10个 |
|
15. |
长柄球阀 |
4分 |
2个 |
|
16. |
宝塔接头 |
4分 |
2个 |
|
17. |
七角旋钮 |
38×6×16 |
7个 |
|
18. |
七角旋钮 |
38×6×30 |
7个 |
|
19. |
制冷剂专用回收钢瓶 |
13.6Kg |
1个 |
表2：配套工具
|
序号 |
名 称 |
型号、规格 |
数量 |
备注 |
|
1. |
冷媒电子称 |
VES-50A |
1套 |
|
|
2. |
真空计 |
VMV-1 |
1套 |
|
|
3. |
真空泵 |
功率：150W,抽气速率：3.6 m3/h。 |
1套 |
|
|
4. |
偏心型扩孔器 |
VFT-808U-R410A |
1套 |
|
|
5. |
棘轮扳手 |
VRT-201 |
1把 |
|
|
6. |
刮刀 |
VTT-5 |
1把 |
|
|
7. |
双表修理阀 |
CT-536GF/S |
1套 |
|
|
8. |
公/英制转接头 |
|
3个 |
|
|
9. |
手动压钳 |
SDY-25 |
1套 |
|
|
10. |
洛氟环直接 |
Φ9.52 |
20个 |
|
|
11. |
洛氟环直接 |
Φ6.35 |
20个 |
|
|
12. |
洛氟环直接 |
Φ12 |
20个 |
|
|
13. |
乐泰密封液 |
50ml |
1瓶 |
|
|
14. |
制冷剂 |
R134a 200g |
5瓶 |
|
|
15. |
弯管器 |
CM-364-3/8 |
1把 |
|
|
16. |
胀管扩孔器 |
CT-2000 |
1套 |
|
|
17. |
电工工具套件 |
15件套 |
1套 |
配套专业模具箱 |
|
18. |
空心圆柱体 |
铝 |
1个 |
|
|
19. |
磁钢 |
φ20×4 |
6个 |
|
|
20. |
内六角扳手 |
九件套 |
1套 |
|
|
21. |
呆扳手 |
12×14 |
1把 |
|
|
22. |
呆扳手 |
14×17 |
1把 |
|
|
23. |
活动扳手 |
150mm |
1把 |
|
|
24. |
活动扳手 |
250mm |
2把 |
|
|
25. |
卷尺 |
3M |
1把 |
|
|
26. |
保温管 |
φ10 |
5根 |
|
|
27. |
熔断芯 |
RT18-10A和RT18-6A |
各10个 |
|
|
28. |
彩色端子压线钳 |
HSC86-6 |
1把 |
|
|
29. |
插针（红、黑） |
E-07508 |
各1包 |
|
|
30. |
接水盘（蓝色塑料） |
大号 |
2个 |
|
|
31. |
真空保压机一体机 |
电压：220V，保压速度28L/Min,保压压力不低于2MPa,可以完成抽真空和系统保压功能，减少学校氮气投入 |
1套 |
|
