消防实训室建设
建筑工程消防及楼宇智能信息化实训室建设实施方案
一、项目概述：
建筑工程消防及楼宇智能信息化实训室设备依据建筑消防设计规范进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制；完全实现现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,可与广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、建设思路：
根据建（构）筑消防专业课程设置内容教学需求,结合建（构）筑消防专业职业技能鉴定标准,结合我院学生教学目标情况,拟定在我院建设建筑工程消防及楼宇智能信息化实训室。
建（构）筑物消防员职业资格技能考核是国家职业技能鉴定的重要组成部分,是职业技能鉴定区别于其他资格考试的突出特征。技能操作考核要求按照"以职业活动为导向,以职业能力为核心"的指导思想,因此,按照培养的学生目标靠近考取建（构）筑物消防员职业资格设计实训室建设内容,定制设计实训室设备。
三、建设目标：
1、完善建设类和信息类专业课程体系
结合建筑消防、楼宇智能化技术的功能和应用,基于建筑消防、楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展,多层面地满足相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等。
2、提升教学实训实操能力
系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力,同时培养了其严谨的工作作风和良好的职业素养。
3、实现教学学以致用
将 应用于教学和实训中,教师可以开展包括探究性学习、翻转课堂、沉浸式学习等教学模式改革的探索；设备真实的可操作性,大大提升了教学的真实性核学生动手能力培养。
4、提高人才培养质量
"创新型国家"所需要的教育模式的特征是活学活用、以用为主的学用结合,重点培养学生独立思考和独立解决问题的综合能力。本实训室的应用能够培养学生独立思考、独立解决问题...。
四、拟达到的预期效益：
该实训室建成后,可服务专业有：建筑消防、建筑工程、工程设备、楼宇智能化、建筑信息化、工业自动化、计算机网络通信、综合布线及系统集成；对应课程有：《建筑给排水》、《建筑消防》、《建筑设备》、《建筑防排烟》等消防和建筑设备类专业基础及核心课程。预期使用率可达100%,对学校的专业及课程建设都有非常大的支撑作用,同时将进一步提升学院教师教学效果及学生学习、实训成效。
五、建设内容

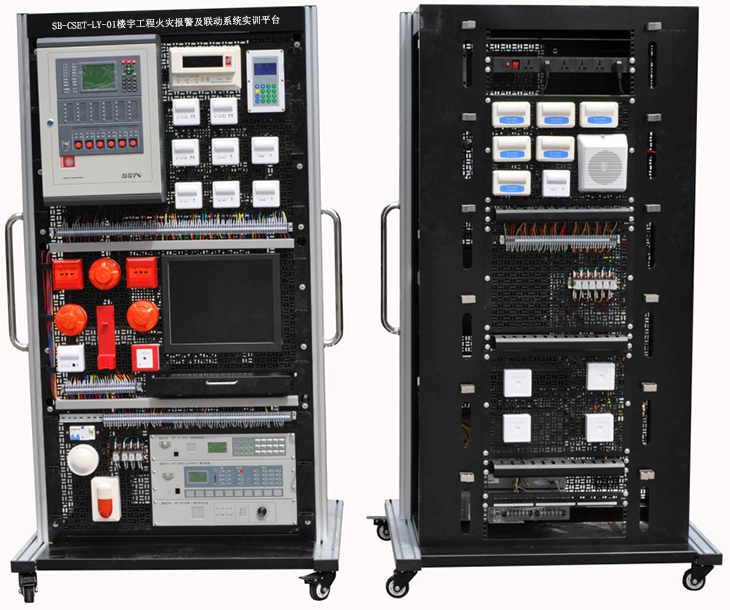

SB-CSET-LY-01楼宇工程火灾报警及联动系统实训平台
1、楼宇工程火灾报警及联动系统 概述
楼宇工程火灾报警及联动系统实训装置依据智能建筑行业的发展趋势和特点,结合楼宇智能化技术的功能和应用,以楼宇5A子系统工作任务为导向,基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展,多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力,同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入：单相三线（第三方接地）,AC220V±10%,50/60Hz；
(2)安全保护：接地,漏电（动作电流≤30mA）,过压,过载,短路；
(3)整机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、主要配置
楼宇工程火灾报警及联动系统实训平台
序号 |
器材名称 |
数量 |
单位 |
备注 |
1 |
立式实训平台 |
1 |
台 |
|
2 |
网孔板安装模块 |
8 |
块 |
|
3 |
网孔板用膨胀固定件 |
100 |
个 |
|
4 |
线缆管理架 |
12 |
个 |
|
5 |
电源管理模块 |
1 |
台 |
|
6 |
嵌入式编程主机与显示器模块 |
1 |
套 |
|
7 |
火灾报警控制器（联动型） |
1 |
台 |
|
8 |
电子编码器 |
1 |
个 |
|
9 |
CRT接口卡 |
1 |
块 |
|
10 |
火灾报警监控软件 |
1 |
套 |
|
11 |
通信电缆 |
1 |
条 |
|
12 |
电话主机 |
1 |
台 |
|
13 |
广播功率放大器 |
1 |
台 |
|
14 |
分配盘 |
1 |
台 |
|
15 |
总线隔离器 |
3 |
个 |
|
16 |
火灾显示盘 |
1 |
个 |
|
17 |
非编码探测器输入模块 |
1 |
个 |
|
18 |
非编码点型感温探测器 |
2 |
个 |
|
19 |
终端器 |
1 |
个 |
|
20 |
点型光电感烟探测器 |
1 |
个 |
|
21 |
手动报警按钮 |
1 |
个 |
|
22 |
消火栓按钮 |
1 |
个 |
|
23 |
输入/输出模块 |
3 |
个 |
|
24 |
排烟阀模拟（继电器） |
1 |
个 |
|
25 |
声光警报器 |
1 |
个 |
|
26 |
消防电话专用模块 |
1 |
个 |
|
27 |
消防电话插座 |
1 |
个 |
|
28 |
固定式消防电话分机 |
1 |
个 |
|
29 |
手提式消防电话分机 |
1 |
个 |
|
30 |
消防广播模块 |
1 |
个 |
|
31 |
壁挂式紧急广播音箱 |
1 |
个 |
|
32 |
切换模块 |
6 |
个 |
|
33 |
排烟风机模拟 |
1 |
个 |
风机 |
34 |
排烟风机接触器模拟 |
1 |
个 |
继电器 |
35 |
信号输入模块 |
1 |
个 |
|
36 |
270℃防火阀模拟 |
1 |
个 |
继电器 |
37 |
消防水泵控制箱模拟 |
1 |
个 |
指示灯、继电器、开关 |
38 |
消防水泵模拟 |
2 |
个 |
风机 |
39 |
6位PDU电源 |
1 |
个 |
|
40 |
24位超五类非屏蔽插座配线架 |
1 |
个 |
|
41 |
8P8C超五类非屏蔽水晶头 |
20 |
个 |
|
42 |
超五类非屏蔽信息插座模块 |
4 |
个 |
|
43 |
单口86型信息面板 |
4 |
个 |
|
44 |
86型底盒 |
4 |
个 |
|
45 |
UTP超五类4对非屏蔽跳线 |
4 |
条 |
|
46 |
UTP超五类4对非屏蔽电缆 |
100 |
米 |
|
47 |
专用桥架 |
1 |
套 |
|
48 |
耗材及工具 |
1 |
套 |
各规格电线、常用电工工具及线缆测试仪等 |
4、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；
4)火灾报警控制器的接线、操作和编程；
5)火灾显示盘的接线和操作；
6)电子编码的设计和操作；
7)手/自动联动控制；
8)消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；
9)火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；
10)火灾自动报警监控管理软件的编程及操作；
11)桥架及其支架的安装和布线；
12)信息插座和机架设备的安装；
13)水晶头及跳线的制作和测试；
14)RJ45模块和配线架的压线和测试；
15)RJ45跳线的连接及链路的测试。

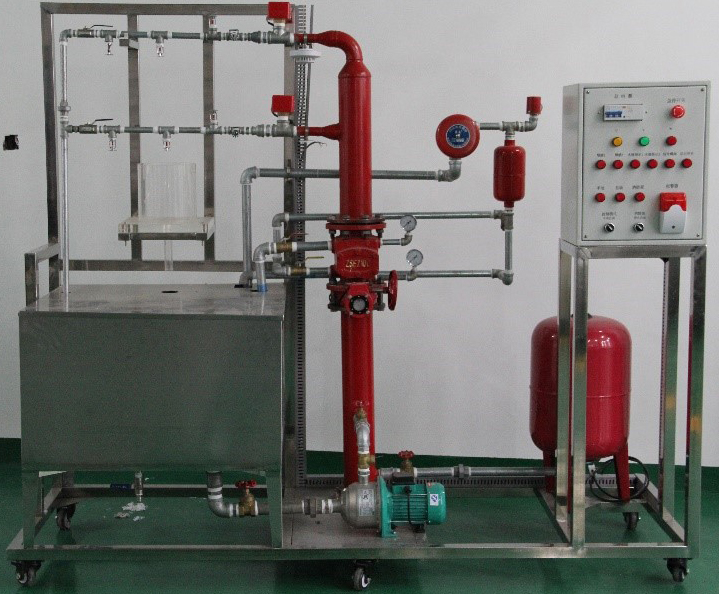

SBXLY-04A喷淋灭火系统实训装置
一、系统概述
喷淋灭火系统实训装置主要依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构,能够完成火灾探测,火灾报警,现场灭火等演示性实训项目,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2.本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备,稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
三、技术参数
1.输入电源：三相四线～380V±10%? 50Hz
2.环境温度：+4℃～+45℃
3.装置容量：＜4kVA
4.外形尺寸：2170mm×720mm×1808mm
5.安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.喷淋灭火系统与消防报警系统联动（选做）
五、基本配置
1.豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固,造型美观；设有一个柜门,可用于放置工具、存放资料等,电脑桌还设有四个万向轮（带锁紧功能）,便于移动和固定,有利于实训室布局。
2.灭火控制柜
(1)灭火控制器
灭火控制器使用PLC作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测,并在自动状态下实现对报警输出,声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能,同时可实现本地控制和联动控制切换功能
(2)灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成,可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能,同时具有联动控制接口,可以接受其它消防报警系统的联动控制信号（如消防自动报警系统实训装置）。
3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台功率550W扬程：30米流量:8立方米/小时
气压罐：数量1台容积50升
湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：数量至少6个68℃温级
水流指示器：数量至少2个灵敏度15L-37.5L/min
感烟探测器：2个
上述消防类设备全部全部通过国家强制性产品认证。
4.监控软件
配备监控系统软件,可以实现对供水过程的全监控。

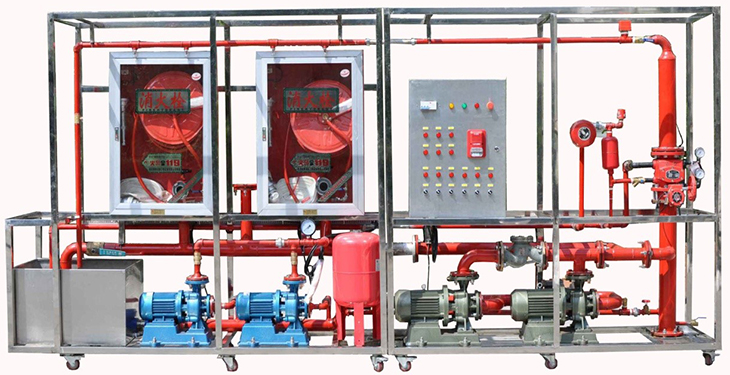

SBXLY-04C消火栓灭火系统实训装置
一、装置构成
消火栓灭火系统实训装置,消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置,其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统。
消火栓设备：由水枪、水带、消火栓组成。
单出口消火栓、双出口消火栓各2个,DN65。锦纶水带：65mm,长度13m,承压能力0.75MPa,水枪：16mm。,同时带标准消防卷盘及20m消防软管。
给水管网,由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料,满足消防给水系统规定的承压能力；
给水管道：直径100mm镀锌钢管；阀门：止回阀、闸阀、安全阀。所有阀门均满足消防系统规范标准的要求并具有检验证明；
屋顶消火栓,供消火栓给水系统检查试用之用。单出口消火栓：DN65；水泵接合器, 消防水池,消防水箱等组成。
水泵接合器：地上式,执行标准：
产品标准 《消防水泵接合器》GB 3446
工程标准 《建筑设计防火规范》GB 50016
《建筑给水排水及采暖工程施工质量验收规范》GB50242；
水泵要求：必需汽蚀余量 ：4
材质 ：碳钢/铸铁
功率：1.1-18.5KW（w）
流量：0-45（L/S）
效率：79（%）
型号：XBD/LG/QW/WQ/ZW（L）/ZW（W）
压力：0-2.5（MPa）
转速 ：2900（r/min）
泵轴位置：边立式
叶轮结构：闭式
叶轮数目：3-10
叶轮吸入方式：单吸式
供水流量：消防泵:40L/s;稳压泵:1.5 L/S
供水压力：消防泵:0~1.6kW;稳压泵:0~1.0kW
水泵数最：消防泵2台;稳压泵2台 （一用一备）
单泵功率：消防泵:1.1-160MPa；稳压泵:1.1-160MPa
恒压精度：<0.01MPa
控制方式：恒压控制、站控室指令控制
操作方式：手动、自动
二、设备配置
能进行消火栓系统管道及设备的安装综合实训,并能进行消火栓系统运行工程的演示。
序号 |
名称 |
型号 |
主要参数 |
1. |
测压直流水枪消火栓 |
65mm口径 |
|
2. |
室内室外消防栓 |
2.5 |
|
3. |
室内消防栓,消火栓箱 |
双出口消火栓,口径65mm,同时带消防卷盘及消防软管。 |
|
4. |
消防带 |
长度15m,承压能力0.6MPa |
|
5. |
消防泵 |
0.75KW |
|
6. |
高位水泵 |
0.75 KW |
|
7. |
不锈钢水箱 |
||
8. |
消防管 |
DN100 |
|
9. |
国内隔膜式气压罐 |
50L |
|
10. |
电器控制箱 |
||
11. |
消火栓按钮 |
||
12. |
消火栓报警指示灯 |
||
13. |
不锈钢支架 |
||
14. |
消防管件接头 |
弯头,抱箍接头 |
|
15. |
控制器 |
SBXLY-03B楼宇消防自动化系统综合实训装置
一、系统概述
消防联动控制中心及喷淋灭火系统实训装置"依据[建筑消防设计规范]进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,气体灭火等演示性实训项目和消防管理中心,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制；气体灭火系统操作管理中心的联接,同时与广播电话中心联网,完全实现现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
1、具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2、本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备,稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6、超大触屏监控,15寸触屏控制（选配）,
7、PLC采集系统（选配）
三、基本配置及参数
1.喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台功率750W扬程：30米流量:8立方米/小时
高位水泵模拟气压罐：数量1台容积50升,功率750W扬程：30米,0.3MP
湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
玻璃球喷头：数量6个68℃温级
水流指示器：数量2个灵敏度15L-37.5L/min
感烟探测器：1个,总线编码型,报警电流小2MA普通烟雾体浓渡等级
感温探测器：1个总线编码型,报警电流小2MA、68℃温级
温度传感器：1个,总线型,报警电流小2MA、68℃温级
2、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz,带有过流保护
3、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个RS485通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
4、火灾显示盘
GK621火灾显示盘通过RS485通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能；
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放,背景音源功放
14、消防电话系统
总线电话通讯盘,电话分机,电话模块等。
15、气体钢瓶组
用于气体火灾灭火用,
16、气体灭火系统
气体灭火系统模型包括极早期烟雾探测器及管道、气体灭火瓶组及管道、消防电动卷帘门、配套消防广播模块、消防音箱、消防电话模块、手动报警按钮、声光报警器等消防联动设备。
1、输入电源：单相三线～220V±10%? 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜3000kVA
4、外形尺寸：3000mm×680mm×2000mm
5、控制台尺：550*600*750MM
6、安全保护：具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋灭火监控软件安装与使用
8.喷淋系统系统综合操作训练
9.PLC的控制操作实训（选做）
10.触摸屏组态的操作实训,
11.消防喷水手自动控制的实训
12,火灾真实演示实训
13喷淋灭火系统与消防报警系统联动
14消防联动动主机的设置
15.消防联动主机的联动编程
17.消防探测器的便用与编码
18.消防系统模块的作用与联接
19.广播主机的操作,火警状态下紧急广播的切换操作；
20.单点广播,广播话筒的操作,系统功能设置；
21.背景音乐下的火警紧急广播切换
22.无人执勤时应广播的自动切换设置
23.广播分配主机的操作,软件设置错误的判断与纠正
24.与消防报警系统的互联操作,线路故障的判断与处理
25.火警通讯主机的操作,系统功能设置
26.主机与电话分机的通讯操作,分机电话的操作
27、管网式早期报警系统的作用
28、管网式早期探测器的安装
29、管网式早期探测器的认识
30、管网式早期探测器的联机调试
31、管网式早期探测控制系统的安装
32、管网式早期探测控制系统的模拟实训
33、系统原理桔构与管网设计
34、消防报警联动监控计算机中心软件的操作培训资料
35、平面图的导入和配置的功能
36、报警点的设置功能
37、系统参数的设置功能
38、CRT图的制作与导入功能
39、与消防广播系统的联网编程功能
40、消防点的网络构架与网络协议功能
41、消防系统各子系统的网络平台构建功能
五、系统配置单
序号 |
产品名称 |
型号 |
主要参数 |
数量 |
备注 |
1. |
等离子烟感探测器 |
海湾 |
工作电压：DC18-24v报警电流20mA |
1个 |
|
2. |
等离子温感探测器 |
海湾 |
工作电压DC18-24v报警电流20mA |
1个 |
|
3. |
光电燃气探测器 |
海湾 |
工作电压DC18-24v报警电流20mA |
1个 |
|
4. |
短路隔离器 |
海湾 |
1个 |
||
5. |
手动按钮 |
海湾 |
工作电压DC18-24v报警电流20mA动作电流600UA |
1个 |
|
6. |
输入模块 |
海湾 |
工作电压DC18-24v报警电流20mA动作电流600UA,触点容量,2A |
1个 |
|
7. |
输入输出控制模块 |
海湾 |
工作电压DC18-24v报警电流20mA动作电流600UA,触点容量。 |
2个 |
|
8. |
智能化控制主机 |
海湾 |
1台 |
||
9. |
超大铃声警铃 |
海湾 |
24V-30V |
1个 |
|
10. |
声光报警器 |
海湾 |
工作电压16-28V启动电流：3.0MA |
1个 |
|
11. |
警灯 |
海湾 |
DC24V |
1个 |
|
12. |
继电器 |
6套 |
|||
13. |
排风机 |
1个 |
|||
14. |
点型感温探测器 |
海湾 |
工作电压：DC18-24v报警电流20mA |
1个 |
|
15. |
智能消防录放主机 |
海湾 |
工作电压：AC187-242V;外部输出电压：DC26V外部最大电流2A |
1 |
|
16. |
智能功放 |
海湾 |
电压24V-30V最大电源7.8A\300W |
1 |
|
17. |
联动切换模块 |
海湾 |
电源18-24V动作电流200MA |
1 |
|
18. |
通讯盘 |
海湾 |
1 |
||
19. |
电话模块 |
海湾 |
工作电源24V |
1 |
|
20. |
电话分机 |
海湾 |
环境温度-10-55度相对温度小于95%频率响应300-3400HZ |
1 |
|
21. |
吸顶式音箱 |
海湾 |
电源,110V-120V,3W |
2 |
|
22. |
火警对讲电话主机 |
海湾 |
电压24V、电流20MA |
2部 |
|
23. |
广播录放盘 |
海湾 |
电源电压：外接电源DC24V最大电流1A |
1台 |
|
24. |
背景音乐功放 |
海湾 |
USBR接口 |
1台 |
|
25. |
电话通讯模块 |
海湾 |
环境温度-10-55度相对温度小于95%频率响应300-3400HZ |
3个 |
|
26. |
闭式喷头 |
四分口径 |
4只 |
||
27. |
隐蔽喷头 |
四分口径 |
1只 |
||
28. |
水流指示器 |
SL-32 |
一寸口径 |
1只 |
|
29. |
信号阀 |
SF-100 |
110兰式 |
1个 |
|
30. |
报警控制器电源 |
工作电压挤AC187-242V;外部输出电压抑DC26V外部最大电流2A |
1个 |
||
31. |
水箱 |
700*500*400 |
1只 |
||
32. |
高位模拟水泵 |
电压AC220V;750W |
1只 |
||
33. |
水位浮球阀 |
6分口径 |
1只 |
||
34. |
压力表 |
0-0-6MP |
3只 |
||
35. |
消防泵 |
电压AC220V;750W |
1台 |
||
36. |
不锈钢机架 |
2800*700*2000mm |
一台 |
||
37. |
水管套件 |
弯头,直能,水管,外丝,球阀,等 |
1套 |
||
38. |
喷水观察室 |
250*350mm |
2间 |
||
39. |
气体钢瓶组 |
30 |
3 |
选配 |
|
40. |
控制电磁阀 |
DC24V |
2 |
||
41. |
早期气体探测器 |
海湾 |
工作电压16-28V启动电流3.0MA |
1 |
|
42. |
气体灭火控制盘 |
海湾 |
工作电源DC24V,喷洒启动输出电流3A |
1套 |
|
43. |
PLC |
输入24点输出16点电源220V |
1台 |
选配 |
|
44. |
触探屏 |
15寸 |
工作电源22V,通讯接口SD,一个,USB口两个 |
1台 |
选配 |
