2023年6月16日

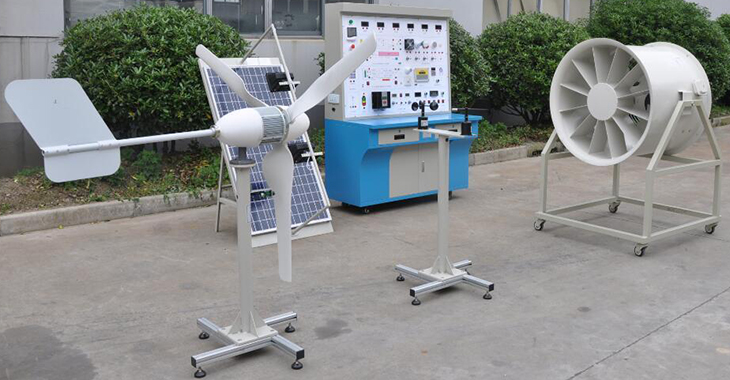

SB-FL400风力发电系统教学实验平台
一、系统概述
风力发电教学实验系统是由室外风力发电机、塔架、拉索,室外防雷箱,控制器、卸荷器,逆变模块,蓄能模块,负载实验模块,主操作控制台等组成,系统能进行风力发电相关全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
教学特点
系统实验平台集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。
系统采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
系统面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
风力发电教学实验系统,可以让实训学生自行拆装移动,使用简便、节能环保、无污染。
增加分布式发电原理与实验模块,让学生增加对新知识的理解
二、系统运行技术条件
1.风力系统
风轮直径：1.65(m)
启动风速：1.5(m/s)
额定风速：12(m/s)
安全风速：35(m/s)
工作形式：永磁同步发电机
风叶旋转方向：顺时针
风叶数量：3（片）
风叶材料：玻璃增强聚丙烯材料
电机材料：铝合金&不锈钢
塔杆高度：0.85m
模拟风洞：风量：34073 m3/h,1275Pa-2138Pa,2.2kW；
2.充电系统
额定功率：400(W)
额定电压：12(V)
额定电流：33.3（A）
3.电力蓄能系统（机内）
储能形式：阀控式密封铅酸蓄电池
额定电压：12V
额定容量：55Ah
充电方法（恒压）,循环︰最大充电电流为5.6A
4.逆变模块系统（机内）
直流输入电压：10.5～16.8 VDC
额定蔬出功率：300W
输出电压：110/220VAC
输出波形：纯正弦波
输出频率：50Hz
工作效率：85%
功率因数：>0.88
波形失真率≤5%
工作环境：温度-20℃～50℃
相对湿度：﹤90﹪（25℃）
保护功能：极性反接、短路、过热、过载保护
5.控制模块系统
工作电压：12VDC
充电功率：1000W
光伏功率：150W
风机功率：650W
充电方式：PWM脉宽调制
充电最大电流16.5A
过放保护电压10.5V
过放恢复电压12.6V
输出保护电压16V
卸载开始电压（出厂值）14.5V
卸载开始电流（出厂值）22A
控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿等功能；
6.负载模块装置系统
风扇：×1个,额定电压：12/12V,工作电流：1.25A,功率：15W
交通灯：1组(R,G,B),额定电压：12/12V,工作电流：0.8A,功率：9.6W
马达：×1个,额定电压：12/12V,工作电流：0.35A,功率：5W转速：20rmp/min
交流LED灯×1个,交流节能灯×1个
直流模拟负载：12V/12V/28WLED路灯板,带PWM调光功能,输出功率可设置
7.显示装置系统
直流电流表：×1个,20A, 显示模式︰0.5"LED
直流电压表：×1个,50V, 显示模式︰0.5"LED
交流电压表：×1个,500V,显示模式︰0.5"LED
交流电流表：×1个,5A,显示模式︰0.5"LED
交流电压表：×1个,50V, 显示模式︰0.5"LED
交流电流表：×1个,50A, 显示模式︰0.5"LED
时间、温/湿度表：× 1个,-20～99.9℃显示时间,室内温、湿度
风机转速表：×1个,5A,显示模式︰0.5"LED
风速风向仪：风速：0～45M/S
风向：0～360°
精度±0.3M/S±3°
工作电源：AC220V,50HZ,DC12V可选
过风速报警、欠风速报警、液晶显示风速、配有与PC通讯的接口
8.电气开关操作柜
交流漏电开关、紧急停止开关、仪表开关、风机输入开关、直流输入开关
仪表显示、控制按钮（开关）、智能型风光互补控制器、风速仪、鼓风机调速。
9、监控软件
PC监控模块：监控主机、监控软件。
显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速（米/秒）,当前风向（度）,当前风力资源平估。
系统工作主界面系统工作数据主界面（可切换不同曲线界面）
当前风资源数据主界面
三、教学项目及实验内容
实验1.风力发电基础理论原理性实验
实验2.风力发电系统设计实验
实验3.风力发电基础理论与应用技术仿真实验
实验4.风力发电相关测量技术实验
实验5.风力发电控制技术实验
实验6.风力发电电力电子实验
实验7.过放保护、过放恢复、过充保护、过充恢复均充保护、均充恢复、浮充保护、浮充恢复
实验8.过风速报警、欠风速报警、液晶显示风速
实验9.风力发电系统的直接负载实验
实验10.风力发电系统的风速变化影响实验
实验11.限速机械保护系统原理实验
实验12.限速电控保护系统原理实验
实验13.风机过功率保护实验
实验14.风机超速保护实验
实验15.不同转速下风力发电曲线实验
实验16.风况检测实验
实验17.独立风机系统实验
实验18.综合实验。
四、主要设备清单
序号 |
名称 |
数 量 |
单 位 |
1 |
风力发电系统操作台 |
1 |
台 |
2 |
400W风力发电机 |
1 |
台 |
3 |
塔架、拉索 |
1 |
套 |
4 |
转速仪表（含支架） |
1 |
台 |
5 |
风力发电控制器 |
1 |
台 |
6 |
蓄电池组55Ah |
|
组 |
7 |
实验附件 |
1 |
套 |
8 |
软件 |
1 |
套 |
