SBLY-03型建筑电气与智能化实践教学模拟楼层
1. 建筑电气与智能化实践教学模拟楼层设备概述
“建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。
元器件的安装方式与实际工程一致，使用自攻螺丝与专用膨胀尼龙的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过专用理线环布暗线（网孔板反面）。

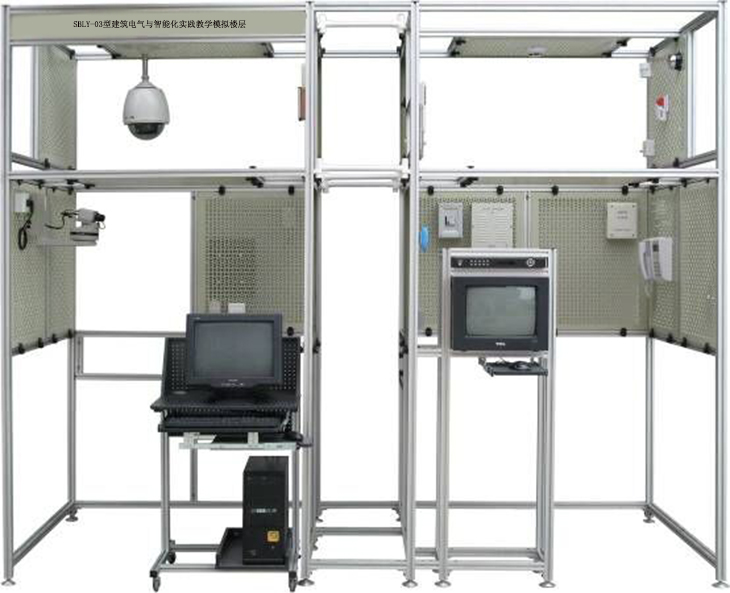

一、模拟楼层平台
（参考图片）
2.外形尺寸
铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
3.主体配置
|
序号 |
器件名称 |
数量 |
单位 |
备注 |
|
1 |
铝合金支架 |
1 |
台 |
|
|
2 |
网孔板 |
17 |
块 |
|
|
3 |
计算机移动推车 |
1 |
台 |
|
|
4 |
圆钢凳 |
1 |
张 |
|
|
5 |
人字梯 |
1 |
把 |
|
|
6 |
储物架 |
1 |
台 |
|
|
7 |
配电箱 |
1 |
个 |
|
|
8 |
单相漏电保护开关 |
1 |
个 |
|
|
9 |
单相三位三级排插 |
3 |
个 |
|
|
10 |
网孔板用膨胀固定件 |
500 |
个 |
|
|
11 |
理线环 |
100 |
个 |
|
|
12 |
紧固件、线材及专用工具 |
1 |
批 |
|
二、对讲门禁及室内安防子系统
1.主体配置
|
序号 |
器件名称 |
数量 |
单位 |
备注 |
|
1 |
18V直流开关电源 |
1 |
个 |
|
|
2 |
门前铃 |
1 |
个 |
|
|
3 |
室内分机 |
1 |
台 |
|
|
4 |
电插锁 |
1 |
把 |
|
|
5 |
警铃 |
1 |
个 |
|
|
6 |
被动红外空间探测器 |
1 |
个 |
|
|
7 |
感烟探测器 |
1 |
个 |
|
|
8 |
燃气探测器 |
1 |
个 |
|
|
9 |
门磁开关 |
1 |
对 |
|
|
10 |
求助按钮 |
1 |
个 |
|
|
11 |
明装86底座 |
2 |
个 |
|
|
12 |
层间分配器 |
1 |
个 |
|
|
13 |
室外主机 |
1 |
台 |
|
|
14 |
ID卡 |
4 |
张 |
|
|
15 |
电磁锁 |
1 |
把 |
|
|
16 |
电磁锁控制器 |
1 |
个 |
|
|
17 |
开门按钮 |
1 |
个 |
|
|
18 |
联网器 |
1 |
个 |
|
|
19 |
管理中心机 |
1 |
台 |
|
|
20 |
通讯转换模块 |
1 |
个 |
|
|
21 |
通讯电缆 |
1 |
条 |
|
|
22 |
对讲门禁监控管理软件 |
1 |
套 |
|
|
23 |
紧固件、线材及专用工具 |
1 |
批 |
|
2.实训项目
(1)认识和熟悉各种对讲门禁及室内安防系统器件
(2)各种器件对应墙体区域位置的安装
(3)电插锁、电磁锁和门磁等门上器件的安装
(4)掌握对讲门禁及室内安防系统的结构和原理
(5)对讲门禁及室内安防系统的接线、布线和调试
(6)对讲门禁监控管理软件的操作与事故演习
(7)基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
三、闭路电视监控及周边安防子系统
1.主体配置
|
序号 |
器件名称 |
数量 |
单位 |
备注 |
|
1 |
12V直流开关电源 |
1 |
个 |
|
|
2 |
彩色监视器 |
1 |
台 |
|
|
3 |
半数字硬盘录像机 |
1 |
台 |
|
|
4 |
硬盘 |
1 |
个 |
|
|
5 |
交换机 |
1 |
个 |
|
|
6 |
网络跳线 |
1 |
条 |
|
|
7 |
网络视频监控管理软件 |
1 |
套 |
|
|
8 |
变速球 |
1 |
台 |
|
|
9 |
一体机芯 |
1 |
台 |
|
|
10 |
枪型摄像机 |
1 |
台 |
|
|
11 |
自动光圈镜头 |
1 |
个 |
|
|
12 |
室内全方位云台 |
1 |
台 |
|
|
13 |
智能解码器 |
1 |
个 |
|
|
14 |
红外摄像机 |
1 |
台 |
|
|
15 |
摄像机支架 |
1 |
个 |
|
|
16 |
拾音器 |
1 |
个 |
|
|
17 |
主动红外对射探测器 |
1 |
对 |
|
|
18 |
被动红外幕帘探测器 |
1 |
个 |
|
|
19 |
声光警号 |
1 |
个 |
|
|
20 |
单相一位二级插座 |
2 |
个 |
|
|
21 |
单相一位三级插座 |
3 |
个 |
|
|
22 |
明装86底座 |
5 |
个 |
|
|
23 |
紧固件、线材及专用工具 |
1 |
批 |
|
2.实训项目
(1)认识和熟悉各种闭路电视监控及周边安防系统器件
(2)各种器件对应墙体区域位置的安装
(3)掌握闭路电视监控及周边安防系统的结构和原理
(4)闭路电视监控及周边安防系统的接线、布线和调试
(5)网络视频监控管理软件的操作与事故演习
(6)基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
四、照明DDC监控子系统
1.主体配置
|
序号 |
器件名称 |
数量 |
单位 |
备注 |
|
1 |
24V直流开关电源 |
1 |
个 |
|
|
2 |
通用DDC控制器 |
1 |
台 |
|
|
3 |
LON网络适配器 |
1 |
个 |
|
|
4 |
声光控开关 |
1 |
个 |
|
|
5 |
光照度开关 |
1 |
个 |
|
|
6 |
紧急按钮 |
1 |
个 |
|
|
7 |
日光灯 |
2 |
个 |
|
|
8 |
灯座 |
2 |
个 |
|
|
9 |
卤钨灯芯 |
1 |
个 |
|
|
10 |
灯罩 |
1 |
个 |
|
|
11 |
DDC编程软件 |
1 |
套 |
LonMarker |
|
12 |
组态编程软件 |
1 |
套 |
硕博 |
|
13 |
紧固件、线材及专用工具 |
1 |
批 |
|
2.实训项目
(1)认识和熟悉各种照明DDC监控系统器件
(2)各种器件对应墙体区域位置的安装
(3)掌握照明DDC监控系统的结构和原理
(4)照明DDC监控系统的接线、布线和调试
(5)DDC编程软件软件的设计、编程、设置、事件计划安排与事故演习
(6)组态编程软件的设计、编辑、连接与监控
(7)基于两层楼层的照明DDC监控系统结构项目设计
