SBKT-FT08E卫生水生产系统模拟装置(包括软件)
一、概述
卫生水生产系统模拟装置可以生活水和产生方法控制方式,实验可执行和故障排除,系统包括

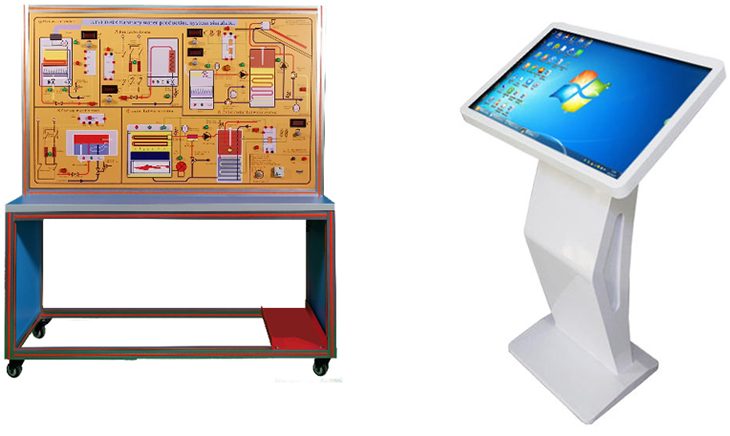

设备装置图片操作电脑图片
1)瞬时热水器;
2)储存电热水器;
3)集成锅炉的卫生用水太阳能系统
4)供热和卫生用水的中央系统。
5)燃气电热水器
这些系统的控制原理通过彩色图案到表示面板上,以便对流体系统、其组件和用于控制和调节的电气/电子电路进行完整的分析。
在个人计算机上直接监测的操作条件的基础上,必须能够模拟部件和系统控制的行为。
尺寸: 1500mm×500mm×1760mm,
6)触摸式一体教学平台,内装多功能教学软件,10点红外屏,处理器I3,硬盘：126T,尺寸：32寸,内存：4G,网络,无线
*教学同步动画控制：软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系
*显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度,对比关系。
面板和电脑上有对应的指示灯。按钮,模式选择功能
二、系统组成
1、燃气热水器;必须由以下主要元素组成:
1)强制通风燃气墙锅炉;
2)火焰控制装置;
3)卫生用水调节温控器;
4)安全恒温器;
5)卫生用水流量计;
6)烟压开关;
7)气体容量调节阀。
2、存储型电热水器必须由以下主要部件组成:
1)带绝缘的钢制锅炉;
2)电阻;温度传感器
3)卫生用水调节温控器;
4)安全恒温器;
5)安全阀门;
6)镁阳极;
7)卫生水温度计;
3、锅炉一体化的卫生用水生产太阳能系必须由以下主要元素组成:
1)具有自然循环的太阳能电池板,带有卫生水箱;
2)锅炉及相关燃气燃烧器;
3)锅炉的安全和调节装置;
4)存放卫生用水的锅炉;
5)锅炉泵;
6)卫生用水调节温控器;
7)用于锅炉温度和锅炉卫生水温度计的探头;
8)通过太阳能电池板探测存储的卫生水温;
9)安全阀;
10)电动阀用于以下配置的控制:
11)通过太阳能电池板加热的卫生用水;
12)通过集成锅炉的太阳能电池板加热的卫生用水;
13)通过锅炉加热的卫生用水。
4、供热和卫生用水的中央系统必须由以下主要部分组成:
1)燃气锅炉;
2)锅炉的安全和调节装置;
3)火焰控制装置;
4)气量调节阀;
5)加热循环泵;
6)膨胀罐;
7)排气阀;
8)存放卫生用水的锅炉;
9)锅炉泵;
10)卫生用水调节温控器;
11)用于锅炉温度和锅炉卫生水温度计的探头;
12)安全阀门;
13)镁阳极。
5、瞬时热水器;必须由以下主要元素组成:
1)强制通风燃气墙锅炉;
2)火焰控制装置;
3)卫生用水调节温控器;
4)安全恒温器;
5)卫生用水流量;
6)烟压开关;
7)气体容量调节阀。
三、技术参数
装置必须是专门设计的垂直框架,右边是电脑控制平台,这样学生可以同时看到的理论和实践研究的热工原理。模拟器包含一个由PC操作的面板,面板上有一个彩色图表,该图表应清楚地显示系统的结构,并应允许组件的以动画形式展示。
个人电脑屏幕上可用信息的显示可能系统系统的持续控制,并应通过模拟、数字信号和仪表显示其行为状态。
操作条件必须由学生填写。设备演示必须是设备通过PC进行。
型号 |
SBKT-FT08E |
上海硕博 |
主机 |
||
输入电源： |
欧标：AC220V- AC250V±10%? 50Hz |
|
装置容量： |
100W |
|
外形尺寸长*宽*高 |
2000mm×500mm×1760mm |
|
重量 |
165KG |
|
包装尺寸长*宽*高 |
1580mm×580mm×1920mm |
|
包装形式 |
木箱 |
|
通信模式 |
485 |
|
电流： |
3A |
|
结构 |
铝框架.型号4040铝材 |
|
电脑托盘平面尺寸 |
500mm×500mm |
|
PLC控制模块 |
PLC-48/电压:24V/1A 模拟量:10路0-10V 485通信 |
广州亚控 |
仪表 |
0-10V/IN电压:24V |
上海硕博 |
指示灯 |
16D-24V |
|
按钮 |
16D-24V,不带锁 |
|
