2022年12月21日
SB-T009风机风室性能实验台
一.实验目的
1.学习通风机主要工作参数,风量Q,风压P,轴功率N,转速n（从而计算效率η）的实验测定方法。
2.通过试验得出轴流式风机的特性曲线（包括P-Q曲线、Pst-Q曲线,N-Q曲线和η-Q曲线）。
3.熟悉轴流风机性能测试实验台的操作方法,实验台的组成和数据处理,熟悉轴流式风机风室实验装置的结构。
4.学习风室类型测风机性能试验方法。

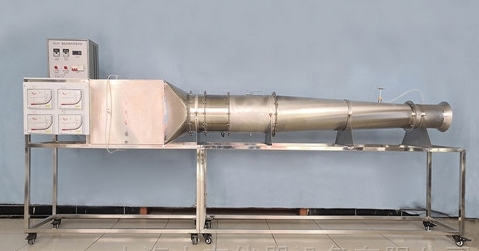

参考图片
二.技术指标
1.国标GB1236-1985《通风机空气动力性能试验方法》规定管段长度及多孔整流栅,不锈钢材质。
2.常温、常压下运行,工作环境温度：-10℃～+40℃。
3.工作电源：三相五线380VAC、50Hz,总功率3.5KW。安全保护：具有接地保护,漏电保护,过流保护。
4.电源线路及控制线的安装：须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘、防弧、阻燃自熄等特点,布线整齐,安装可靠,便于查找、维修和调换线路。
5.装置外型尺寸：3000×500×1550mm。
三.主要配置及参数
1.适用类型：轴流、离心、贯流等风机,
2.试验台功能：用于测试风机静压、风量、功率、电压、电流、转速、效率等；3.储存环境：-10～50℃；0～99%RH；
4.使用环境：25±5℃；50±10%RH；
5.依据标准：GB/T 1236-2017、AMCA 210、IS05801等；
6.风量范围、测试重复性精度：10-1000 m?/h、≤2%；
7.静压范围、精度：0-900 Pa、0.2级；
8.转速范围、精度：0-6000 Rpm、±5Rpm；
9.试验方式：出气式风室；
10.试验模式：定风量、定静压；
11.喷嘴开闭方式：自动；
12.被测风机电压（市电）、最大功率：220V±10%、500W；
13.最大被测风机尺寸：400*400mm；
14.温湿度传感器、精度：-20～50℃、±0.5℃；10～99%RH、±3%；
15.压差范围、精度：0-900 Pa、0.2级；
16.大气压力传感器：80～120mbar、0.5级；
17.测试参数：静压、功率、电压、电流、转速、温湿度、大气压力等；
18.控制参数：静压、差压；19.软件功能：显示：样件信息、所有参数、自动生成性能曲线（风量-风压、风量-功率、风量-转速、风量-效率）及报表,数据需存储
19.设备配置有不锈钢风室,进口集流器,辅助通风机以及变频器。
20.辅助通风机/被试通风机：低噪音轴流式风机,弘科电气SF3-2,机号3A,0.37KW,2800r/min,380VAC。
21.双面亚光密纹喷塑安装控制控箱1只、数显温度表、漏电保护器、电压表、带灯自锁按钮开关、控制箱面板
22.框架实验台方管、配脚轮均为万向轮带禁锢脚）。
