SBBR-E6A型液晶音视频维原理修技能实训装置
一、产品概述:
音视频维修技能实训装置是根据中华人民共和国劳动和社会保障部发布的家用电子产品维修工,职业技能实训和鉴定设备技术规范,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

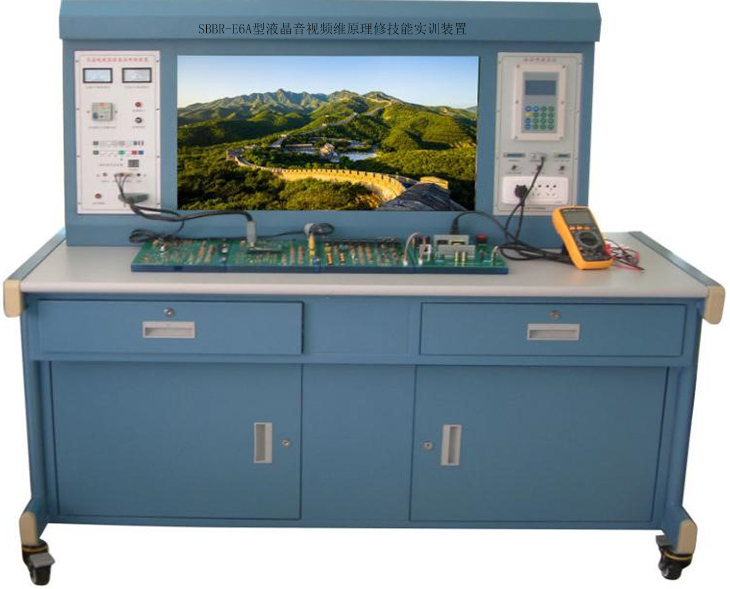

实验台图片

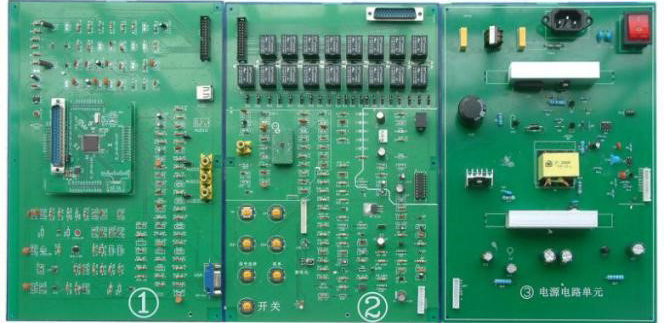

实验电路板图片
二、特点
1、采用敞开式方式,将精密的液晶彩色电视机的整机线路板放大后按功能划分成多块可以放心地让学生直接在上面动手做焊接、安装、调试等实验的实训板。
2、实训板上有完整的安装线路图、测试点、调整点及电压、电流显示装置。
3、实训板上有可对整机电路进行实验、实训的智能考核装置。故障点由教师计算机根据考核要求设置,通过考核系统传送到实验台上的敞开式彩电实训单元,学生使用计算机或者单片机答题器进行答题。
4、实验台通过隔离变压器与市电连接并具有符合国家相关标准的过压、漏电、短路、过载保护装置。
5、配备可提供16种射频测试信号和16种视频测试信号的高清彩色信号发生器。
6、提供与实训装置一一对应的电路原理图和PCB板图。
7、液晶屏使用LED背光源并与实验台一体化。
8、自主研发模块式组合、主板及电源实训模块本公司自己生产、实训考核便利,创新产品。
9、直接在实训模块上动手操作、安装、调试、实训考核、焊接等实验,创新产品。
10、实训考核有30个故障点、可对整机进行实验、实训,创新产品。
11、试实训、实训项目丰富,创新产品。
12、路工作原理图、教学、学习方便,实用产品。
13、电路板可维修、可实训、可更换,售后服务方便 ,创新产品。
14、设有故障测试点及测试波形,实验方便,创新产品。
15、提供液晶屏主板驱动程序,利用U盘可写入液晶屏程序。
16、提供电视机原理线路板供焊接练习
三、技术参数
1、输入电源：单相三线制AC220V±10% 50HZ
2、工作环境：温度-10℃～+40℃相对湿度＜85%（25℃）
3、整机容量：＜300VA
4、安全保护：动作电流≤30mA、动作时间≤0.1s
5、外形尺寸：150cm×68cm×145c
四、配置及功能：
1.彩色信号发生器
1）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式,可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口）信号制式：PAL-D/K。
2）、显示图象共16幅,彩条,白光栅,红光栅,绿光栅,蓝光栅,黑光栅,12级阶梯,十字中心及显示幅值,四阶棋盘,彩色棋盘.
2.考核实训模块
元器件排列有序清楚直观、实验实训考核便捷、维修方便可完成：
1）、液晶电视工作原理的实验
2）、整机各电路进行实训
3）、考核故障点17个手动考核故障点、智能考核器故障设置开关有24个故障点。
4）、设置有示波器信号测试方便、设有测试针测试点。
3、液晶电视机屏32寸：对比度：400：1； 分辨率：1920×1080；反应时间：<16 ms；屏幕亮度：500cd/㎡；视角：178度；制式：NTSC/PAL/SECAM；信号输入： 射频48MHz-470MH。
5、实训模块4号：总线控制、音频处理、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、UBS插口、高清接口等功能、实训模块尺寸300mmx200塑料盒封装,方便学生直观察看电路原理。
6、实训模块5号：待机开机电源控制、伴音电路、高频头电路,实训模块尺寸300mmx200塑料盒封装,方便学生直观察看电路原理。
7、实训模块6号 稳压电源电路,实训模块尺寸300mmx200塑料盒封装,方便学生直观察看电路原理。
8、使用说明书：提供液晶电视详细工作原理图、电路图与实训装置一对应
9、实训考核装置：实训台 铁质型材框架铁质双层亚光密纹喷塑结构,高密度耐磨桌面板。、交流电源：220V 50Hz 的重写为：5（带有过流保护）、设有两个大抽屉,两个柜子用于存放工具,铁质双层亚光密纹喷塑蓝白色结构
10、数码卡拉OK具有混响高低音,左右声道调节功能,混响采用BA5096。
11、音响功率放大器,具有5.1声道放大功能及带杨声器保护电路,数码卡拉OK,具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统,由全透明音箱及左右声道杨声器组成。
13、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
电子技术仿真教学软件(具有软件著作权)
1、软件特点：依据教育部电子技术、应用电子技术课程教学大纲与中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》,采用三维仿真技术而研制的大型仿真实训软件。包括延时电路等25个实训项目,基本涵盖了模拟电子技术、数字电子技术的主要实训项目。每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。软件以技能为核心,项目为引领,任务为驱动,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比高。为电子技术实践教学与技能实训、鉴定信息化、现代化提供了不可或缺的丰富的教学资源,是电子技术仿真实训室应配备的主体软件。
2、技术参数：包含五大实训模块：基础实训、初级实训、中级实训、高级实训、综合实训。
基础实训
1.延时电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
2.稳压电源
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
3.整流滤波电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
4.单管放大
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
5.可控硅调光
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、通电测试、故障检测
初级实训
6.二极管整流电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
7、串联稳压电源
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测
8、延时开关
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、数据测试、故障检测
中级实训
9、电流负反馈电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
10、电压负反馈电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
11、单项可控硅整流电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
12、差分放大可调稳压电路
实训内容：实训目的、实训器件、实训电路、电路原理、波形测量、输出测量
13、运算放大电路
实训内容：实训目的、实训器件、电路A/B、工作原理、运行A/B
14、与非门电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
高级实训
15、运算放大器的应用
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行
16、异步计数器的级联
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行、故障检测
17、定时交流开关
实训内容：实训目的、实训器件、实训电路、电路原理、通电测试、故障排除
18、脉冲式充电电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
19、计数调光开关
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
20、多地单键控制
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
21、同步计数器
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
综合实训
22、整流电路
实训内容：实训目的、实训器件、实训电路、电路原理、电路检查、通电测试、故障测试
23、温度传感器
实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、电桥测量、通电运行、故障排除
24、光敏传感器检测
实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路测试
25、信号比较输出报警检测
实训内容：实训目的、实训器件、实训电路、电路原理、性能检测、电路检查、通电运行
★三、实训内容说明：
实训目的：文字、图片的形式展示。将主要掌握的知识点予以概括,了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等。
实训器件：展示实训过程所需要的相关仿真实训器件,图文并茂让学生增强对器件的记忆。
实训电路：电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现。
电路原理：FLASH动画与配音结合,描述电路组成。原理动画包括两部分：一是电路组成,以二维动画的形式表现并配有语音讲解；一是工作原理,通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器,通过进度条来控制动画进度,以达到学习者反复学习观看的目的。
波形测量：闭合开关按钮,可以直观地观察到变压器输出的波形。
输出测量：通过仿真使用万用表,测量输出电压。通过调节电阻阻值来观察电流表、输出电压。
性能检测：通过仿真使用万用表,两表笔接电阻两引脚,观察万用表数值。
器件布局：将器件库中在实训过程所需的元件拖动放到配电柜中进行布局。
电路检查：使用万用表,检测电路是否短路。通过调整万用表,测稳压电源输出。该模块设置原理图,协助操作者了解相应原理。
通电测试：使用仿真数字万用表,通过调整万用表,测电压输出值。
电桥测量：使用仿真数字万用表,通过调整万用表和仿真器件观察通电后加热电器万用表对应数据。该模块设置原理图,协助操作者了解相应原理。
通电运行：通电后,按下有关按钮,可以直观地观察到系统的运行情况,同时配合以系统运行的声音效果。
电路A/B:电气电路与电路实物相互对比,当鼠标指向电气图某个器件时,相对应的实物也会放大显现。
运行A/B:通电后,按下有关按钮,可以直观地观察到系统的运行情况和仪器仪表的数据反馈。
数据测试:通过仿真使用数字万用表,测量输出电压。通过调节电阻阻值来观察输出电压。该模块设置原理图,协助操作者了解相应原理。
故障检测：设定故障现象,通过仪器仪表来测量找到故障点,最后分析故障原因。该模块设置原理图,协助操作者了解相应原理。
故障排除：设定故障现象,分析故障原因、列出查找方法,通过仪器仪表找到故障点,最后判定故障结果。该模块设置原理图,协助操作者了解相应原理
四、智能考核系统
★3.智能考核系统
采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。
1)、 控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。
2)、驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。
3)、 手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的 。
4)、手持移动控制终端不联网时可作单机操作,当带驱动模块的 无线组网时,手持 移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。
5)、可通过PC机或平板电脑 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6)、可自由设定任意一处有关的各种常见故障,故障类型包括：线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的 开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故 障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通 路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
7)、 所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。
8)、用户可选择通过无线或RS-232串口通讯与其它 配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台 的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
五、液晶音视频维原理修技能实训台配置（每台配置）
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
实训台 |
台 |
1 |
|
2 |
电烙铁 |
个 |
1 |
|
3 |
32寸液晶显示屏 |
只 |
1 |
|
4 |
数字万用表 |
块 |
1 |
|
5 |
连接测试线 |
套 |
1 |
|
6 |
实训指导书 |
套 |
1 |
|
7 |
液晶主板驱动程序 |
套 |
1 |
与液晶屏型号一致 |
8 |
总线控制、音频处理、功能切换、屏驱动数据信号实验板 |
套 |
1 |
300mmx200 |
9 |
待机开机电源控制、伴音电路、高频头电路,实训模块 |
套 |
1 |
300mmx200 |
10 |
电源线 |
根 |
1 |
|
11 |
装置连接线 |
套 |
3 |
|
12 |
学生凳子 |
个 |
2 |
|
13 |
详细的电路板线路图 |
份 |
1 |
|
14 |
指导书 |
本 |
1 |
|
15 |
高清EVD机 |
台 |
1 |
|
16 |
AV连接线 |
根 |
1 |
|
17 |
电视机原理练习板 |
块 |
1 |
六、详细实验对应故障
A液晶电视
1.整机不工作整流桥故障实训考核
2.无12V整机不工作故障实训考核
3.背光源故障实训考核
4.侍机5V稳压电路故障实训考核
5.待机3.3V稳压电路故障实训考核
6.CPU核电源1.2V电路故障实训考核
7.CPU供电电路1.8V故障实训考核
8.CPU振荡电路故障实训考核
9.储存器电路故障实训考核（1）
10.储存器电路故障实训考核（2）
11.视频输入电路故障实训考核
12.音频输入电路故障实训考核
13.USB电路故障实训考核
14.静音电路故障实训考核
15.高频头电路故障实训考核（1）
16.高频头电路故障实训考核（2）
17.高频头供电故障实训考核
18.高频头电容漏电实训考核
19.高频头集成损坏故障实训考核
20.遥控接收电路故障实训考核
21.按键电路故障实训考核
22.伴音电路故障实训考核（1）
23.音量控制电路故障实训考核
24.伴音电路集成损坏实训考核
25.伴音供电路故障实训考核
26.扬声器输出电路实训考核
27.背光源亮有声无图实训考核
B.DVD
1.DVD视盘机的基本操作；
2.VD视盘机工作原理分析；
3.DVD视盘机的基本组成的认识；
4.激光头的工作原理分析；
5.DVD视盘机参数的测量；
6.DVD视盘机维修时的操作方法；
C.音响功率放大器
1.功放基本电路分析；
2.BA5096工作原理分析；
3.功放R声道无声故障演示；
4.功放R声道失真故障演示；
5.功放L声道无声故障演示；
6.功放L声道失真故障演示；
7.功放前置电路故障演示；
8.功放混响电路故障演示；
9.功放声音输入电路故障演示；
10.功放运算放大器电路故障演示；
11.功放显示电路故障演示；
12.音箱故障演示。
