流体力学综合实验台

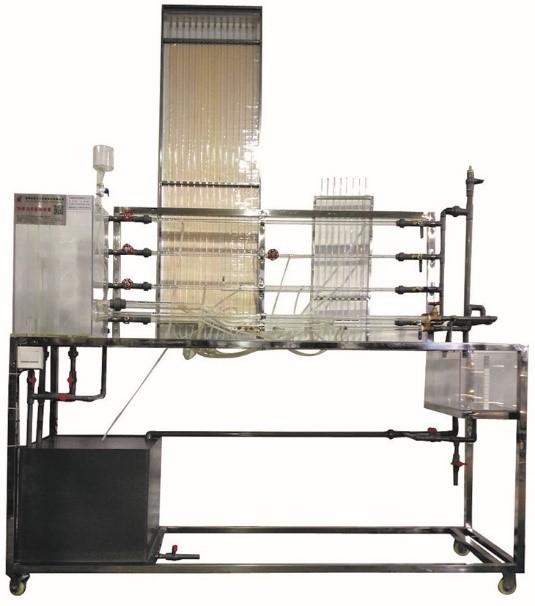

SB-584流体力学综合实验台

一、流体力学综合实验设备特点：

1、本试验台为新型流体力学综合试验台,结构小巧,布置合理,一台多用。

2、试验水箱和管道采用厚壁优质透明有机玻璃管,实验现象清晰,方便学生观察。

3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。

4、装置设计可360度观察,实现全方位教学与实验。

二、实验目的：

1、适合于工程流体力学（水力学）教学实验。

2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

三、主要配置：

雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。

四、技术参数：

1、运行环境：温度0-40℃,相对湿度：≤90%RH,电源：220V/50Hz。可连续操作。

2、雷诺管：长度1100mm、内径Φ15mm,有机玻璃。

3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有变化点的动静压头。

4、沿程阻力管：长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离：800mm。

5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测定流体流经铜闸阀的前后压差,以及对文丘里流量计进行校核。

6、实验流量Q=0～18 L/min,毕托管实验流速：100～200cm/s,最大静压水头400mmH2O。

7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺方便读数,压差计内的指示液为水,无毒、操作安全。

序号	型号	产品名称
1	SB-579	雷诺仪
1	SB-579r	雷诺仪（数据采集型）
2	SB-581	沿程阻力系数测定实验台
	SB-581R	沿程阻力系数测定实验台（数据采集型）
3	SB-582	局部阻力系数测定实验台
	SB-582R	局部阻力系数测定实验台（数据采集型）
4	SB-600	阻力综合实验台
5	SB-583	伯努利方程仪
	SB-583R	伯努利方程仪（数据采集型）
6	SB-592	旋涡仪
7	SB-586	离心式风机性能实验台
	SB-586R	离心式风机性能实验台
8	SB-599	轴流式风机性能实验台
9	SB-588	离心泵特性曲线测定实验台
10	SB-588R	离心泵特性曲线测定实验台
11	SB-585	离心泵综合试验台
	SB-585B	离心泵综合试验台
12	SB-591	变底坡活动小水槽
13	SB-589	水静压强仪
14	SB-590	虹吸演示仪
15	SB-593	液体流线仪[油槽流线仪]
16	SB-594	烟气流线仪[烟风洞]
17	SB-595	能量方程仪
18	SB-580	动量仪
	SB-622R	自循环动量定律综合实验仪
19	SB-598	雷诺和伯努利方程综合实验台
20	SB-596	雷诺和文丘里综合实验台
21	SB-584	流体力学综合实验台
	SB-584 R	流体力学综合实验台（数据采集型）
22	SB-597	双变坡水槽
23	SB-400	空化机理实验仪
24	SB-401	静压传递演示仪
25	SB-402	水击演示实验台
26	SB-403	毕托管测速实验台
	SB-403R	毕托管测速实验台（数据采集型）
27	SB-404	流量检测及控制系统
28	SB-405	孔口管嘴实验仪
29	SB-587	多功能附面层实验台
30	SB-625	各种边界条件流动演示仪
31	SB-820	自循环流谱流线演示仪
32	SB-821	离心式风机管道弯头阀门性能实验台
33	SB-623	自循环文丘利实验仪
	SB-623R	自循环文丘利实验仪（数据采集型）
34	SB-408	管路串并联综合实验台
35	SB-628	达西渗流实验台
36	SB-626	空气动力学多功能实验台（多功能风洞）
37	SB-601	管道内流量流速测量装置
38	SB-602	平面静水总压力实验台
39	SB-621	紊动机理演示实验台
40	SB-603	自循环明渠水力学多功能实验仪
