2022年4月18日

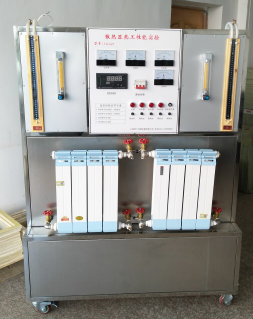

SB-536散热器性能综合测试实验装置
1.
功能要求
（1）了解低水温散热器热工性能实验台的构造。
（2）掌握散热器散热量的测定原理及方法。
（3）测定不同散热器的传热系数，计算并分析散热器的散热量与热媒体流量和温差的关系。
2.
技术指标要求
（1）输入电源：单相AC220V±10%
50Hz，功率≥5.0KW。
（2）加热水箱：容积≥80L，加热功率≥4.5KW。
（3）循环热水泵参数：
流量：≥20L/min ，扬程：≥12m，功率：≥120W。流量计范围：16-160L/h。
（4）钢制散热器换热面积≥3.2m2,铜制散热器换热面积≥2.6m2。
（5）温度测量：测量系统至少包含智能温度控制仪表，高精度PID调压模块电路。
（6）外形为可移动支架，带双刹车轮。
3.
应有配置要求
配有不同形式合金散热器，不锈钢电加热水箱，流量调节阀门组，转子流量计，循环热水泵，水温控制仪
表，U型压力计，≥8路万能信号变送输出巡检仪。
|
