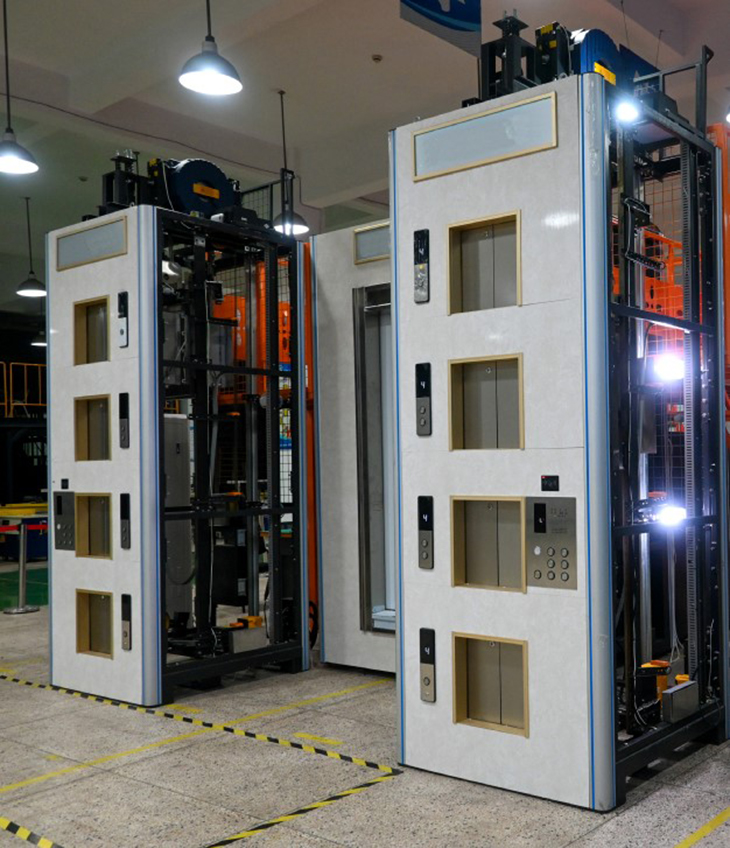

SBZT-2023A智能电梯综合实训考核平台

一、智能电梯综合实训考核设备功能要求：

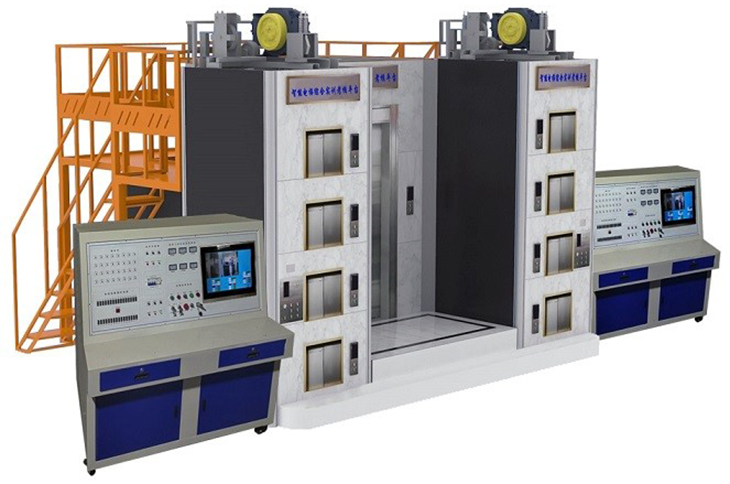

1.智能电梯综合实训考核平台,要求高度仿真,按照实际电梯比例进行缩小设计,要求包含电梯全部要素,所用设备、器件与实际使用的真实电梯必须要完全一致,采用框架模块结构整体设计,正面使用仿大理石装饰面板；实训平台由多层电梯、真实电梯门机及轿厢系统、电梯底坑、电梯电气控制柜、电梯一体化控制柜、电梯检修作业平台等组成。

2.设备由二座四层群控电梯及一座真实轿厢系统组成,每部电梯系统均由电梯一体机矢量控制和可编程控制器两种控制系统进行控制,且可自由切换不同控制方式,两部电梯通过通信模块交换数据,电梯外呼统一管理,接近现实中的楼宇群控电梯控制。

3.真实轿厢系统要求配置快速可移动装置,便于移动和固定,方便实训室布局。

4.智能电梯要求具备故障设置功能。

5.设备要求配备数字化能源管理系统,实时监测电压、电流、功率及功率因数,可通过软件实现控制电源通断和过流保护设置,并实时显示数据。

6.设备要求涵盖低压电气、电梯一体机调试与维修、电梯门机一体机调试与维修、电梯物联网智慧监测、电梯故障诊断云平台、传感检测、视频监控、智能考核系统,能实现智能电梯复杂的逻辑控制、智能控制,通过该平台的操作训练可考核学生掌握智能电梯维护的综合能力,如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、电梯一体机设置与调试、电梯门机一体机参数设置、电梯群控功能调试、电梯故障排除、运行维护等。

二、技术性能要求

1.输入电源：三相五线制AC380V±10% 50Hz；

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m；

3.装置容量：＜4.0kVA；

4.整机参考尺寸（长宽高）：≥6000mm×4000mm×3530mm；

5.参考整机重量：约2500KG

6.安全保护措施：要求具备接地保护、漏电保护功能,安全性符合相关的国标标准。

三、产品结构、参数及功能组成规格要求：

1、配备四层电梯对象系统,可进行并联或者群控,安装有驱动装置、轿厢及对重装置、导向系统、门机机构、外呼召唤盒、内呼操纵箱、安全保护机构等组成。驱动装置由同步永磁无齿轮曳引机（带有制动器、导向轮、工业编码器）、曳引钢丝绳和绳头组合等部件组成；导向系统由井道钢架、工业级导轨、导靴等组成；门机机构由轿门、层门、开关门机构、安全触板、门安全光幕保护、门机力矩安全保护、门套等部件组成；安全保护机构由超载装置、缓冲器、安全钳、限速保护装置、终端极限开关安全保护等部件组成。

尺寸（长宽高）：约1200mm×约1200mm×约3530mm。

2、配备真实电梯门机及轿厢系统,包括门安全触板保护装置、门机力矩安全保护装置、厅门（出入口≥2000 mm800mm）、厅门自动闭合装置、电动机、控制装置、传动装置、轿厢（长宽高≥1300mm×1100mm×2100mm）、称重传感器等组成。

尺寸（长宽高）：约2000mm×约1580mm×约3000mm。

3、电梯底坑：包括楼梯、缓冲器、底坑电气设施等。

尺寸（长宽高）约1800mm×约1100mm×约1850mm。

4、配备电梯电气控制柜1：包含控制器、低压电气（继电器、接触器、热继电器等）、安全及门锁回路、人机界面等组成。

配置双控制系统：

（1）内嵌电梯标准柜,安装有一体化控制器,空气开关、接触器、开关电源、抱闸电源、轿厢板、指令板、制动电阻、上下行按钮、急停及检修开关等组成,

（尺寸：约970 mm×约430mm×约220mm）；

（2）配备电气控制系统,含可编程控制器FX5U-64MR/ES,触摸屏TPC7032KT及电气附件等,

尺寸（长宽高）：约800mm×约720mm×约1880mm。

5、配备电梯电气控制柜2（带故障设置功能）：包含控制器、低压电气（继电器、接触器、热继电器等）、安全及门锁回路、考核系统、人机界面等组成。配置双控制系统：

（1）安装有一体化控制器,空气开关、接触器、开关电源、抱闸电源、轿厢板、指令板、制动电阻、上下行按钮、急停及检修开关等组成,可实现电梯常见故障、线路故障检测及排除

（2）配备电气控制系统,含可编程控制器FX5U-64MR/ES,触摸屏TPC7032KT及电气附件等。

尺寸（长宽高）：约800mm×约720mm×约1880mm。

6、电梯一体化控制器,矢量控制/VF控制,可驱动同步、异步曳引机,支持开环低速运行。可进行两台电梯的直接并联/群控,支持多种通讯协议。具有井道自学习、全集选运行、开门时间设定、语音报站、平层调整、司机操作运行、满载直驶、VIP服务功能、超载保护等功能,输出电流约13.0A,功率约5.5KW。安装于电梯电气控制柜中。

7、轿顶箱：一体式塑胶设计,面板拉丝处理,造型大气美观。IP21级防水,产品环境适应能力强。满足新国标GB7588.1要求。IP65级按钮,百万次寿命,长效可靠。

8、配置同步永磁无齿轮曳引机,安装于电梯对象系统顶部；

主要参数如下：

参数名称参	参数
额定载重	450kg
额定电流	5A
额定频率	10.0Hz
额定速度	0.5m/s
额定功率	1.5kw
额定输出转矩	240N·m
额定电压	380V
额定转速	60r/min
工作制S5-40%ED	S5-40%ED
级数	20
外壳防护等级	IP41
曳引比	2:1
绝缘等级	F
自重	250kg
曳引轮节圆直径的线速度	1.0m/s

9、配置双向限速器；

主要参数如下：

参数名称参	参数
额定载重	1.0m/s
绳轮节圆直径	φ200mm
限速器钢绳公称直径	标配φ6mm
制动拉力	≥500N
涨紧配重	≥6kg
磁铁电压	标配AC220V 是一表示2
工作位置	轿厢侧
上行控制	永磁同步曳引制动器
下行控制	安全钳
远程操作	可电气控制测试动作及电气开关复位,机械机构可自动复位

10、配置瞬时式安全钳；

主要参数如下：

参数名称参	参数
额定速度	≤0.63m/s
总允许质量	1250kg（10）
匹配导轨	10mm（可选）
结构形式	单模式+单滚柱
提拉形式	单提拉（M8）

11、配置OH-025液压缓冲器（轿厢缓冲使用）以及OH-J11聚氨酯缓冲器。

主要参数如下：

参数名称参	参数
总允许质量	300-1500kg
油液规格	HL46液压油
产品类型	耗能型
自由状态高度	60mm
产品类型	蓄能型

12、电梯导向轮采用聚氨酯材料的导向轮,重量轻,槽数4槽,钢丝绳直径φ8,总直径200mm,槽距12mm；

13、绳头组合,绳头直径8mm,总长约380mm；

14、轿厢导靴及配重导靴,根据实际导轨导向面宽度更换靴衬；

15、对讲系统：轿厢、轿顶、底坑、主机四方对讲；

16、配备IC卡系统,包括内召控制器、IC卡制卡器、IC卡加密狗、IC卡等；

17、配备电梯检修作业平台,包括上下楼梯、检修平台钢架,安全护栏等组成,安全护栏符合工业安全规范。

尺寸（长宽高）：≥4400mm×2800mm×3000mm。

18、配有万用表、绝缘电阻测试仪、噪声检测仪器、照度测量仪器、转速（或速度）检测仪器,内六角、水平尺及常用工具,如开口扳手、卷尺、螺丝刀（十字、一字）等；

19、铝型材电脑桌：

外形尺寸：长×宽×高=约625mm×约600mm×约1045mm。

立柱采用3060铝型材,底盘框架采用3030铝型材设计,简洁大方,外形美观。立柱前面用一体成型的L型冷轧钢支撑架加固,保证整体强度安全可靠。

桌面采用12mm厚的实心抗贝特复合板材,边缘倒圆,防火防水防静电、耐腐蚀。配键盘抽屉,键盘抽屉底部配可旋转收缩的鼠标托盘,键盘抽屉上面有放置笔的凹槽,功能齐全,采用静音导轨,坚固可靠,推拉顺畅。配四只1.5寸带刹车万向脚轮,移动方便。
