SBLY-FYA防烟排烟系统实训装置
一、系统概述：
防烟排烟系统 根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。

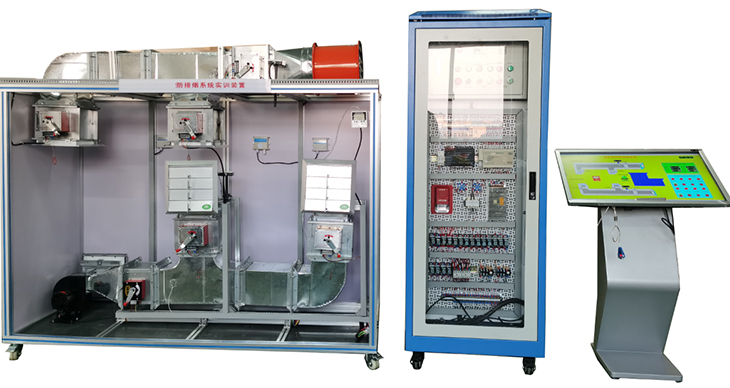

参考图
2、模拟排烟系统控制
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5，排烟防火防由控制执行器、渡锌钢板制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开
二、技术参数：
电压：AC220±10％ 50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜1000W
外形尺寸：2000mm×800mm×1800mm
三、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
四、主要配置清单
|
序号 |
名称 |
参数 |
数量 |
备注 |
|
1 |
消防防烟模拟间 |
工业铝型材制作分上下两层模拟 |
1间 |
|
|
2 |
正压风机 |
|
1套 |
小型模拟 |
|
3 |
防火阀 |
|
3套 |
|
|
4 |
排烟阀 |
|
3套 |
|
|
5 |
排烟风机 |
|
1套 |
小型模拟 |
|
6 |
加压风机 |
|
1套 |
小型模拟 |
|
7 |
排烟风管 |
|
1套 |
|
|
8 |
温度探测器 |
|
2只 |
|
|
9 |
湿度探测器 |
|
2只 |
|
|
10 |
CO2化碳探测器 |
|
1只 |
|
|
11 |
手动报警按钮 |
|
1只 |
|
|
12 |
声光报警器 |
DC24V |
1套 |
|
|
13 |
烟雾探测器 |
|
2只 |
|
|
14 |
DDC控制器 |
|
2套 |
|
