SB-PLCX1-ST60可编程控制器实验箱

PLC实训室设备、PLC实训箱满足《可编程序控制器（PLC）》课程的实践教学、学生课程设计、毕业设计。可开设实验实训项目。可掌握PLC基本指令，PLC编程和电气控制系统设计的一般方法，培养PLC控制系统调试能力，分析和解决工程实际问题的能力。
可编程控制器实验箱,PLC实验室设备是先进制造工程院校的专业PLC教学实验设备，为职业院校自动化专业本科学生的可编程控制器、电气控制技术及相关课程提供实验场所，并为相关的课程设计和毕业设计项目创造条件，促进了学科的建设和发展。通过实验可以使学生掌握可编程控制器的基本结构、工作原理、指令系统和编程方法；具备进行PLC控制系统设计、调试和维护的基本应用技能。

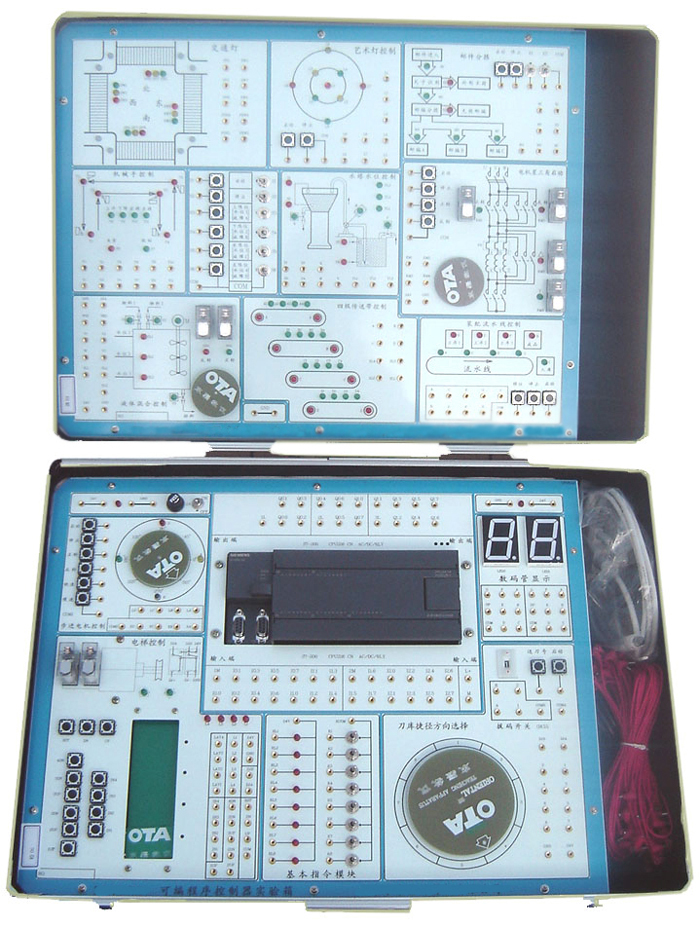

图片仅供参考

一、产品特点

1、PLC主机采用西门子S7-200 Smart ST60，该主机提供：输入36点、输出24点，功能上完全满足目前高等院校的PC教学要求，也可按照用户要求，使用其他品牌的PLC主机，如三菱、欧姆龙、松下、富士等，而实验模块不作改动。

2、采用模块化设计，包括PLC主机模块和14个实验模块。PLC主机模块把PLC的所有端口连接到实验面板上，各实验模块都有独立的输入、输出、公共端，这样实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。

3、较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性。

（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；

（2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；

（3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验。

具体实现如下：

（a）电梯模块采用实物减速直流电机和继电器控制桥厢运行，4个传感器对桥厢定位，从而实验闭环控制。

（b）刀库捷径方向选择模块，采用由单片机控制的步进电机作为执行机构，8个传感器对刀号进行定位，从而实验闭环控制。

（c）步进电机模块使用实物四相八拍的步进电机。

（d）电机星三角启动模块使用实物直流电动机和继电器，指示电机的正反转。

（e）液体混合控制采用实物直流电动机和继电器模拟搅拌机的运行，指示正反转。

4、实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

5、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。

6、触摸屏模块：提供WEINVIEW TK6071IP触摸屏，7英寸，分辨率800*480.

二、技术性能

1、输入电源：AC: 220V 50HZ

2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)

3、主机（推荐配置）：西门子S7-200 Smart ST60（DC电源）：输入36点、输出 24点。

4、输出24V、2A。过流、过载、过压保护

三、实验内容

（一）可完成六类PLC指令实验：

第一类基本指令实验

第二类定时器及计数器指令实验

第三类移位寄存器指令实验

第四类置位/复位及脉冲指令实验

第五类跳转指令实验

第六类常用功能指令实验

（二）可完成十三个PLC模块控制实验项目：

1、交通信号灯的自动控制

2、机械手的自动控制

3、加工中心刀库捷径方向选择控制 (支持自动识别当前位,自动纠正定位误差，采用由单片机控制的步进电机作为执行机构，8个传感器对刀号进行定位，从而实验闭环控制)

4、驱动步进电机的控制（使用实物四相八拍的步进电机）

5、舞台艺术灯饰的控制

6、四层电梯的控制（采用实物减速直流电机和继电器控制桥厢运行，4个传感器对桥厢定位，从而实验闭环控制）

7、LED数码管显示控制实验

8、交流电机Y/Δ形起动的控制（使用实物直流电动机和继电器，指示电机的正反转）

9、液体混合装置的自动控制面（采用实物直流电动机和继电器模拟搅拌机的运行，指示正反转）

10、水塔水位俱自动控制

11、邮件分拣系统的模拟运行

12、装配流水线控制

13、电镀生产线自动控制

(三)触摸屏实验

1、WINCC fl exible 组态软件安装使用

2、基本指令编程练习实验

3、组态演示实验

4、组态变量定义与管理实验

5、组态的动画连接实验

6、用户脚本程序实验

7、报警显示与报警数据报表输出实验

8、基于触摸屏的控制方式实验

（四）实验箱配有实验指导书，连接线等附件，免费提供软件及实验程序。

五、实验箱配合指导书可撑握下列指令的应用，清单如下：

（一）基本指令

（1）取指令

（2）取反指令

（3）与指令

（4）与非指令

（5）或指令

（6）或非指令

（7）输出指令

（8）求反输出指令

（9）电路块与指令

（10）电路块或指令

（11）定时器指令

（12）计数器指令

（二）功能指令：

（ 1）空操作指令

（2）结束指令

（3）互锁指令

（4）互锁清除指令

（5）跳转指令

（6）跳转结束指令

（7）锁存指令

（8）前沿微分指令

（9）后沿微分指令

（10）逐位移位指令

（11）通道移位指令

（12）高速定时器指令

（13）可逆计数器指令

（14）通道数据比较指令

（15）数据传送指令

（16）数据求反传送指令

（17）置位进位位指令

（18）复位进位位指令

（19）加法指令

（20）减法指令

（21）乘法指令

（22）除法指令

（23）十进制数转换为二进制数指令

（24）二进制数转换为十进制数指令

（25）译码指令

（26）编码指令等。

（三）几个基本电路的编程：

（1）常用启动/停止电路；

（2）延时接通/断开电路；

（3）计数器的应用；

（3）闪烁电路；

（4）移位寄存器的应用

五、实验室每人每套配置方案

1、微机自配1台。

2、万用表自配1只。

3、实验桌自配1/2张。

4、实验椅自配1 张。

SB-PLCX可编程控制器实验箱

一、产品特点

1、PLC主机采用三菱FX3U-48MT/ES-A可编程控制器，功能上完全满足目前高等院校的PC教学要求。也可按照用户要求，使用其他品牌的PC主机，如西门子、欧姆龙、松下、富士等，而实验模块不作改动。

2、采用模块化设计，包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块，也为以后实验系统的升级提供了保障。也可根据用户要求，更改不同的实验模块。

3、较多地采用了实物产品，提高了实验的真实程度，确保了实验的实用性。

（1）采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机，其中减速步进电机配有单片机控制的伺服电路，运转平滑、精确，噪声小；

（2）使用了十个继电器，并在实验板上画有继电器的正反转接法示意图，让学生理解并掌握继电器在正反转控制电路中的使用方法；

（3）使用了十二个传感器，可完成闭环控制实验，如电梯、刀库等实验。

5、在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。

6、配备MCGS工控组态软件，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。

7、实验项目丰富，扩展灵活，使用可靠，在教学活动或项目开发中易于使用和维护，是目前国内市场上一款性价比极高的PLC教学实验设备。

二、技术性能

1、输入电源：AC: 220V 50HZ ，有漏电保护开关

2、工作环境温度：-10-55℃ 相对湿度<85%(25℃)

3、主机（推荐配置）：

三菱FX3U-48MT/ES-A输入24点、输出 24点; 继电器输出。

扩展FX0N-3A模拟量模块

4、输出24V、2A。过流、过载、过压保护

三、实验内容

可完成六类指令实验:

第一类基本指令实验

第二类定时器及计数器指令实验

第三类移位寄存器指令实验

第四类置位/复位及脉冲指令实验

第五类跳转指令实验

第六类常用功能指令实验

可完成十三个模块控制实验项目：

1.交通信号灯的自动控制

2.机械手的自动控制

3.加工中心刀库捷径方向选择控制 [转盘的转动由步进电机控制（步进电机由单片机控制），转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]

序号	名称	型号	类型	备注
1	PLC实验箱（三菱FX3U-48MT	SB-PLCX	必配
2	三菱PLC编程电缆	SC-09	必配
3	导线	KT2ABD53	必配	若干
4	三菱RS485通信模块	FX2N-485-BD	选配	485工控组网用
5	232/485接口转换器		选配	485工控组网用，教师机用，每批次一个
6	4芯电话线		选配	4852控组网现场布线用，每台10米
仪器配置： 1、 PC机注：上述仪器可自行选购或由我公司代购。
