防烟排烟系统实训装置,防烟排烟

SBLY-FYA防烟排烟系统实训装置



一、系统概述:

防烟排烟系统 根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。

系统由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。

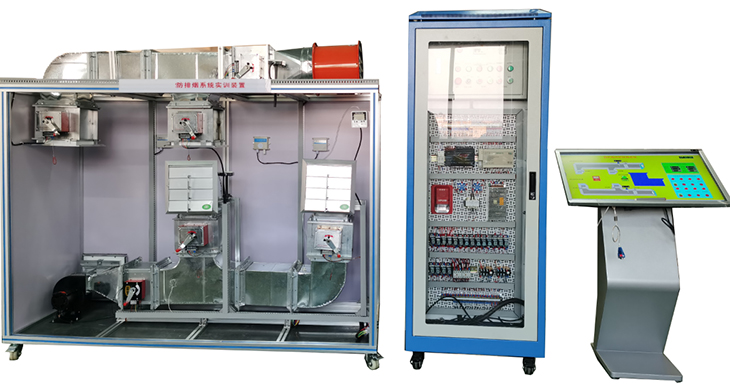

参考图

2、模拟排烟系统控制

消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。

3、加压送风机采用多翼式离心风机,

4、加压送送管道采用不燃材料制作,加压送风口和用常闭式,采用手动或电动开启控制方式,

5,排烟防火防由控制执行器、渡锌钢板制作而成。

6、排烟风机采用轴流风机,能在280度条件下作不小于30Min

7、排烟防火阀。安装在机械排烟设施的管道上,平时呈开启状态,火灾时当排管道内温度达到280度时关闭。

排烟口,安装在机械排烟风管上作为烟气吸入口中,平时呈关闭壮态。火灾时需要排烟时手动或电动打开

二、技术参数:

电压:AC220±10 50Hz

保护:具有漏电保护装置

环境温度:+4℃+45℃

装置容量:<1000W

外形尺寸:2000mm×800mm×1800mm

三、操作实训:

1、消防排烟系统的认识

2、消防防烟系统的认识

3、消防防类系统控制操作

4、消防排烟系统的手动操作

3、消防排烟系统的自动操作

4、消防排烟系统与操联动中心的操作

5、消防排烟系统的联动编程

6、消防防烟系统的联动编程

四、主要配置清单

序号

名称

参数

数量

备注

1

消防防烟模拟间

工业铝型材制作分上下两层模拟

1



2

正压风机



1

小型模拟

3

防火阀



3



4

排烟阀



3



5

排烟风机



1

小型模拟

6

加压风机



1

小型模拟

7

排烟风管



1



8

温度探测器



2



9

湿度探测器



2



10

CO2化碳探测器



1



11

手动报警按钮



1



12

声光报警器

DC24V

1



13

烟雾探测器



2



14

DDC控制器



2
