2023年9月17日? 液压与气压传动(轧钢机）综合实训装置

SB-YYQDZG液压与气压传动(轧钢机）综合实训装置

一、液压与气压传动(轧钢机）综合实训装置概述

液压与气压传动(轧钢机）综合实训装置依据相关国家职业标准及行业标准,结合各职业学校机械类、机电类专业要求,按照职业教育的教学和实训要求而研发,适用职业学校开设的"液压与气压传动技术"、"液压传动与控制"、"液压与PLC技术"、"气动与PLC技术"等课程的实训教学。实训系统集液压、气动、PLC电气控制及液压仿真技术于一体,除了满足专业实训教学,还能开展技能考核以及职业技能竞赛,通过开展项目式实训,培养学生液压泵站安装与调试、液压系统组装与调试、气动系统安装与调试、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。

二、技术参数

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz；

2.工作环境：温度-10℃～40℃相对湿度≤85%（25℃）

3.装置容量：≤5.0kVA

4.外型尺寸：实训平台尺寸：2200mm×900mm×980mm

双泵液压站尺寸：1400mm×700mm×900mm

模拟装置尺寸：1500mm×400mm×730mm

5.安全保护：具有漏电压、漏电流保护,安全符合国家标准

三、产品特点

1.贴近工业现场：液压泵站按照工业级标准设计,并增设考核点；液压和气动元件采用国内知名品牌,采用液压比例阀和叠加阀,与行业应用接轨；模拟装置采用工业典型的控制装置,接近行业实际运用。

2.系统组合灵活：采用模块化结构设计,模块和模块之间既可以独立运行,也可以由几个模块组合成综合控制系统,方便设备的升级和扩展。

3.综合性强：系统集各种工业液压气动元件、继电器控制单元、PLC控制单元于一体 ,是典型的电液气一体化的综合 ,不仅可以满足基本液压和气动系统实训教学、还可以完成工程训练及职业技能竞赛。

4.实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务,以职业实践活动为主线,通过"做中学",真正提高学生的动手技能和就业能力。

5.噪音低：采用电机和泵轴一体化连接,油箱和实训平台分开放置,采用高压胶管连接,使振源和其它机构不形成共振,大大降低了泵站产生的噪声和振动。

6.安全性强：带有电流型漏电保护,带有过流保护,防止误操作损坏设备；带相序保护,当断相或相序改变后,切断回路电源防止电机反转；系统配有超高压卸载保护功能,以免损坏元件及保证安全。

四、系统结构与组成

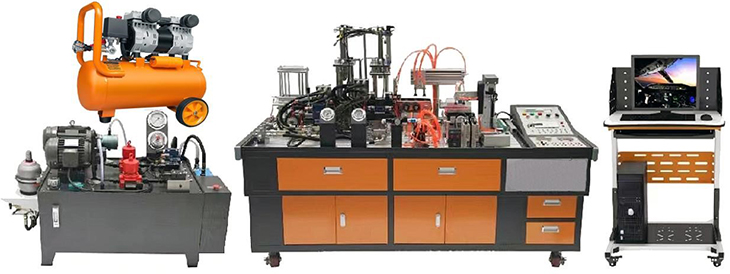

系统由液压与气动综合实训平台、工业双泵液压站和全自动轧钢冲压模拟装置三大部分组成。

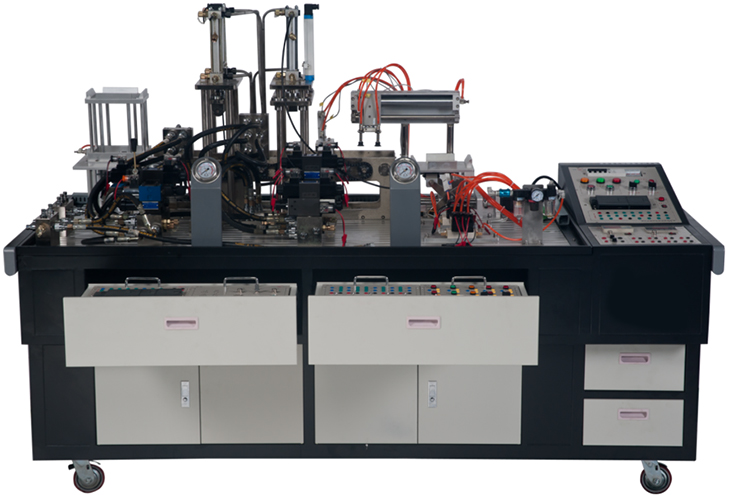

液压与气动综合实训平台主要由实训平台、液压元件模块、叠加阀实训模块、气动元件模块、电气控制模块、液压与气动仿真软件、测控仪表、装调工具、实训配件、电脑桌等组成。

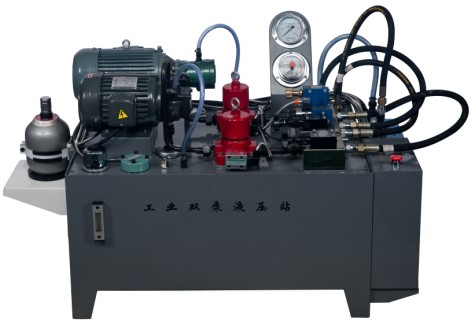

工业双泵液压站采用两套液压泵机组,其中一套为高压定量柱塞泵机组,另一套为限压式变量叶片泵机组,每套泵机组上均安装有系统调压组件,配套泵站控制单元,泵站系统中配置有系统压力表、风冷却器、蓄能器、液位控制继电器、油温液位计、压力管路过滤器、空气滤清器等。

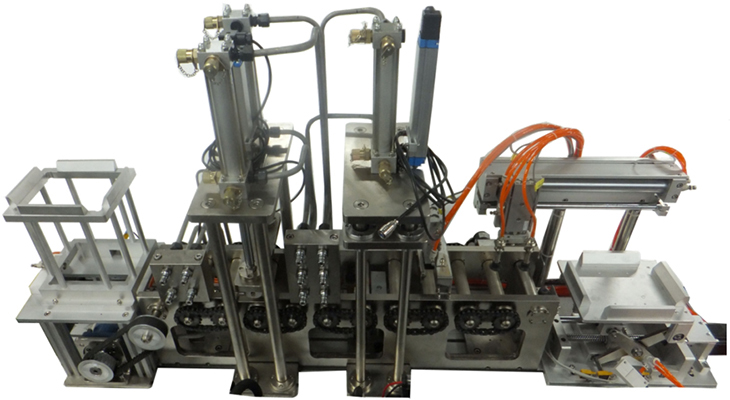

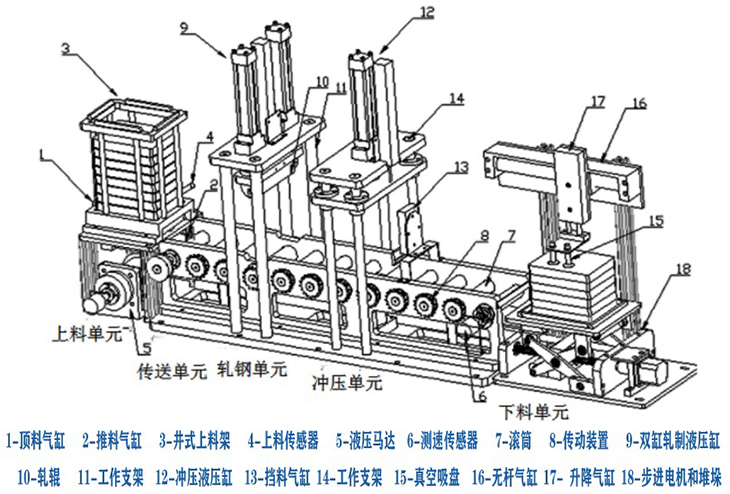

全自动轧钢冲压模拟装置由气动上料实训模块、传送实训模块（液压马达控制）、轧钢实训模块（双缸同步）、冲压实训模块和下料实训模块（气动机械手）组成,通过PLC控制可以完成独立站点的运行,也可以组成系统实现联动控制。

序号	实训模块名称		主要配置	数量
1	基础实训模块	实训平台	平台采用铁质双层亚光密纹喷塑结构,设有电气控制部件、实训元件存储柜、工具抽屉,底部安装有4只万向轮,方便移动和布局。尺寸：2200mm×900mm×980mm	1套
		电脑桌	尺寸：560mm×600mm×1020mm,铝型材和钣金结构,用于放置计算机,下方装有万向轮	1张
		导线架	欧式导线架,用于悬挂和放置实训专用连接导线,安装有五个万向轮。尺寸：530mm×430mm×1200mm	1套
		空气压缩机	公称容积24L,额定流量：116L/min,额定输出气压1MPa	1台
		配套工具	电工工具套装含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等；内六角扳手（九件套装）、内六角扳手（4mm）1把、活动扳手（0-150mm）1把、活动扳手（0-250mm）1把、活动扳手（0-300mm）1把、双开口呆扳手2把。	1套
		实训配件	工业液压胶管24根（含两端快速接头）；气管20米、T型三通(APE6)10个、管塞(APE6)10个；专用实训导线1包；使用说明书及实训指导书；软件光盘(包括PLC编程软件及PLC程序)；保险丝及其它易损件。	1套
2	电气控制模块	电源控制单元	电源控制单元由总电源控制及保护单元,电源电压指示单元、系统启/停控制单元、系统电源输出单元等组成。	1套
		DW-01 控制按钮模块	按钮模块配置5只带灯复位按钮开关、5只带灯自锁按钮开关、1只急停开关、1只二位旋钮开关、1只三位旋钮开关、1只蜂鸣器、以上器件所有触点全部引到面板上,方便于控制回路的连接。	1套
		DW-02A 西门子主机模块	采用西门子CPU224XP CN,AC/DC/Relay,14输入/10继电器输出,外加数字量扩展模块8路继电器输出,以及模拟量组合模块,4输入/1输出。	1套
		DW-02B 三菱主机模块	采用三菱第三代3U系列主机,FX3U-32MR 16点输入/16点继电器输出,外加模拟量组合模块FX2N4AD,FX2N2DA,4输入,2输出。	1套
		DW-03 继电器控制模块	配置8只直流24V继电器,1只直流24V时间继电器,触点全部引到面板上,方便于控制回路的连接。开关量(包括线圈)接线端子全部引到面板上,并且线圈得电时有相应的指示灯指示。	1套
		DW-04比例调速阀控制模块	供电电压：直流24V±10%；功率：50W；控制电压：±9V±2%；负载电阻：10Ω；最大输出电流：2200mA；振荡频率：2.5kHz等。	1套
3	测控仪表	耐震压力表	YN-60ZQ/10MPa量程范围0-10MPa,内置甲基硅油	2只
		压力变送器	0～10MPa	2只
		涡轮流量传感器	涡轮流量传感器	1只
		智能测量仪	智能仪表采用LED数码显示,内部控制采用先进的人工智能调节（AI）算法,具备自整定（AT）功能	1只
4	液压元件模块	双作用液压缸	行程200mm	2个
		二位三通电磁换向阀	3WE6A61B/CG24N9Z5L	2只
		二位四通电磁换向阀	4WE6C61B/CG24N9Z5L	1只
		单向阀	RVP8	1只
		液控单向阀	SV10PA2	2只
		单向节流阀	DRVP8-1-10B/	2只
		二通流量阀（调速阀）	2FRM5-31B/15QB	2只
		直动式溢流阀	DBDH6P10B/100	1只
		直动式顺序阀	DZ6DP1-5X/75	1只
		直动式减压阀	DR6DP1-5X/75 YM	1只
		压力继电器	HED4OP	2只
		比例调速阀	2FRE6B-20B/25QR	1只
		分支阀	三通2个、四通2个,45#钢表面镀镍处理	1套
		板式阀基座	45#钢表面镀镍处理,阀背部采用弹簧卡扣设计,阀板正面的进出油口安装有防漏油快速接头,由正面引出	1套
6	叠加阀实训模块	叠加式溢流阀	MBP-01-C-30	1只
		叠加式溢流阀	MBB-01-C-30	1只
		叠加式减压阀	MRP-01-B-30	1只
		叠加式顺序阀	MHP-01-C-30	1只
		叠加式压力开关	MJCS-02-A-2-DC24	1只
		叠加式压力开关	MJCS-02-B-2-DC24	1只
		叠加式单向调速阀	MSA-01-X-10	1只
		叠加式单向调速阀	MSB-01-Y-10	1只
		叠加式液控单向阀	MPW-01-2-40	1只
		三位四通电磁换向阀	DSG-01-3C2-D24-N1-50（O型）	1只
		三位四通电磁换向阀	DSG-01-3C4-D24-N1-50（Y型）	1只
		三位四通电磁换向阀	DSG-01-3C9-D24-N1-50（P型）	1只
		带应急手柄的电磁换向阀	DSG-01-3C3-DC24V-CA-N1（H型）	1只
		叠加阀双组基础阀板	45#钢表面镀镍处理,尺寸：150 mm×80mm×100mm	1只
		叠加式电磁单向节流阀	FMS-G0-02A(24V)	1只
		叠加阀三组基础阀板	45#钢表面镀镍处理,尺寸：200mm×80mm×100mm	1只
		叠加阀顶板	45#钢表面镀镍处理,尺寸：65mm×47mm×40mm	2只
		叠加阀压力表连接板	45#钢表面镀镍处理,尺寸：65mm×47mm×40mm	2只
7	气动元件模块	双作用气缸	MAL-CA-32×125-S-LB（含磁性开关及绑带）	2只
		气动三联件	AC2000-08	1只
		调压阀（带压力表）	SR200-08	2只
		单电控二位三通阀	3V210-08NC/DC24V	1只
		单电控二位三通阀	3V210-08NO/DC24V	1只
		单电控二位五通阀	4V210-08/DC24V	3只
		双电控二位五通阀	4V220-08/DC24V	2只
		三位五通电磁换向阀	4V230C-08/DC24V	1只
		单气控二位五通阀	4A210-08	2只
		单气控二位三通阀	3A210-08NO	2只
		单气控二位三通阀	3A210-08NC	2只
		双气控二位五通阀	4A220-08	2只
		气控延时阀	XQ230650（常闭式）	1只
		气控延时阀	XQ230650（常开式）	1只
		单向节流阀	ASC200-08	6只
		快速排气阀	Q-02	2只
		梭阀	ST-01	2只
		与阀	STH-01	2只
		滚轮杠杆式机械阀	S3R-08	2只
		气动阀底座	200M-3F	2只
		气动盲板	200M-B	3块

序号	实训模块名称	主要配置
1	模拟装置控制单元	采用西门子S7-200SMART? CPU? CR40数字量24点输入/16点输出,1个以太网通信端口,一个RS485串口。
1	模拟装置控制单元	采用三菱第三代3U系列主机,FX3U-32MT 16点输入/16晶体管输出,外加数字量扩展模块FX2N8EX,8输入。
2	气动上料实训模块	上料实训模块由井式上料机构、顶料气缸、推料气缸、机械结构件主要采用硬铝精加工,表面喷砂处理。
3	传送实训模块（液压马达控制）	传递实训单元采用同步带传动、链条传动等传动机构,由摆线液压马达、辊子链轮、12只滚筒、同步带轮、基座等部件组成。机械结构件采用45#钢精加工工艺而成,表面镀镍处理。
4	双轧钢实训模块（双缸同步）	轧钢实训模块由轧钢支架、轧钢辊子、辊子链轮、同步液压缸、直线位移传感器(CWY-DW-150）,机械结构件采用45#钢精加工工艺而成,表面镀镍处理。
5	冲压实训模块	冲压实训模块由冲压缸、上顶缸、定位缸、机械结构件采用45#钢精加工工艺而成,表面镀镍处理。
6	下料实训模块（气动机械手）	下料实训模块由真空吸盘,无杆气缸、双联气缸、步进电机、机械结构件采用硬铝精加工,表面喷砂处理等组成。

序号	实训模块名称	主要配置	数量
1	工业泵站油箱	最大容积140L,3mm钢板,亚光密纹喷塑	1只
2	定量柱塞泵组	定量柱塞泵：5MCY14-1B,排量5cc/r,系统额定压力：10MPa；电机：三相交流电压380V,额定功率：3KW,额定转速1420r/min,绝缘B	1套
3	变量叶片泵组	限压式变量叶片泵：VP-08额定流量8L/min,系统额定工作压力：6.3MPa,电机：三相交流电压380V,额定功率：1.5KW,额定转速1420r/min,绝缘B	1套
4	定量泵调压组件	系统调压阀底座、先导式溢流阀、二位三通电磁换向阀、直动式溢流阀、单向阀等组成	1套
5	变量叶片泵调压组件	系统调压阀底座、直动式溢流阀、单向阀等组成	1套
6	蓄能器	NXQ1-L1.6/20-H（含支架及抱箍）	1只
7	风冷却器	AH0608	1只
8	压力管路过滤器	QU-H10*20DLS	2只
9	抗磨液压油	L-HL32号	100升
10	耐震不锈钢压力表	YN-100ZQ/10MPa量程范围0-10MPa精度2.5级,内置甲基硅油,含固定支架	2只
11	泵站电气控制箱	泵站控制电气部分包含智能温度仪、液位继电器,交流接触器、热保护器,急停按钮等器件组成,电气元件接口全部开放,内置接线端子排,通过PLC可实现自动化远程控制	1只
12	油箱附件	油温液位计（YWZ-100T含测温功能）1只、清洁盖（FCL-04）1只、空气滤清器（QUQ2）1只、吸油过滤器（WU-40×100J）1只	1套
