初级电工实训考核柜,中级电工实训考核柜,高级电工实训考核柜 > 行业新闻 >维修电工实训考核装置

2024年1月19日

初级电工实训考核柜,中级电工实训考核柜,高级电工实训考核柜

初级电工实训考核柜,中级电工实训考核柜,高级电工实训考核柜,随着科学技术的迅猛发展，企业生产现代化和自动化进程的不断加快，新型设备、新技术的不断出现，企业对电工的技术要求越来越高。不仅要求专业知识扎实，还要操作技能过硬，来确保企业电气设备安全、可靠的正常运行，有效地提高劳动生产率，以较低的物质消耗使企业获得较好的经济效益。

初级电工实训考核柜,中级电工实训考核柜,高级电工实训考核柜,电工技术应用十分广泛，发展非常迅速并且日益渗透到其他学科，促进其发展，在社会主义建设中占有重要地位。学校需要更好地培养学生的电工技术技能，培养学生实际综合分析和应用能力的作用，以便更加适应岗位的需求。

通用电工实训鉴定考核装置是中职在电工(含初级、中级、高级电工)培训教学中，电工考核柜采用了照明电路，电动机电气控制电路的实际操作是不可缺少的一项技能训练，也是各级电工从业人员必须掌握的内容，也是劳动部颁发“电工技术等级标准”和“电工操作证”所规定的考核鉴定内容，通用电工实训鉴定考核装置它包括了照明电路、电力拖动控制电路等实验与实操接线等项目。电工实验柜为了培养学生在实践中的基本技能和接线技巧，从而大大丰富了课堂实习教学内容，提高了实习教学质量，让学员很快掌握实际操作技能知识与实践接线技巧，使培训教学和实习操作走向一个新领域。

电工技师考核实训室

电工技师考核实训室主要承担《电机与电气控制》、《电机与拖动》、《电机与变压器》、《机电设备维修》、《电气设备维修》、《机床控制电路》、《可编程控制器技术》、《PLC及其应用》等课程的教学、实训与考核。

电工技师考核实训室主要设备，电工及技师技能实训考核装置。可完成实验或实训项目有：日光灯电路的连接、直流电动机实验与实训、变频器面板功能参数设置和操作及对电机控制实训、电网过电流自动切换备用电源连接实训、简单的继电器程序控制电路和普通车床控制电路的连接、CA6140车床电气控制电路故障的设置与排除实训、X62W铣床电气控制电路单元常见故障的检查与排除实训、PLC的安装、接线和编程软件的使用实训、PLC对三相电动机控制、对十字路口交通灯控制、对自动送料装车控制实训、变频器与PLC综合应用实训、电力拖动仿真软件应用实训。

一、概述:

维修电工考证实训课是为机电类学生考取电工从业资格证书而开设的一门考证强化培训课，维修电工从业人员，都必须参加技能鉴定前的培训学习，并经鉴定合格后，才能取得电工从业资格证书。这门课对电工专业的学生来说至关重要，为提高实训教学质量和学生考证通过率提供一些经验和方法。

二、根据维修电工岗位要求，制定详细的教学计划：

维修电工岗位要求电工从事人员必须具备比较全面的专业理论知识，如电工电子理论知识，职业道德基本知识，安全文明生产和环境保护知识，法律法规知识，质量管理知识等。同时还必须具有比较熟练的操作技能水平，如能根据用电设备的性质和容量按图要求，对一般机械设备的主、控线路配电板进行配线，对整机电气安装和一般电气故障检修。国家新增规定维修电工从业人员，必须经电工安全技术培训并考核合格后，才能持证上岗作业。

教学中，根据维修电工岗位职业能力的要求，结合技能考核鉴定的实际，制定相应的教学实训计划，按内容规纳为六个部分。一是动力部分，要求作业人员能掌握低压电器的使用，能重懂电气原理图并按图接线，能排除三相异步电机的常见故障。二是照明部分，会导线的选择和连接，能正确安装单相、三相电度表和一般照明电路。三电子部分，能识别和检测半导体元器件二、三极管、晶闸管等，能焊接组装整流、滤波和稳压电子电路。四是电工工具部分，会安装使用移动式电动工具，会正确使用电工安全用具。五是急救部分，会触电急救方法，能正确使用电气防火灭火工具。六仪表部分，会正确使用常用电工仪表，如万用表，摇表，钳表。

三、加强学生实训管理，明确训练目标要求：

实训课开始时，先向学生明确实训管理要求。第一进实训室要统一穿工作服，工作鞋；第二实训开始前，要求学生先清点好各工位所配备的材料、元器件及工具，并做好记录；实训过程中，要求学生严格按指导老师的要求作业，不能私自通电；要爱护公物，不得随便乱拿乱摆各工位的器材，不得破坏、动用他人工位的器材设施，不得随意走动，互相打闹，一经发现视情节轻重给予处罚；注意安全文明生产要求。第三每天实训课结束，各工位和实训室要按6s要求管理。告知学生要严格遵守《实训室规章制度》，以养成良好的工作习惯。

明确好实训室管理要求后，重点讲维修电工考证实训这门课的重要性，让学生做到心中有数，端正好学习态度，在思想上高度重视该科目的学习。这门课对机电专业学生来说至关重要，如果这门课考核不合格，就不能报考维修电工中级、高级技能等级考核，毕业时拿不到毕业证书，也不能推荐实习就业，使学生懂得自己的责任和基本要求。

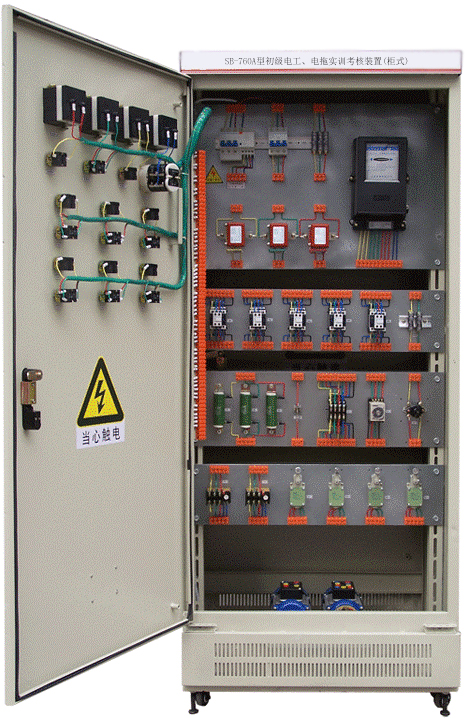

SB-760A型初级电工、电拖实训考核装置

初级电工电拖实训考核装置,初级电工考核柜,初级电工实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

价格:12500元/台

● 结构及电器配置：
该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
● 主要技术参数：
1、输入电源：电压AC380V±5%，电流5A 2、外形尺寸：700×500×1700cm 3、设备重量：230Kg
初级电工、电拖实训考核
●实验操作项目
1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁正反转控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、异步电动机自锁控制电路
15、异步电动机单向点动、起动控制电路
16、电阻降压起动控制电路
17、C620-1型车床控制电路
18、电动葫芦电气控制电路
19、白炽灯控制电路
20、日光灯控制电路
21、触摸开关控制白炽灯电路
22、声控开关控制楼梯白炽灯电路
23、人体感应开关控制楼梯白炽灯电路
24、单相电度表直接安装电路
25、单相电度表间接安装电路
26、三相电度表直接安装电路
27、三相电度表间接安装电路
28、电压表、电流表安装电路
29、一台电流互感器用于单相回路的接线电路
30、三台电流互感器接成星形接线电路
31、三台电流互感器接成三角形接线电路
32、Y3150型滚齿机控制电路
33、单相电动机控制电路
34、电流互感器与电流表配用接线电路
35、两台电流互感器差接接线电路
36、万能转换开关和电压表测量三相电压接线电路
…………………自由设计项目
电机配置：2台三相异步电动机（180W）

初级电工、电拖实训考核装置每台配置清单（柜式）

一．电工部分

序号	名称	数量	单位	备注
1	日光灯实训组件	1	套
2	彩色灯泡及灯座	10	套
3	单线开关	1	只
4	二线开关	1	只
5	单相漏电开关	1	只
6	三相开关	1	只
7	调光开关	1	只
8	触摸延时开关	1	只
9	人体感应自动开关	1	只
10	声光控延时开关	1	只
11	盒式开关	1	只
12	插座	2	只
13	螺旋式溶断器	2	只
14	4uF电容	1	只
15	单相电度表	1	只
16	单相交流电机	1	只

二．电拖部分

序号	型号	名称	数量	单位	备注
1	D247LE﹣32	三相漏电开关	1	只	正泰
2		电流互感器	3	只	正泰
3	DT862﹣4	三相四线有功电能表	1	只	正泰
4	CJX2﹣0901	交流接触器	5	只	正泰
5	JZ7﹣44	中间继电器	2	只	正泰
6	JR36﹣20	热继电器	3	只	正泰
7		螺旋式熔断器	4	只	正泰
8	YBLX﹣19/21	行程开关	4	只	正泰
9	ST3	电子式时间继电器	2	只	SUNWORLD
10		桥堆	1	只
11		可控硅	1	只
12	380（△）180W	三相异步电机	2	只
13	220V 180W	单相电机	1	只

三．控制面板部分

序号	型号	名称	数量	单位	备注
1	6L2	交流电压表 450V	1	只	精华
2	6L2	交流电流表 30A	3	只	精华
3		指示灯	7	只	正泰
4		控制按钮	8	只	正泰
5		转换开关	1	只	长江

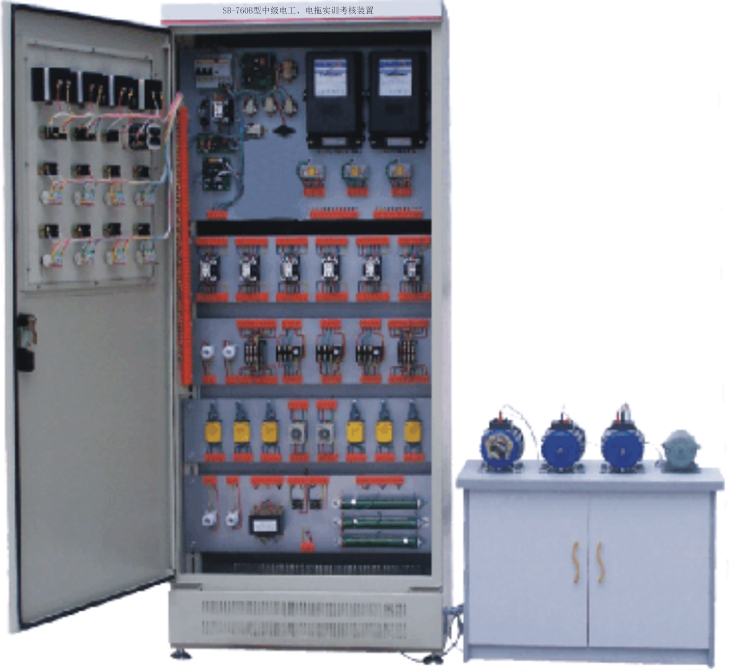

SB-760B型中级电工、电拖实训考核装置

一、产品特点：

中级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

二、结构及电器配置：

该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。

三、主要技术参数：
1、输入电源：电压AC380V±5%，电流5A。
2、外形尺寸：700cm×500cm×1700cm
3、设备重量：230Kg
四、实验操作项目：
1.触摸开关控制白炽灯电路；
2.白炽灯控制电路；
3.人体感应开关控制楼梯白炽灯电路；
4.声控开关控制楼梯白炽灯电路；
5.日光灯控制电路；
6.单相电度表直接安装电路；
7.单相电度表间接安装电路；
8.单相电动机控制电路；
9.并励直流电动机调磁调速电路；
10.并励直流电动机电枢回路串电阻调速电路；
11.并励直流电动机电枢回路串电阻二级起动控制电路；
12.并励直流电动机电枢反接法正反转控制电路；
13.电流互感器与电流表配用接线电路；
14.电压表、电流表安装电路；
15.三相四线有功电度表直接安装电路；
16.三相四线有功电度表间接安装电路；
17.三相四线无功电度表直接安装电路；
18.三相四线无功电度表间接安装电路；
19.一台电流互感器用于单相回路的接线电路；
20.两台电流互感器接成不完全星形接线电路；
21.三台电流互感器接成星形接线电路；
22.两台电流互感器差接接线电路；
23.三台电流互感器接成三角形接线电路；
24.万能转换开关和电压表测量三相电压接线电路；
25.异步电动机点动控制电路；
26.异步电动机自锁控制电路；
27.具有过载保护自锁控制电路；
28.异步电动机单向点动、起动控制电路；
29.异步电动机两地控制电路；
30.异步电动机联锁正反转控制电路；
31.正反转点动、起动控制电路；
32.双重联锁正反转控制电路；
33.自动往返控制电路；
34.位置开关作自动停止正反转起动控制电路；
35.带有点动的自动往返控制电路；
36.异步电动机星、三角控制电路；
37.接触器控制星、三角控制电路；
38.串电阻降压起动控制电路；
39.异步电动机反接制动控制电路；
40.异步电动机能耗制动控制电路；
41.双速电动机的切换运行控制电路；
42.手动顺序起动控制电路；
43.自动顺序起动控制电路；
44.C620-1型车床控制电路；
45.电动葫芦电气控制电路；
46.Y3150型滚齿机控制电路；
……自由设计项目。
注：本装置配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)。

中级电工、电拖实训考核装置（柜式）每台配置清单

一．电工部分

序号	名称	数量	单位	备注
1	日光灯实训组件	1	套
2	彩色灯泡及灯座	10	套
3	单线开关	1	只
4	二线开关	1	只
5	单相漏电开关	1	只
6	三相开关	1	只
7	调光开关	1	只
8	触摸延时开关	1	只
9	人体感应自动开关	1	只
10	声光控延时开关	1	只
11	盒式开关	1	只
12	插座	2	只
13	螺旋式溶断器	2	只
14	4uF电容	1	只
15	单相电度表	1	只
16	单相交流电机	1	只

二．电拖部分

序号	型号	名称	数量	单位	备注
1	D247LE﹣32	三相漏电开关	1	只	正泰
2		电流互感器	3	只	正泰
3	DT862﹣4	三相四线有功电能表	1	只	正泰
4	DX862﹣4	三相四线无功电能表	1	只	正泰
5	CJX2﹣0901	交流接触器	6	只	正泰
6	JZ7﹣44	中间继电器	2	只	正泰
7	JR36﹣20	热继电器	3	只	正泰
8		螺旋式熔断器	4	只	正泰
9	YBLX﹣19/21	行程开关	6	只	正泰
10	ST3	电子式时间继电器	2	只	SUNWORLD
11		桥堆	1	只
12	200KVA	变压器	1	只	德力西
13		可控硅	1	只
14	1K／100W	可调瓷盘	3	只	德力西
15	380（△）180W	鼠笼式三相异步电机（带离心开关）	1	只
16		双速异步电机	1	只
17	50W／220V	直流并励电动机	1	只

三．控制面板部分

序号	型号	名称	数量	单位	备注
1	6L2	交流电压表 450V	1	只	精华
2	6L2	交流电流表 30A	3	只	精华
3		指示灯	7	只	正泰
4		控制按钮	8	只	正泰
5		转换开关	1	只	长江

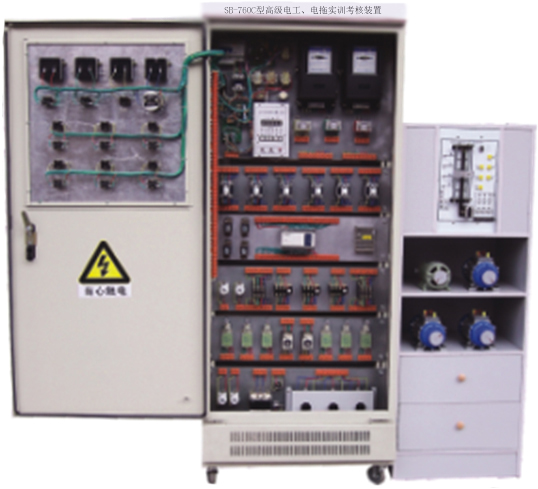

SB-760C型高级电工、电拖实训考核装置

高级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

价格:28750元/台

● 主要技术参数：
1、输入电源：电压AC380V±5%，电流5A 2、外形尺寸：700×500×1700cm 3、设备重量：230Kg
●实验操作项目
1、触摸开关控制白炽灯电路
2、白炽灯控制电路
3、人体感应开关控制楼梯白炽灯电路
4、声控开关控制楼梯白炽灯电路
5、日光灯控制电路
6、单相电度表直接安装电路
7、单相电度表间接安装电路
8、单相电动机控制电路
9、并励直流电动机调磁调速电路
10、并励直流电动机电枢回路串电阻调速电路
11、并励直流电动机电枢回路串电阻二级起动控制电路
12、并励直流电动机电枢反接法正反转控制电路
13、电流互感器与电流表配用接线电路
14、电压表、电流表安装电路
15、三相四线有功电度表直接安装电路
16、三相四线有功电度表间接安装电路
17、三相四线无功电度表直接安装电路
18、三相四线无功电度表间接安装电路
19、一台电流互感器用于单相回路的接线电路
20、两台电流互感器接成不完全星形接线电路
21、三台电流互感器接成星形接线电路
22、两台电流互感器差接接线电路
23、三台电流互感器接成三角形接线电路
24、万能转换开关和电压表测量三相电压接线电路
25、异步电动机点动控制电路
26、异步电动机自锁控制电路
27、具有过载保护自锁控制电路
28、异步电动机单向点动、起动控制电路
29、异步电动机两地控制电路
30、异步电动机联锁正反转控制电路
31、正反转点动、起动控制电路
32、双重联锁正反转控制电路
33、自动往返控制电路
34、位置开关作自动停止正反转起动控制电路
35、带有点动的自动往返控制电路
36、异步电动机星、三角控制电路
37、接触器控制星、三角控制电路
38、串电阻降压起动控制电路
39、异步电动机反接制动控制电路
40、异步电动机能耗制动控制电路
41、双速电动机的切换运行控制电路
42、手动顺序起动控制电路
43、自动顺序起动控制电路
44、C620-1型车床控制电路
45、电动葫芦电气控制电路
46、Y3150型滚齿机控制电路
47、PLC控制电动机启停
48、PLC控制电动机Y/△启动
49、PLC控制电动机正反转
50、PLC控制电动机顺序启动
51、PLC控制电动机往返运动
52、PLC控制电动机Y/△转换时间的调节
53、四层电梯控制系统
…………自由设计项目。
注：本装置配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)，一台四层电梯仿真模型。
