[产品型号]:SBYY-CZ [产品名称]:液压元件拆装实训台 [价    格]: [在线客服]:

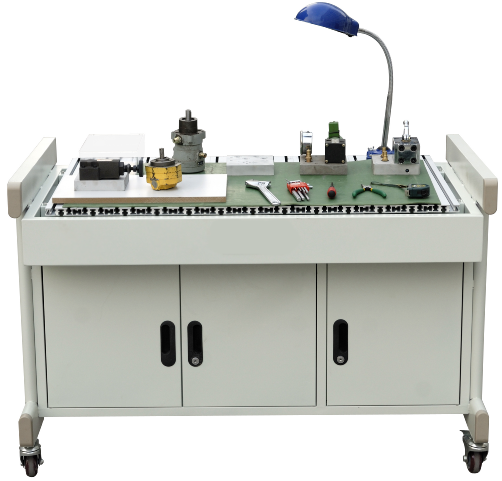

SBYY-CZ液压元件拆装实训台



液压元件拆装实验台,液压拆装台,液压阀拆装实训装置配有各种典型的液压泵、液压阀和液压缸、液压马达等液压元件及拆装工具,通过对各类液压元件的拆装实训。

一、概述
液压元件拆装实训台,液压元件拆装工作台,液压元件是液压系统的重要组成部分,本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识,适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源:单相AC 2200 V±10% 50Hz;
2、温度:-10~50℃;
3、外形尺寸:约长×宽×高=1230mm×700mm×820mm;
4、整机功耗:≤1.0 kVA;

5、安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、配置及技术性能
1.动力元件
低压齿轮泵(CB-B4)、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)
2.控制元件

直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、高压溢流阀(DB-10)、减压阀(J-10B)、节流阀(L-10B)单向阀(I-10B)、换向阀(34E-10B)、高压 换向阀(3WE6A)等。
3.执行元件:单出杆双作用液压缸
4.其它要求:主体采用金属框架制作,表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装时的碰撞而引起的噪音,在台面上铺设有防静电橡皮垫。
5.拆装工具:内六角扳手一套、游标卡尺0~250、0~25外径千分尺、300钢板尺一跟、开口板子二把、螺丝刀一把、200台虎钳一台等、小元器件盒一个、清洗盆两个等。
二、实训项目
1.液压缸拆装实训
2.液压泵拆装实训
3.方向控制阀拆装实训
4.压力控制阀拆装实训
5.流量阀控制拆装实训

五、设备配置清单

序号

元件名称

规格/型号

数量

单位

备注

1

实训装置

1230x700x820mm

1

铁质双层亚光密纹喷塑结构

2

齿轮泵

BB-B6

1

3

柱塞泵

5MCY-1

1

4

叶片泵

YB1-10B

1

5

直动式溢流阀

P-B10

1

6

先导式溢流阀

Y-10B

1

7

减压阀

DR10-4-5X10Y

1

8

节流阀

DVP6

1

9

调速阀

2FRM5-31B/15QB

1

10

液控单向阀

SV10PA1-30

1

11

三位四通换向阀

4WE6E61B/CG24N9Z5L

1

12

单杠双作用液压缸

MOB40-200

1

13

钢皮尺

30CM

1

14

千分尺

0~25mm

1

15

卡簧钳(内、外)

P1ERS

2

16

活动扳手

6”-150mm

1

17

10”-250mm

1

18

内六角扳手

JTECH

1

19

拆装垫块

1

元件在垫块上拆装

20

橡胶垫皮

1
