信号与系统及数字信号处理平台

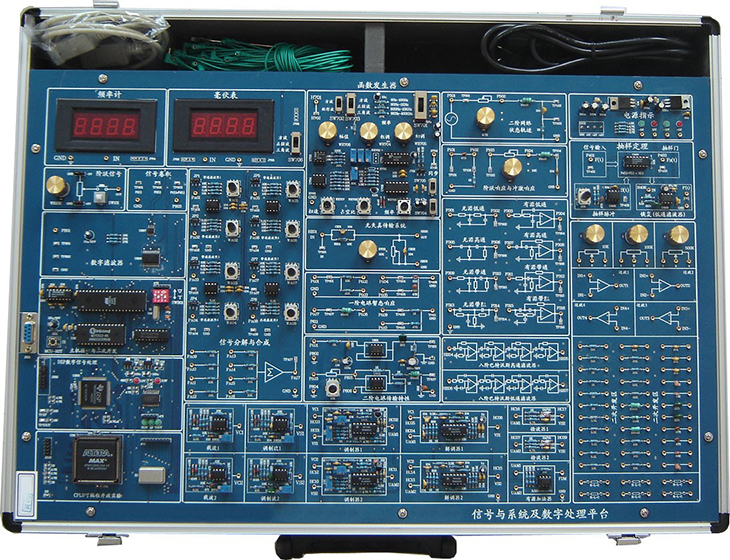

SB-XH3信号与系统及数字信号处理平台

一、系统介绍

信号与系统及数字信号处理平台,是本公司开发人员采用先进的技术手段专门为《信号与系统》("九五"国家级重点教材、清华大学郑君理等编制)课程而设计的,该实验仪提供了信号的频域、时域分析的实验手段,增加了数字信号处理功能。利用该实验箱可进行阶跃响应与冲激响应的时域分析;连续时间系统的模拟;抽样定理与信号恢复的分析与研究;一阶、二阶电路的暂态响应;二阶网络状态轨迹显示、借助于DSP技术实现信号频谱的分析与研究、信号的分解与合成的分析与实验;各种模拟、数字滤波器的设计与实现等内容的学习与实验。

实验箱采用的DSP数字信号处理新技术,可以将模拟电路难以实现或实验结果不理想的"信号分解与合成""信号卷积"等实验得以准确地演示,并能生动地验证理论结果;系统地了解并比较各种模拟滤波器(无源、有源)和数字滤波器的性能及特性,并可学会数字滤波器的设计与实现。

实验箱配有DSP标准的JTAG插口及DSP同主机PC机的通信接口,可方便学生在我公司提供的软件的基础上进行二次开发(可用仿真器或不用仿真器),完成一些数字信号处理、DSP应用方面的实验。如:各种数字滤波器设计、频谱分析、卷积、A/D转换、D/A转换、DSP定时器的使用、DSP基本I/O口使用等。内置信号源、频率计、毫伏表、数字存储示波器(含数据采集)。

二、系统特点:

1、紧扣教学大纲、内容简洁、重点突出:以高等教育出版社的国家重点教材"信号与系统"(郑君里)一书为背景,对课程的大部分章节均提供有实验项目,使实验内容具有教学性和通用性,同时也使学生通过实验环节更透彻得掌握原理性的知识。

2、电路模块化设计:每一个实验单元均以一模块来划分,实验名称与模块名相对应。模块内的电路在相应的位置画出,使实验者一目了然。

3、采用了DSP数字处理的新技术。随着科学技术的不断发展,信号的数字处理技术在实际中的应用范围大大扩展,无所不在。通过数字处理可以将模拟电路难以实现或实验结果不理想的"信号分解与合成""信号卷积""频谱分析"等实验得以准确地演示,并能生动地验证理论结果;可以比较数字滤波器与模拟滤波器的性能优劣。

4、二次开发功能:能通过DSP数字信号处理单元和主机接口与二次开发区,可使学生设计各种数字滤波器、对模拟信号进行频谱分析、卷积运算等丰富的实验项目。

5、实验仪自带采样频率1M的数字虚拟存储示波器,能对实验信号进行实时采样。为学校大大地节省了硬件设备的投资。

三、实验内容

可完成以下25个实验:

1、基本运算单元实验(单元电路、信号源、频率计、电压表)

2、阶跃响应与冲激响应实验

3、连续系统的模拟实验

4、模拟滤波器实验(无源、有源、低通、高通、带通、带阻)

5、抽样定理实验

6、二阶网络状态轨迹实验

7、一阶电路暂态响应实验

8、二阶电路暂态响应实验

9、二阶电路传输特性实验

10、信号卷积实验

11、矩形信号的分解实验

12、矩形信号的合成实验

13、幅度对信号合成的影响

14、相位对信号合成的影响

15、锯齿波信号的分解/合成

16、信号的调制与解调实验

17、信号的频谱分析

18、频分与复用实验

19DSP应用实验

20DSP数字信号处理单元实验

21、数字滤波器实验(低通、高通、带通、带阻)

22、八阶高通、低通滤波器(巴特沃斯)实验

23、各种模拟、数字滤波器性能比较实验

24、主机接口与二次开发区

25CPLD编程开放模块

四、实验箱的技术指标

电源参数:+5V2A-5V0.5A+12V0.5A-12V0.5A

频率计:可测量的信号频率范围:0300KHz

毫伏表:可测量的信号频率范围:0100KHz

可测量的信号幅值范围:1mV10V

信号源:可产生正弦波、三角波、方形波三种波形。

幅值(峰峰值): 正弦波012V

三角波018V

方 波020V

频率:(四档可调)正弦波2Hz100KHz

三角波2Hz100KHz

方 波2Hz100KHz
