维修电工技能智能实训考核装置

SBWXG-01E1维修电工技能智能实训考核装置

一、概述：

维修电工技能智能实训考核装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置,通过本实训装置的实训操作,能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该装置不仅可供学生实训操作,也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。

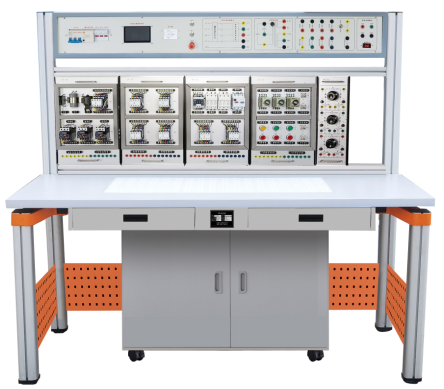

（参考图）

二、特点：

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。

2.操作台只需三相四线的交流电源,即可投入使用；

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类的电气拖动系统,能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；

4.继电接触控制线路实训所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行

接线,有利于保护元器件；实训时通过线槽走线,进行工艺布线训练；

5.接触器和热继电器等电气元件均采用国内外知名品牌,保证设备的品质、性能；

6.设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全；各电源输出均有监示及短路保护等功能,当实训时发生误操作或因接线错误而造成短路时,装置能自动保护,避免烧毁保险丝和损坏电器,保障实训顺利进行；

7.实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线,安全快捷；

8.装置上设有三相电源输出短路软截止保护功能,防止了学生实训时由于接线错误或误操作而发生短路损坏元器件,同时能保障实训顺利进行并节约了实训的成本。

三、技术性能：

1.输入电压：三相五线制380V±10%? 50Hz

2.工作环境：环境温度范围-10～＋40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜1.5KVA

4.外形尺寸：1600×700×1630mm3

四、装置配备：

（一）DW02电源控制机箱

电源控制机箱为铁质双层亚光密纹喷塑结构,铝质面板。

主控功能板配备资源：

1.三相四线电源输入经漏电保护开关与保险后向实训台供电；

2.控制屏上有450V指针式交流电压表1只,通过波段开关切换可以观测三个电网电压；

3.交流低压电源：设有变压器一只,原边220V、副边26V和6.3V的交流电压,6.3V用于信号指示灯电源,26V用于能耗制动中整流电路的交流电源；

4.4只5408二极管,用于能耗制动的整流电路；

5.三只50Ω/50W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

6.无线智能考核系统（与机床电路配套考核）

采用最新MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统,系统稳定、不易感染病毒。

控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离,避免复杂连线干扰控制器,系统更加可靠。

驱动模块内置智能故障设置控制系统,配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口,可无线组网通讯和RS232有线通讯。

手持移动控制终端采用7寸高清晰彩色液晶触控屏,中文菜单式触控操作界面,人机对话友好。手持移动控制终端可控制任意一台带驱动模块的。

手持移动控制终端不联网时可作单机操作,当带驱动模块的无线组网时,手持移动控制终端可无线进网作为联网终端,可作学生机登录实训与考核的操作终端,也可作教师机登录出题设故的操作终端。

可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

用户可选择通过无线或RS-232串口通讯与其它配套的无线故障设置控制系统组成一个网络,通过主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

（二）实训桌

实验桌规格为1600（长）*700（宽）*1500（高）,桌子左右各设有两个抽屉,实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺（非焊接工艺）,经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸：70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放实训挂箱等,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸,配上特制拉模成型的二根带滑槽横梁铝型材,组成电气实验挂箱支架。支架与电气控制实验挂箱配套,上下方便,左右移位自如。支架顶部安装电源控制机箱。

（三）实训挂箱

挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等,所有器件均采用国内知名品牌。各种实训元器件的接线都在接线端子排上进行接线,避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗,通过走线槽走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线,安全快捷。

序号	名称	单位	数量	备注
1	维修电工实训考核台架	台	1	外形尺寸：1600mm×700mm×1650mm；材料：钢木结构；符合国家相关环保要求；输入电压：AC? 380 V±10%? 50 Hz三相五线；容量：＜1.5 kVA；实验屏：用于挂置实训单元挂板
2	实训单元挂箱及电机	块	1	DW-01	维修电工实训组件（一）
		块	1	DW-02	维修电工实训组件（二）
		块	1	DW-03	维修电工实训组件（三）
		块	1	DW-11	仪表照明实训考核组件（二）
					三相鼠笼式电动机380VY/△
					三相鼠笼式电动机380V/Y（带速度继电器）
					双速异步电动机380V/YY/△
3	智能机床考核挂箱	套	1	CA6140车床电气控制电路智能化实训考核挂板
3	智能机床考核挂箱	套	1	X62W型铣床电路智能化实训考核挂板
4	无线智能考核系统	套	1	可通过PC机或平板电脑控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,教师与学员界面分开,教师通过密码进入教师界面出题,学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致) 可自由设定任意一处有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。用户可选择通过无线或RS-232串口通讯与其它配套的无线故障设置控制系统组成一个网络,通过示教台主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
5	电工连线	套	1	8根（一端安全叠插一端叉）：长1000mm黄2条、绿2条、红2条、黑2条；15根（安全叠插）：长600mm黄3条、绿3条、红3条、蓝3条、黑3条。
6	实验说明书	套	1	指导学生实训
