2020年12月9日

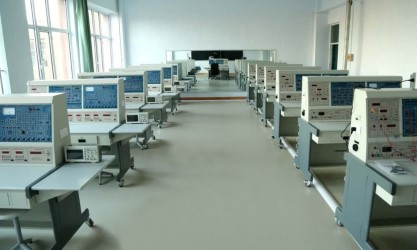

SBJSD-990D2电子技术综合实验装置
电子技术综合实验装置,电子技术实验设备隶属于电类及非电类专业开设模拟电子技术实验、数字电子技术实验及非电类专业电工电子学中电子部分实验,还为电子类专业有关的课程设计、综合实验及毕业设计及开放实验提供实验场所。电子技术综合实验装置、模拟电路实验箱、数字电路实验箱等仪器设备和无线电综合测试仪、失真度测量仪、晶体管特性图示仪等测量设备。同时,实验室还配备了大量的电子元器件供学生设计电路、制作、组装电子产品。为电子技术相关课程的学习提供了很好的实验条件,激发了学生学习的兴趣,进而提高学生的工程实践、技术应用、设计开发和创新能力。
电子技术综合实验装置能对上述课程的全部实验项目和课程设计进行实验操作,完全符合实验教学大纲的要求,同时为高层次的数字系统的设计开发实验及教师、研究生开发新实验和进行科学研究提供良好的工作条件。
电子技术综合实验装置特别适用于现有院校 "模电"、"数电"实验室的更新改造；为职业学院、中专、职校等新建或扩建实验室,迅速开设实验课提供了理想的实验设备。
1、通用性强电子技术综合实验装置综合了目前国内各类学校电子类课程的实验内容,故能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整。
2、配套性强从仪器仪表、专用电源到实验连接专用导线等均配套齐全,其性能、精度及规格均密切结合实验的需要进行配套。
3、可靠性强设有大量可靠的镀银长紫铜管,用作插电阻、电容、电位器、三极管和稳压块等,实验时接触可靠；可靠的圆脚集成块插座和紫铜管插座等均与防转插座内部连好,实验导线采用高档弹性直插导线,接触性能良好。
4、直观性强面板示意、图线分明；面板布置合理,查线方便,学生可独立操作实验,有利于提高学生实际动手能力。
一、电子技术综合实验装置技术性能：
1、输入电源：单相三线～220V±5%? 50Hz
2、温度：-10℃～+40℃,相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：150Kg
5、外形尺寸：2000mm×700mm×1600mm
二、电子实训装置基本配置及功能：
本实训台主要由实训屏、实训板（数模）、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。
1、电源部分：电源输入时信号灯亮,开启单相漏电开关,实训台开始工作。
1.1交流电源
1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。
1.1.2提供0-240V连续可调交流电源,经整流环节同时可得0-250V直流电源,有表指示。
1.2、直流电源：
1.2.1四路固定直流电源：±12V、±5V,每路均有短路、过载保护功能。
1.2.2二路互相独立的0-30V连续可调恒流稳压电源,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设限流和保护功能,自动恢复功能。将两路0-30V电源通过适当的连接,可得到输出0～±30V连续可调或0-60V连续可调电源。
★2、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。
正弦波输出幅度 |
≥10V |
输出阻抗 |
50Ω |
失真度 |
<1%（0.1HZ-- 1KHz） |
频率范围 |
0.1HZ～3MHz,采用键盘直接输入数字设定频率 |
输出幅度 |
电位器调节,正弦波输出具有20db,40db衰减 |
方波占空比 |
可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计最高测量范围 |
100MHz,自动换档 |
3、连续计数脉冲：输出频率0.5-300KHz。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。
★6、智能型直流电压表
1)测量范围：0-1000V,设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★7、智能型直流电流表
1)测量范围：0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度：±0.5%+2。
4)抽样率：5次/秒
5)工作温度范围：-20℃～+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★8、智能型真有效值交流数字毫伏表
1)测量范围：0.2mV～600V,设置200mV、2V、20V、200V、600V五档量程,具有量程自动切换,超量程自动报警功能。
2)2.7寸TFT液晶屏显示四位测量值。
3)测量精度：±0.5%+5。
4)频率范围：10Hz～600KHz。
5)输入阻抗：1MΩ,输入电容≤30pF。
6)抽样率：5次/秒
7)工作温度范围：-20℃～+50℃。
8)上位机具有实时监视及关断功能。
9)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
（二）实训板
A.数电实验功能板:
直流稳压电源压电源:±5V/1A两路;0.0～18V/0.75A连续可调两路(通过适当的连接,可得到0～±18V及0～36V连续可调电源),+5V电源还设有短路报警、指示功能,以上电源均有短路软截止自动恢复保护功能。
脉冲信号源：计数脉冲源0.5Hz～300kHz分档连续可调；输出四路BCD码基频、二十分频、四分频、八分频,基频输出频率分1Hz、1kHz、20kHz三档粗调,每档附近又可进行细调；正负各两路输出的单次脉冲源。
提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器（六位）、拨码盘、复位按钮、杨声器、音乐片及电位器等。
还设有高可靠圆脚集成块插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及镀银长紫铜管等,供插各种集成块及器件等。
数电实验功能板设有可装、卸固定线路实验小板的插座四只,可选购数字EDA下载板。
B.模电实验功能板：
设有1 mA/100Ω镜面指针式精密直流毫安表、继电器、杨声器、峰鸣器、振荡线圈、可控硅、12V信号灯、功率电阻、桥堆、三极管、集成稳压块、电容、三极管、按钮及电位器等。
模电实验功能板设有可装、卸固定线路实验小板的插座四只,配有共射极单管放大器/负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板及OTL功率放大器实验板共五块,可采用固定线路及分立元件灵活组合进行实验。另外,还可选购模拟EDA下载板。
实验连接点、测试点采用高可靠自锁紧防转叠插座及测试弯针,设有高可靠圆脚集成块插座（40P1只、14P1只、8P2只）及镀银长紫铜管等,供插各种集成块、三极管、电容及电阻等器件,接触性能良好,实验可靠。
实验功能板采用2mm厚的敷铜板制成,正面印有元器件图形符号、字符及连线,反面是相应连线并焊好相应器件。
电子实验装置设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
三、 电子技术实验装置配置表
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
电源、信号源、仪器控制屏 |
台 |
1 |
|
2 |
实训考核桌 |
张 |
1 |
|
3 |
数电实验功能板 |
块 |
1 |
|
4 |
模电实验功能板 |
块 |
1 |
|
5 |
学生凳 |
张 |
2 |
|
6 |
模电实验功能板 |
块 |
3 |
1 |
分立元件放大电路 |
2 |
分立元件功放电路 |
3 |
集成功放电路 |
4 |
差动放大器实验板 |
5 |
场效应管电路 |
7 |
集成 |
套 |
1 |
|
8 |
实验说明书 |
套 |
1 |
指导学生实训 |
9 |
专用导线 |
条 |
40 |
手枪式叠插线：红色10,绿色10,黄色10,黑色10 |
四、基本实验内容
电子实验装置提供模电、数电实验指导书,具有相当的深度和广度,各级各类学校可根据自己教学的需要进行选择,还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。
（一）模拟电路实验
1.常用电子仪器的使用
2.晶体管共射极单管放大器
3.场效应管放大器
4.负反馈放大器
5.射极跟随器
6.差动放大器
7.集成运算放大器指标测试
8.集成运算放大器的基本应用Ⅰ-模拟运算电路
9.集成运算放大器的基本应用Ⅱ-信号处理(有源滤波器)
10.集成运算放大器的基本应用Ⅲ-信号处理(电压比较器)
11.集成运算放大器的基本应用Ⅳ-信号处理(波形发生器)
12.RC正弦波振荡器
13.LC正弦波振荡器
14.函数信号发生器的组装与调试
15.压控振荡器
16.低频功率放大器Ⅰ- OTL功率放大器
17.期工程低频功率放大器Ⅱ-集成功率放大器
18.直流稳压电源Ⅰ-串联型晶体管稳压电源
19.直流稳压电源Ⅱ-集成稳压器
20.晶闸管可控整流电路
21.应用实验-温度监测及控制电路
22.综合实验-万用电表的设计与调试
（二）数字电路实验
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号--自激多谐振荡器
13.单稳态触发器与施密特触发器--脉冲延时与波形整形电路
14.555时基电路及其应用
15.D/A、A/D转换器
16.智力竞赛抢答装置--综合性实验
17.电子秒表--综合性实验
18.三位半直流数字电压表--综合性实验
19.数字频率计--综合性实验
20.拔河游戏机--趣味性、综合性实验
21.随机存取存储器2114A及其应用--综合性实验
