SBZ-LYT楼宇智能安防布线实训系统(工程型)
一、产品概述
楼宇智能安防布线实训系统(工程型)是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
系统以建筑模型为结构基础,包括智能大楼（小区）和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练,可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
二、系统结构与组成

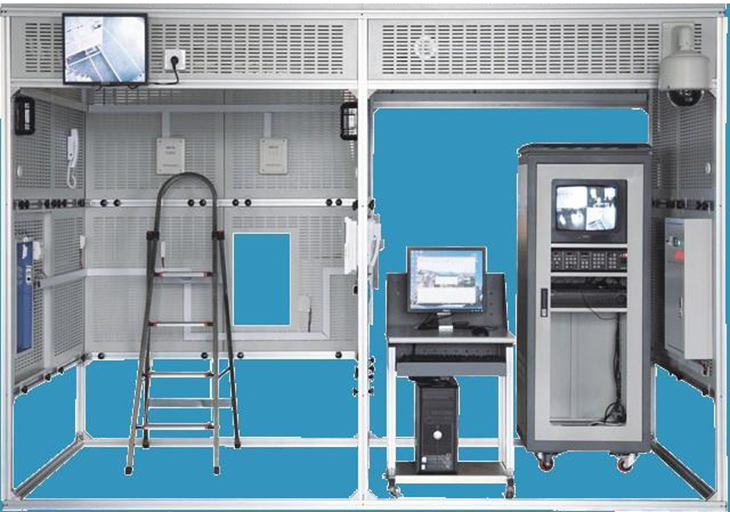

▲楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。
管理中心实现智能大楼（小区）的集中监控和管理,安装有管理中心机、视频监控台、监控计算机等典型管理设备。
在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。
在管理中心区域和智能大楼（小区）内,安装典型监控器材（半球摄像机、红外摄像机、枪机、快速球云台摄像机等）,实现关键区域视频监控,设有一台17寸液晶监视器,一台14寸CRT监视器。
功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。
三、主要技术性能
1．输入电源：单相三线220V±10% 50Hz
2．工作环境：温度-10℃～40℃相对湿度≤85%（25℃）海拔＜4000m
3．装置容量：≤1.0kVA
4．外型尺寸：3120mm×1580mm×2310mm
5．安全保护：具有漏电压、漏电流保护,安全符合国家标准
四、▲通过项目任务实施,可考察的职业能力
1.建筑智能安防布线的实施能力
2.对讲门禁系统安装、接线与调试能力
3.室内安防与周边防范系统安装、接线与调试能力
4.视频监控系统安装、接线与调试能力
5.巡更系统安装与调试能力
6.系统运行维护能力
五、基本配置清单
配置 |
名称 |
型号 |
数量 |
建筑物模型 |
楼宇智能安防布线实训系统 |
由铝合金型材框架和安装布线网孔板组成,3120mm×1580mm×2310mm（长×宽×高）,分为智能大楼（小区）、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。 |
1套 |
配套 |
电脑 |
联想 |
1台 |
电脑桌 |
600mm×600mm×800mm（长×宽×高） |
1张 |
|
钢凳 |
Φ300mm×450mm（圆×高） |
1 |
|
铝人字梯 |
900mm×250mm×1200mm（长×宽×高） |
1 |
|
工程塑料卡件 |
20mm×10mm×11mm（长×宽×高） |
300 |
|
对讲门禁系统 |
管理中心机 |
ET-366GC |
1只 |
电插锁 |
1088S |
2只 |
|
欧式数码彩色可视室外主机 |
ET-366D10-6C |
1台 |
|
电源箱 |
ET-366P |
1只 |
|
联网器 |
ET-366W-18V |
1台 |
|
多功能壁挂室内分机(彩色) |
ET-366MT10-1 |
1部 |
|
普通壁挂室内分机 |
ET-366MH |
1部 |
|
门前铃 |
ET-366BD |
1台 |
|
非接触卡 |
ID卡 |
1张 |
|
层间分配器（四分支） |
ET-366F-4 |
1只 |
|
安防系统 |
家用紧急求助按钮 |
HO-01B |
1只 |
可燃气体探测器 |
LH-88 |
1只 |
|
红外对射报警器 |
ABT-60 |
1对 |
|
声光报警 |
HC-103 |
2个 |
|
红外探测器 |
LH-901B |
1只 |
|
门磁 |
HO-03 |
1对 |
|
视频监控系统 |
高速球云台摄像机 |
BT-603-27PN |
1只 |
彩色半球摄像机 |
431D2 |
1只 |
|
黑白半球摄像机 |
431D2 |
2只 |
|
BNC视频接头 |
带尾巴 |
20只 |
|
视频电缆 |
SYNV75-3-2 |
1卷 |
|
硬盘 |
80G |
1个 |
|
矩阵主机 |
4×2VL |
1套 |
|
MC-15 |
1台 |
||
海康硬盘录像机 |
DS-8104HL-S |
1台 |
|
综合布线系统 |
标准网络机柜 |
2米 |
1 |
RJ45配线架 |
普天24口机架式 |
3 |
|
以太网交换机 |
24口 |
1 |
|
国威2进8出 |
1 |
||
电话配线架 |
普天110机架式 |
3 |
|
单口底盒、面板 |
面板普天 |
20 |
|
电话模块 |
普天 |
10 |
|
网络模块 |
普天 |
10 |
|
路由器 |
TP-LINK |
1 |
|
墙柜 |
4U |
1 |
|
电话机 |
2 |
||
RJ11水晶头 |
200个 |
||
RJ45水晶头 |
200个 |
||
配套工具 |
宽踏板梯子、单线打线钳、线缆测试仪、二合一压线钳（RJ45/11）、小钢锯及锯片、螺丝刀等 |
1套 |
|
