SB-FG1000太阳能光伏储能发电教学系统
一、产品概述
太阳能光伏储能发电教学是集光伏发电、储能于一体的新型教学演示及实验系统。可完成光伏发电、储能、电源管理相关实验及教学演示。
1.1系统主要应用范围
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。可以帮助学生,进一步理解风光互补发电站整个系统的原理学习并探讨工程实际应用技能。

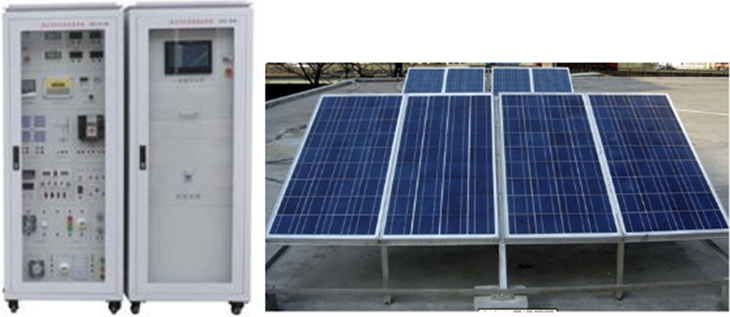

控制柜、监控/储能柜室外光伏发电单元
1.2产品特点
?系统实验平台集成了室内温/湿度测量模块,让使用者操作起来更直观。
?系统功率模块采用数字DSP技术,对储能电池充放电进行全智能化的管理。
?系统集成同步电源模块采用高频同步并网技术、具有高功率因数输出特性。
?系统面板上采用直观的数字表和液晶显示,方便用户了解系统当前工作状态。
?系统上的离网电源可以为用户提供交流220V纯正弦波交流电能。
?系统在专业老师的指导下可以让学生自行拆装移动,具有实操性强、使用简便、无污染。
?系统监控柜集成高性能一体计算机,可监控系统运行参数、并将运行数据长期保存或打印
?实验台面板设置有切换开关（按钮）可实现离网、并网两种模式自由切换
二、技术参数
2.1太阳能电池组件
1、抗盐雾和氨腐蚀等国际权威测试；
2、可承受风压2400Pa,雪压7200Pa；
3、优秀的弱光环境发电性能,阴天也能发电；
4、输出功率年衰减率小于0.7%,第25年不低于组件初始功率的80.70%
?组件型号：ZM250P-29b多晶
?最大功率（W）：250
?开路电压（V）：35.9
?短路电流（A）：7.27
?最大功率点的工作电压（V）：28.1
?最大功率点的工作电流（Ａ）：6.7
?转化效率：17.12%
?开路电压温度系数：-0.292%/K
?短路电流温度系数：+0.045%/K
?功率温度系统：-0.408%/K
?最大系统电压（V）：1000
?组件尺寸（长×宽×高）：1650×990×40mm
?重量：19.1kg
?框架：阳极氧化铝
?玻璃：白色钢化安全玻璃3.2mm
?电池片封装：EVA
?背板：复合薄膜
?太阳能电池片：6×10片多晶硅太阳能电池片（156mm×156mm）
?接线盒
1)??6个旁路二极管
2)绝缘材料：PPO
3)防水等级：IP65
?连接器
1)常规额定电流：30A
2)耐电压：DC1000V
3)接触电阻：<2mΩ
4)绝缘电阻：＞500MΩ
5)适用单芯电缆截面：2.5-6mm2
6)电缆外径范围：Φ5mm～Φ7mm
7)环境温度：-40℃～+ 105℃
8)防护等级：IP67
9)安全等级：Ⅱ
10)壳体：PC料,黑色
11)接触件：紫铜CN,镀锡SN
12)接线方式：压接
?电 缆
1)长度：450mm,
2)规格：1×4mm?
3)颜色：红、黑
?温度范围系数：-40°C to+85°C
?抗冰雹系数：最大直径25mm,撞击速度23m/s(51.2mph)
?最大表面负荷：7200pa

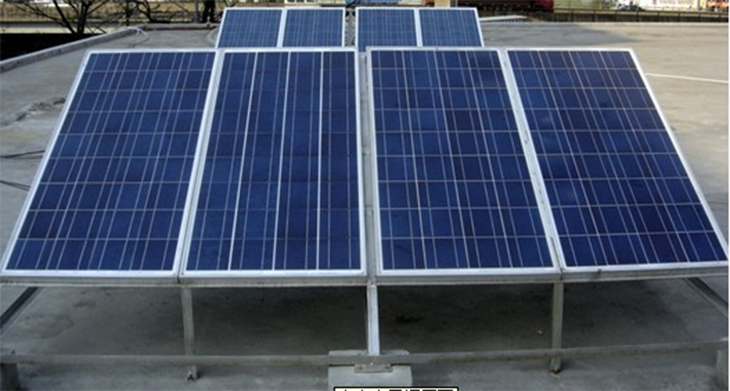

2.2太阳能组件固定支架
系统支架设计容量为1KW,采用标准工程件,镀锌方钢,镀锌C型钢,4块250Wp太阳能光伏组件,固定于C型钢架上,与室外阳台相结合,为保护实验过程中的安全,为满足系统电压需求、该系统采用串联或并联方式连接。
2.3光伏智能控制器
本款控制器专为小型离网光伏储能发电系统设计,外观大方,操作方便,并能够安全高效地控制光伏组件对蓄电池进行充、放电管理。
?蓄电池最大电流智能限流客户可以根据系统的实际情况,在控制器上手动设置当前使用的蓄电池容量上限,控制器会根据客户所设置的蓄电池容量上限,计算出充电电流上限（即蓄电池容量的0.3倍）,从而对蓄电池进行保护。
?光伏充电开关功能在控制器上用户可以手动设置光伏充电的打开或关闭。
?负载输出开关功能在控制器上用户可以手动设置负载端的打开或关闭。
?负载输出有4种多样化工作模式
?负载输出有升压恒流源和降压恒流源功能供用户选择
?通讯功能通过RS232或者RS485串口通信,实现计算机对整个系统的监控以及对数据的存储、分析和管理。通过串口升级程序,可以修改一些定制的功能。通过串口支持上位机（计算机）和下位机（控制器）同时对参数进行设置。
?工作电压：48VDC
?充电功率Pmax：1500W
?适用光伏功率Pmax：1000W
?充电方式：PWM脉宽调制
?充电最大电流25A
?过放保护电压40.2V
?过放恢复电压46.6V
?输出保护电压66V
?卸载开始电压（出厂值）62V
?卸载开始电流（出厂值）20A
?控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、欠压和过压防震荡保护、均衡充电、温度补偿功能；
2.4离网逆变电源
?直流输入电压：48VDC
?额定蔬出功率：2000W
?输出电压：220VAC
?输出波形：纯正弦波
?输出频率：50Hz
?工作效率：85%
?功率因数：>0.88
?波形失真率≤5%
?工作环境：温度-20℃～50℃
?相对湿度：﹤90﹪（25℃）
?保护功能：极性反接、短路、过热、过载保护
?其它功能：交直流切换功能、光伏发电及供电优先,储能电池耗尽后切换到市电供电
2.5同步并网逆变电源
?DC输入电压范围：22～60V
?AC标准电压范围：90V～140V/180V～260VAC
?AC频率范围：55Hz～63Hz/45Hz～53Hz
?并网输出功率：1000W
?输出电流总谐波失真：THDIAC <5%
?相 位 差：<1%
?孤岛效应保护：VAC;f AC
?输出短路保护：限流
?显示方式：LED
?待机功耗：<2W
?夜间功耗：<1W
?环境温度范围：-25℃～60℃
?环境湿度：0～99%(Indoor Type Design)
2.6数字电压、电流、功率因数表、温湿度表
?直流电压表：0-200V×3只
?交流电流表：5A×1只
?交流电压表：0-500V、交流电流表5A各一只
?交流电能计量模块：电参数测量、运行时间、超载报警、功率报警门限预置、掉电数据保存
?温度、湿度表:温度测量范围：-50℃-+70℃湿度测量范围：20%-90%
2.7蓄电池
?单体电压：12V
?过充保护电压：14.8V
?截至放电电压：10.5V
?单体容量：100AH
?采用4节串联连接方式,组串后电池组电压48V
2.8环境监测模块技术指标
?含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示
2.9工控一体机
该机是一款高性价比的13.3寸液晶工业平板电脑,可选择Intel? Celeron?或酷睿处理器,紧凑的嵌入式系统可提供高性能计算。高耐久性设计,全金属外壳,高耐久性设计,支持2到3个串行端口,4个USB端口和1个千兆网口来满足各种工业应用。
?采用13.3" TFT LED面板
?触摸屏:台湾军工Touchkit 4线触摸屏,透光率高；性能稳定,触摸灵敏
?C P U:Intel 1800 2.41GHz双核处理器TDP 17W超低功耗处理器
?硬盘:24G SSD固态硬盘
?Intel? Celeron?或酷睿处理器
?系统内存最大支持8 GB DDR3L SDRAM
?内置WIFI模块
?全金属外壳,抗电磁干扰
?支持全尺寸Mini PCIe扩展
?支持USB 3.0
?支持Windows Embedded and Android
?显卡:集成Intel? HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
?声卡:集成ALC662 6声道高保真音频控制器
?网卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
?电源:外置电源（100V至220V宽幅电压,全球通用）
?整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制),
?1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
?2*COM串口,1* 12V DC_JACK输入接口

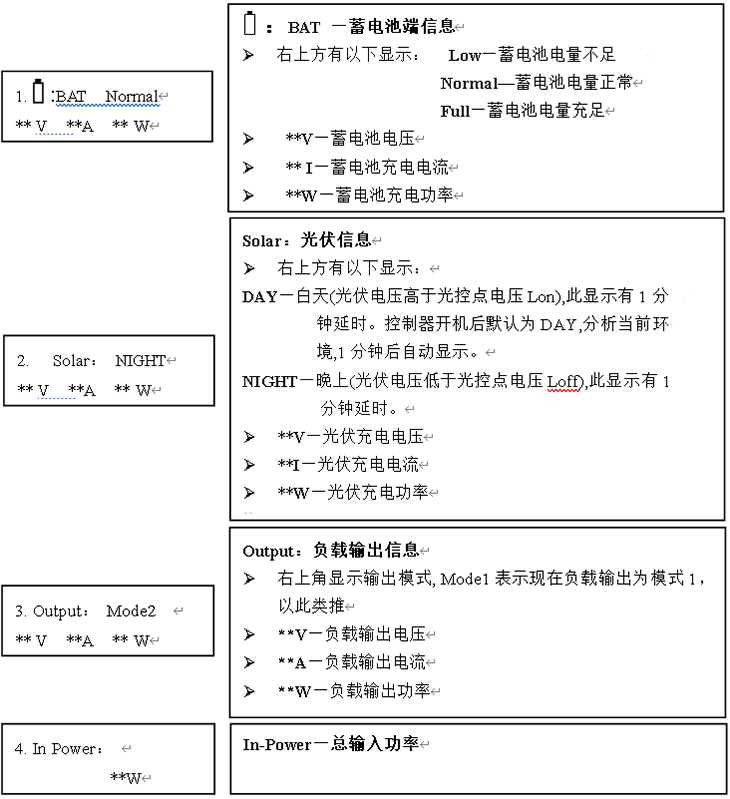

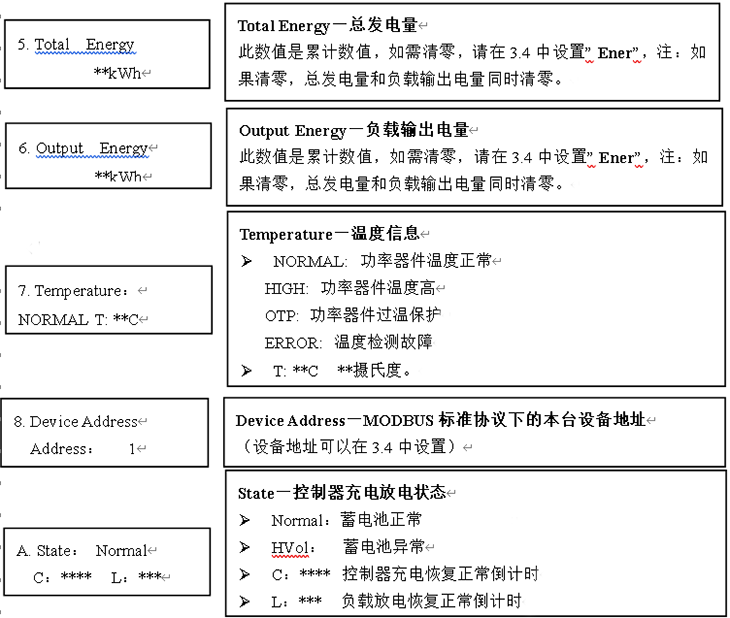

2.10智能控制系统参数：

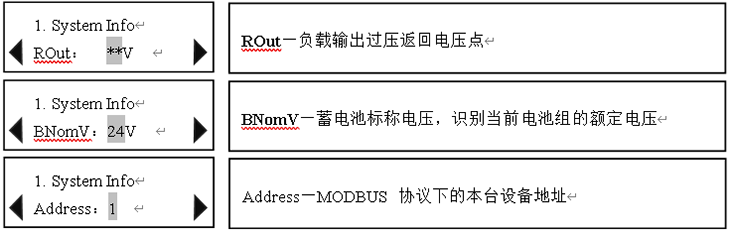

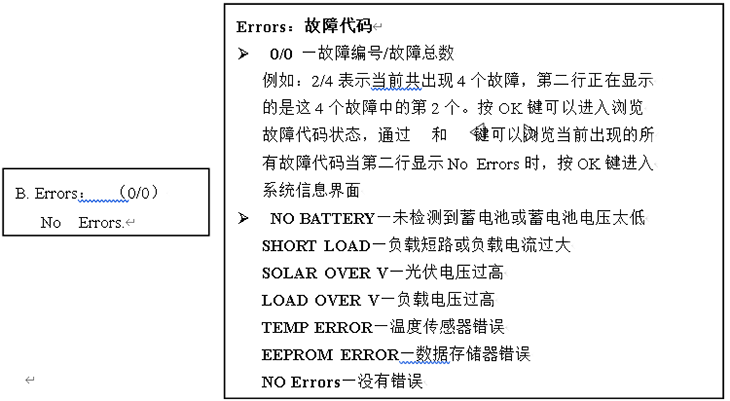

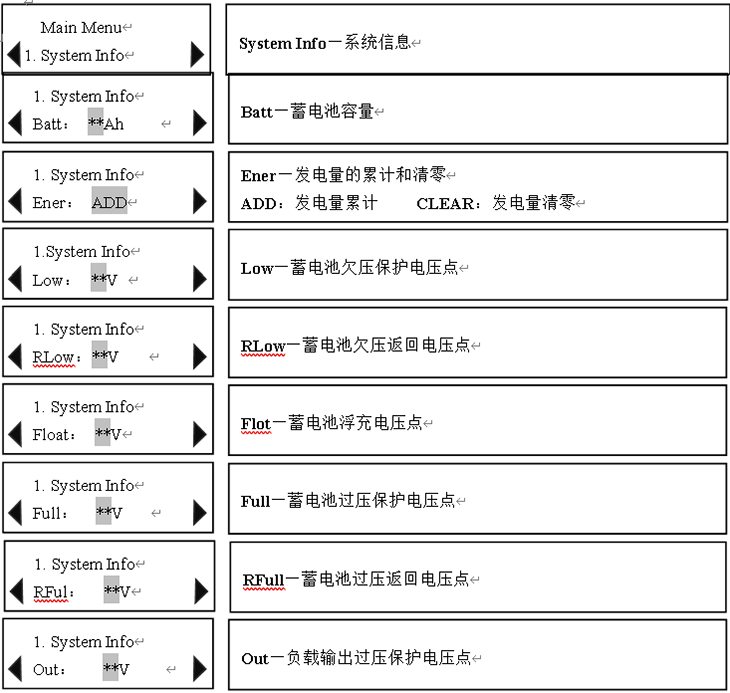

系统信息

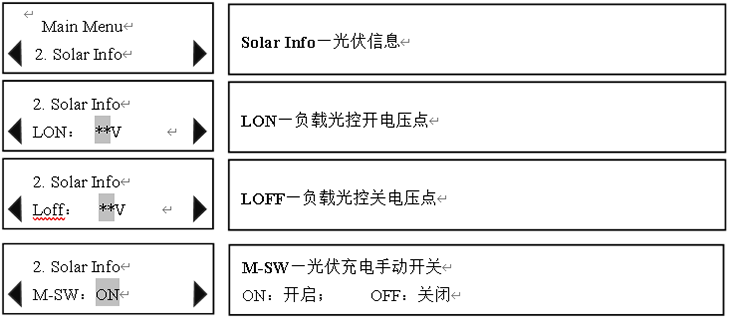

光伏信息

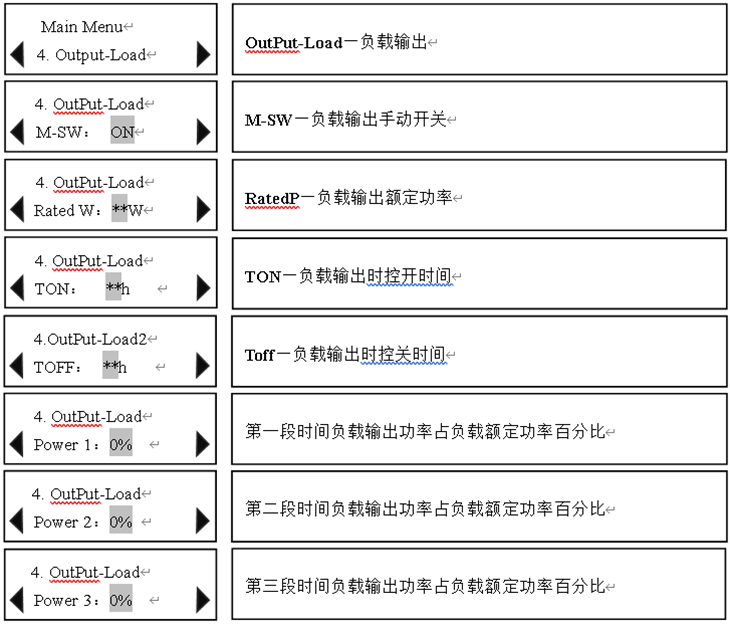

负载输出信息

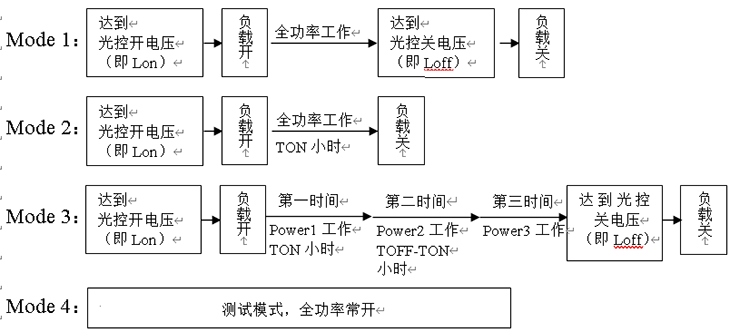

负载输出4种模式供用户设置,如下：
举例：
若客户需要负载工作状态如下：
第一时间以额定功率的80%工作3小时,
第二时间以额定功率的50%工作5个小时,
第三时间以额定功率的90%工作,
设置如下：
Power1设置为80%,Ton设置为3h,
Power2设置为50%,Toff设置为8h,
Power3设置为90%。
注意：
在3.5中设置Lon,Loff
在3.7中设置负载的TON,TOFF,Power 1,Power 2,Power 3；
TON、TOFF都是从达到光控点开始计算,同一起点,Ton应小于或等于Toff；
达到光控点后会有1分钟的延时。
2.11监控软件
该监控软件为绿色版,无需安装,方便操作。通过此软件既可以直观的浏览参数,也可以对参数进行设置。

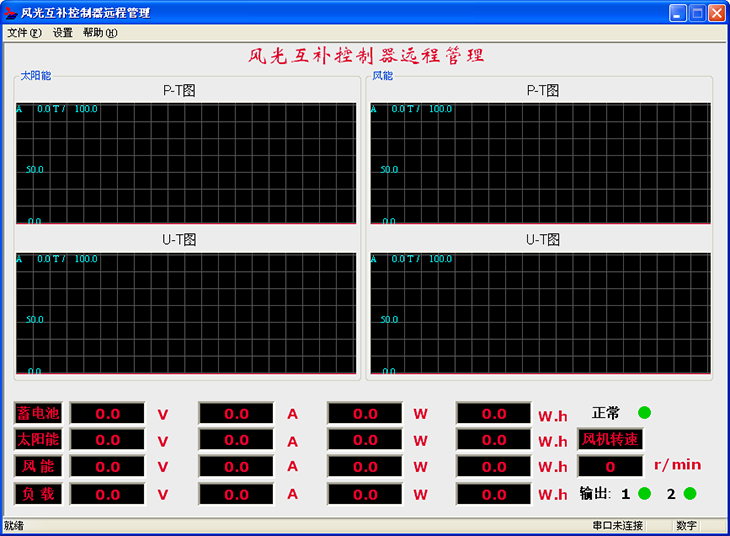

§光伏储能软件界面：
§界面显示内容：
蓄电池：电压,充电电流,获得功率,获得电量。
太阳能：电压,充电电流,充电功率,发电量。
负载：电压,电流,负载功率,输出电量。
通过软件设置参数的具体步骤请参照软件压缩包中的监控软件使用说明。
§光伏并网监控软件：

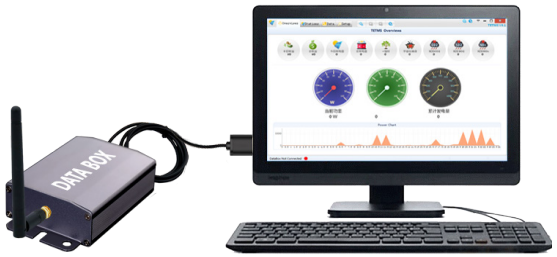

光伏并网发电监控系统是太阳能发电系统的专用软件,通过2.4G无线通讯技术实现数据通讯,主要功能有设备工作状态监控、逆变器发电量数据监控和设备发电量曲线分析图。
?设备工作状态监控
太阳能发电监控系统通过电力载波通讯技术可以实时监控每个微型微逆变器的工作状态,用户可以及时了解每个微型逆变器的工作情况,以便在故障或异常时能迅速作出响应。
?设备控制功能
用户可以通过太阳能发电监控系统直接控制每个微逆变器,主要控制功能有关机、开机、调整功率等。
?设备发电量数据监控
太阳能发电监控系统通过实时的电流、电压、发电量、温度采样,实时计算得出每个微逆变器的发电数据并加以储存。
?设备发电量曲线分析图
太阳能发电监控系统通过实时采集的发电数据能为用户及时绘制出每个或者多个微逆变器的功率曲线以供用户分析发电系统的发电走势。

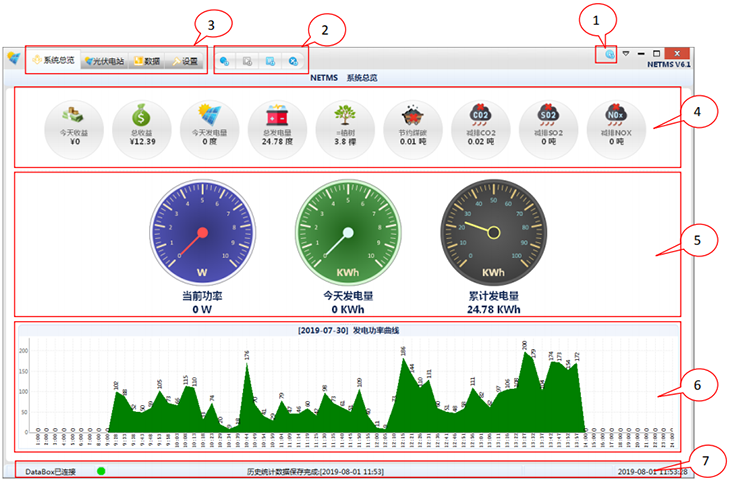

?光伏并网监控软件菜单
1.系统菜单；
2.系统工具栏；
3.系统页面切换；
4.系统发电量、收益、环境效益总览；
5.功率、发电量仪表；
6.功率曲线图；
7.系统状态提示栏；
8.光伏电站设置工具栏；
9.区域列表；
10.微型逆变器列表；
11.逆变器状态；
12.逆变器操作面板；

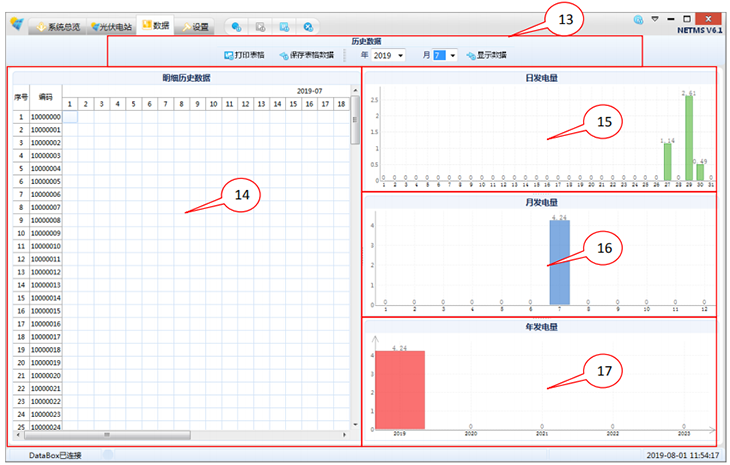

13.历史数据操作工具栏；
14.历史数据明细表格；
15.日发电量柱形图；
16.月发电量柱形图；
17.年发电量柱形图；
18.系统涉资及日志工具栏；
19.系统参数设置；
20.系统日志显示框；
2.12分布式光伏仿真规划软件
一、概述：
基于Unity3D软件,使用C#语言进行开发,采用My Sql作为后台数据库,通过FTP协议与数据库进行通信。软件使用者通过使用光伏、风力、地热、生物质4种能源设计多能互补方案,完成区域能源的供能结构改造方案设计,并结合区域的气候数据,模拟区域内实时能耗与供能数据,从而优化出合理的能源结构。
二、用户管理功能：
1.注册：支持学生或教师按照学校名称和手机号码注册用户
2.登录：支持学生或教师根据手机号码或用户名登录系统。
3.找回密码：支持学生或教师根据手机号码找回密码
4.权限管理：支持主用户添加或删除子用户
5.用户信息管理：支持用户信息查看,包括用户名、学校、真实姓名、学号、上级用户等
6.异地登录：同一个账号24小时内只能在同一台电脑上登录,无法在其他电脑上登录。
三、组件数据库
1.支持查看市面上超过15家光伏组件厂商的实际数据
2.涵盖了至少500种规格型号的光伏组件数据。
3.每种光伏组件的型号常规参数均可查看：价格、功率、组件类型、峰值电压、开路电压、最大允许电压、电压温度系数、峰值电流、短路电流、电流温度系数、光电转化效率、长度、重量等
四、逆变器数据库
1.支持查看市面上超过6家逆变器厂商的实际数据。
2.涵盖了至少40种规格型号的逆变器数据。
3.每种型号的逆变器常规参数均可查看：价格、最大直流输入、额定交流输出、最大效率、欧洲效率、最小电压、mppt电压、MPPT数量、最大直流电压、最大直流电流、尺寸、重量等。
五、气象数据库
1.支持查看全国超过32个城市的模拟地图气候数据。
2.支持查看2013-2016年的精确到天的模拟地图气候数据,可自由设置日期进行查看。
3.每个城市的气候数据均可查看：平均气温、最高最低气温、湿度、降水量、辐照量、气压、风速、土地湿度摄氏度等。
六、3D地图功能
6.1模型
支持教师通过3D地图上的模拟能耗布置相应学习任务,同时可以修改多种参数以最大化的适应不同实际情况,最后可以根据学生完成情况进行相应的评分。
1.根据项目及学习任务需要规划设计的区域面积大小,选择对应面积以及地形相似度高的区域,并定期更新可用的区域3d地图
2.加载在3D地图上的是真实的地形地貌,包含设计成虚拟的地形地貌、3D地图模型、山川、河流与树木；
3.支持修改光伏发电的相关评分参数：整机效率、最佳倾角、除组件和逆变器以外的其他成本参数等。
4.支持修改风力发电的相关评分参数：整机效率、风力波动（自定义风速的每小时波动数据以体现出风力发电机组随着每小时风速数据的变化,发电量在1天24小时内随机波动的特点；）
5.支持修改地热能的相关评分参数：换热能力、热协调参数、成本单价
6.支持修改生物质能的相关评分参数：生物质年供应、整机效率、生物质残余物平均能源折算系数、生物质平均谷草比系数、生物质残余物能源利用可获得系数、建设成本、燃料成本、运维成本等。同时可自动根据公司计算得出每年最大可建设的电站功率作为评分准则。
（最大生物质电站功率=年供应量*1000*平均能源折算系数*谷草比系数*残余物能源利用可获得系数/ 3600/365/24）
7.设计区域内的5种用能建筑模型（底层住宅、交通枢纽、酒店、小高层、写字楼）,通过设置每个建筑模型的最大功率、制冷制热能耗占比、每小时实际用电系数、日能耗时长,可以获得区域内建筑每小时、每天、全年的耗电情况以及制冷制热能耗需求；
8.可选择全国任意地区（精确城市）、任意气候时段作为区域能源模拟的目标区域,通过对比数据库可以得出当地经纬度、光伏组件全年最高、最低工作温度,并可以自动计算最大、最小电压、最大开路电压、最大直流电流等数据
9.可以自行比较同一模型不同规划方案的优劣,通过比较倾角偏差、组件逆变器功率比、间距误差、逆变器数量、生物质电站容量、浅层地热容量、风力电站布局、外部电力输入、外部电力波动、建设总成本等,可以对同一模型下的方案进行自动评分
10.命名：教师可以自行命名模型的名字
11.删除：教师可以对模型进行删除操作
6.2方案
支持学生通过设置3D地图上的各种能源搭配的方案来解答教师给出的学习任务,并给出相应的数据报表
1.在3d地图上,根据模拟的每小时用能数据,合理布局"光伏发电""风力发电""生物质发电""浅层地热设施"设置各种产能模块的产能参数,满足区域用能需求,以完成需求侧区域能源规划方案的设计；
2.使用光伏、风力、生物质、地热4种新能源并结合外部电力输入以进行能源供应模拟并能自动计算产能。
3.根据设施地区经纬度与气候参数,通过选择不同型号规格的逆变器与光伏组件,来完成光伏组件方阵的设计,主要包含参数有：方阵行数、方阵列数、组件安装方式设计、倾角设计、逆变器数量、组件间距设计、组串串并联的数量等完成区域光伏电站设置
4.根据每小时的用电情况,实现户式/小型分布式光伏电站的模拟设计,并根据所选光伏组件与逆变器估算该电站的建设成本以及模拟该分布式电站与负载的合并运行情况
5.可设置不同容量大小的风机,模拟风力发电功率
6.根据模拟时段内的气温数据,判断当日是否存在制冷制热需求,并根据当日的冷热程度模拟制冷制热能耗情况。
7.模拟浅层地热换热能力与埋管面积的关系；同时学生根据模拟数据需要,设置生物质能建设所需面具,以满足模拟建筑制冷制热能耗需求；
8.学习生物质发电过程中,通过生物质能电站的一系列参数,强化学生对于生物质能转化公式学习。（最大生物质电站功率=年供应量*1000*平均能源折算系数*谷草比系数*残余物能源利用可获得系数/ 3600/365/24）
9.模拟白天时段,光伏发电设施每小时发电数据,体现出白天每小时光伏发电量随光照强度变化、夜晚光伏没有发电的量的特点；
10.根据逆变器、光伏组件的价格,风机机组价格,地热电站价格,生物质电站价格对所设计的多能互补方案的建设总成本自动统计
11.在初始化并部署完成后,展示整个区域能源状态,并根据预设值进行计算和输出,根据输出结果形成各类报表。包括总数据和日数据；
12.能源数据报表中,通过模拟时间过程,以及设计好的方案,可以显示各种能源的产能情况,包括：总产能、光伏发电量、风力发电量、浅层地热能量、生物质能发电量以及外部电力输入等。
13.根据用能模块预设的用能参数,模拟计算出用能情况实时曲线与各类产能设施的产能占比,并同步图表显示,包括总能耗、一般能耗、制冷制热能耗等,有助于学生进行相应能源的设计配比。
14.命名：学生可自行对设计方案进行命名或重命名
15.删除：教师或学生可删除方案
七、其他
光伏阵列间距计算器：可通过计算器自动计算出最佳倾角下的方阵最佳间距。涵盖了全国32个城市。可查询的数据有：经纬度、不同光伏阵列倾角下的日平均辐射、年度总太阳辐射等。同时根据选择的组件尺寸,根据倾角自动计算出方阵最佳间距。
2.13新能源教学系统仿真软件
一、多媒体教学软件概述
1、通过该软件可以系统性学习太阳能光伏硅材料、电池片、光伏组件、光伏组件附属材料、光伏应用产品等全部系列光伏知识内容。
2、配备文字与动画展示并介绍从原材料至成品包括中间环节加工工艺等与使用方法。
3、多媒体系统自带语音讲解,图、文、声并茂展示讲解、与系统所述文字同步播放,帮助教师对光伏发电课程教案的快速编写,提高学生对新能源专业知识快速掌握和快速学习。
4、多媒体软件组成
(1)太阳能光伏硅材料讲解与展示系统
主要功能
1、可以展示各种太阳能光伏电池使用的硅材料实物；
2、配备文字与动画展示各种材料的生产工艺与使用方法
3、目录（约11课时）
?光伏硅产品基本情况介绍
?硅单质性质：包括硅的物理性质、化学性质、硅的分类与应用
?硅化合物性质：包括二氧化硅、一氧化硅、硅的卤化物、三氯氢硅、硅烷等
?硅的生长原理及定型
?硅的提纯方法：包括化学提纯与物理提纯方法
?多晶硅的制备及其缺陷和杂质：包括冶金硅级制备、高纯多晶硅制备、铸造多晶硅制备
?单晶硅的制备及其缺陷和杂质：包括单晶硅生长、单晶硅的杂质与缺陷
?单晶硅与多晶硅加工方法
?硅薄膜材料：包括非晶硅薄膜材料、多晶硅薄膜材料
?硅材料的测试与分析方法：包括导电型号测量、电阻率测量、少子寿命测量、霍尔系数的测定、迁移率的测量、化学性能分析、晶体结构分析等
?硅材料测试与分析依据标准（GB标准、UL标准、IEC标准、SEMI标准）
(2)太阳能光伏电池片讲解与展示系统
主要功能
1、可以展示各种太阳能光伏电池片；
2、配备文字与动画展示各种电池片的生产工艺与使用方法
3、目录（约9课时）
1)太阳能电池片基本情况介绍
2)太阳能电池片基本结构分析
3)太阳能电池片分类
4)晶体硅太阳能电池片生产工艺：包括生产方法与生产设备介绍
5)晶体硅太阳能电池片生产主要原材料
6)太阳能电池片测试技术与方法：包括测试方法与测试设备介绍
7)太阳能电池片测试依据标准
(3)太阳能光伏组件讲解与展示系统
1、可以展示各种太阳能光伏光伏组件；
2、配备文字与动画展示各种光伏组件的生产工艺与使用方法
3、目录（约10课时）
?太阳能电池组件基本介绍
?太阳能电池组件的分类及各种组件的优缺点
?太阳能电池组件的生产工艺介绍及相关设备
?太阳电池组件的评定标准
?太阳能电池组件的测试方法与测试设备
?太阳能电池组件的发展方向
(4)太阳能光伏组件附属材料讲解与展示系统
主要功能
1、可以展示各种太阳能光伏光伏组件附属材料；
2、配备文字与动画展示各种光伏组件附属材料的生产工艺与使用方法
3、目录（约7课时）
?太阳能组件附属设施情况介绍
?太阳能组件对钢化玻璃的具体要求
?太阳能组件对支架铝型材的具体要求
?太阳能组件对EVA封胶的具体要求
?太阳能组件对TPT背板的具体要求
?太阳能组件附属设施检测方法
?太阳能组件附属设施测试标准
*二、展示与讲解内容目录（图、文、声并茂）：
2.1太阳能光伏应用产品讲解与展示系统（约5课时）
2.1.1太阳能发电系统：
2.1.2家用太阳能发电机直流系统多媒体电视机
2.1.3太阳能便携电源：
2.1.4太阳能杀虫灯
2.1.5太阳能警示灯
2.1.6太阳能野营灯
2.2太阳能光伏发电基本原理
2.3太阳能光伏发电系统组成部分介绍
2.4太阳能光伏发电系统设计方法
2.5太阳能光伏电站施工建设方法
2.5.1、项目前期考察
2.5.2、项目建设前期资料及批复文件
第一阶段：可研阶段
第二阶段：获得省级/市级相关部门的批复文件
第三阶段：获得开工许可
2.5.3、项目施工图设计
2.5.4、项目实施建设
2.5.5、带电前的必备条件
2.6太阳能光伏并网电站介绍
2.6.1、光伏并网电站简要描述
2.6.2、光伏并网电站设备组成
2.6.2、光伏并网电站设备功能
2.7家用型太阳能电站建设方案
2.7.1、项目概述
2.7.2、方案设计（附详细方案设计）
（一）用户负载信息
（二）系统方案设计
（三）效益计算：
2.8逆变器基本原理介绍
2.9控制器基本原理介绍
主要作用：
在小型光伏系统中,用来保护蓄电池；在大中型系统中,起平衡光伏系统能量、保护蓄电池及整个系统正常运行等；
光伏控制器应具有以下功能：
①防止蓄电池过充电和过放电,延长蓄电池寿命；
②防止太阳能电池板或电池方阵、蓄电池极性接反；
③防止负载、控制器、逆变器和其他设备内部短路；
④具有防雷击引起的击穿保护；
⑤具有温度补偿的功能
⑥显示光伏发电系统的各种工作状态,包括：蓄电池（组）电压、负载状态、电池方阵工作状态、辅助电源状态、环境温度状态、故障报警等。
?光伏控制器按电路方式的不同,可分为并联型、串联型、脉宽调制型、多路控制型等；
?按组件输入功率分：小功率型、 中功率型、大功率型及专用控制器（如草坪灯控制器）等；
光伏控制器性能特点：
1.小功率光伏控制器
?控制器的主要开关器件；
?运用脉冲宽度调制（PWM)控制技术；
?具有单路、双路负载输出和多种工作模式；
?具有多种保护功能；
?系统工作状况、蓄电池的剩余电量等的变化；
?具有温度补偿功能
2、中功率光伏控制器
?负载电流大于15A的控制器为中功率控制器。
?系统状态显示；
?可编程设定负载的控制方式；
?多种保护功能；
?浮充电压的温度补偿功能；
?具有快速充电功能；
?普通充放电工作模式、光控开/关、光控开/时控关工作模式
3、大功率光伏控制器
?大功率光伏控制器采用微电脑芯片控制系统,控制功能更强,可实现复杂过程控制。
光伏控制器主要技术参数：
系统电压、最大充电电流、太阳电池方阵输入路数、电路自身损耗、充满断开或过压关断电压（HVD)、欠压断开或欠压关断电压（LVD)、蓄电池充电浮充电压、温度补偿、使用或工作环境温度范围、其他保护功能
控制器的额定负载电流：
即控制器输出到直流负载或逆变器的直流输出电流。该数据要满足负载或逆变器的输入要求。
2.14、负载单元
（1）直流负载五组。（感性负载3组,阻性负载2组）
1）感性负载有：直流风扇、直流电机、蜂鸣器
2）阻性负载有：交通灯、LED灯
（2）AC220V交流负载四组。（感性负载1组,阻性负载3组）
1）感性负载有：220V直流风扇
2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯
（3）可调稳压电源（0-30V,0-2A）。
（4）可调电阻箱技术参数如下：
1）阻值范围：10欧-99.99K
2）误差范围：±1%
（5）USB接口电压输出：可为电子设备提供5V直流稳压电源。
三、可完成的实验课目及内容
实验一光伏智能控制原理实验
1-1、控制器充、放电保护实验
1-2、运行过程蓄电池电压、电流测量实验
1-3、蓄电池电量估测实验
1-4、控制器环境温度测量实验
1-5、控制器光控-时控输出实验
1-6、光伏发电对储能电池充电实验
实验二离、并网逆变器实验
2-1、逆变器的工作原理分析实验；
2-2、输出电压、电流测试实验；
2-3、最大输出功率的估算实验；
2-4、过载或短路保护演示实验；
2-5、输入电压防反接演示实验；
2-6、输入电压范围测试实验；
2-7、转换效率计算实验；
2-8、光伏储能发电原理实验
2-9、分布式同步并网发电原理实验
四、基本配置清单
序号 |
名称 |
型号 |
数量 |
单位 |
1 |
光伏储发电系统 |
SB-FG1000 |
1 |
台 |
2 |
250W太阳能电池板 |
ZM250 |
4 |
块 |
3 |
MPPT光伏智能控制器 |
SW48 |
1 |
台 |
4 |
离网逆变器（正弦波） |
2000VA |
1 |
台 |
5 |
并网逆变器 |
1000W |
1 |
台 |
6 |
储能蓄电池（胶体）100Ah |
4 |
只 |
|
7 |
固定式1000W方阵支架 |
1 |
套 |
|
8 |
蓄电池柜 |
1 |
套 |
|
9 |
电线、电缆 |
1 |
套 |
|
10 |
工控触摸一体机 |
13寸 |
1 |
台 |
11 |
监控软件（上位机） |
随机 |
1 |
套 |
12 |
机柜750*650*1800mm |
2 |
台 |
|
13 |
使用手册 |
1 |
本 |
