电工电子技术综合实训考核装置

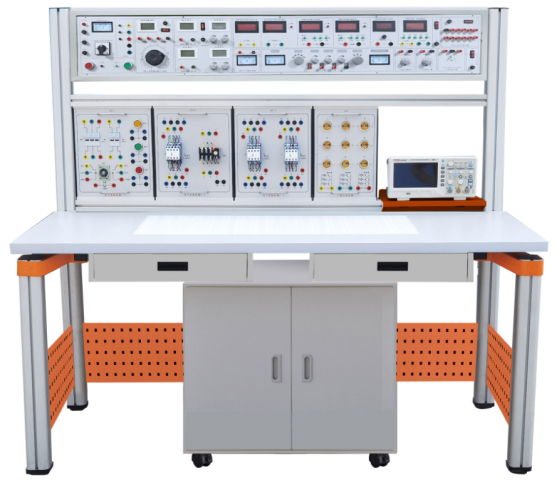

SBGXK-810C电工电子技术综合实训考核装置

一、概述：

电工电子技术综合实训考核装置是我公司吸收国内外同类产品合理的实训方法，先进、科学的实训手段并加以消化，综合提高而研制的新一代实训装置。实训内容根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，涵盖"电路分析""电工基础""电工学" "电机控制""继电接触控制"等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的。

二、特点：

1、综合性强：综合了目前国内各类学校电工类基础课程的全部实训内容。

2、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。

3、测量仪表精度高，采用数字化、智能化模式，符合现代测量发展方向。

4、安全性能高：实训屏上380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。

5、装置结构合理，性能优越，配套完整，外观豪华大气。

6、根据电压不同，实训连接线及插座采用不同的结构，使用安全、可靠。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1600mm×700mm×1500mm

四、实训装置基本配置及功能

装置由主机箱、实验桌、实训屏、实训挂箱、移动矮柜、示波器架、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构，实训挂箱、各实验模块可根据实验需求自由组合放置。

（一）主机箱

主机箱为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：

1、控制及交流电源部分

（1）提供三相固定380V交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。

（3）提供～220V插座2只，为外部仪器提供工作电源。

2、日光灯引线端口

3、配备实训用220V/30W日光灯管及支架一套：220V/30W日光灯管及支架一套置于主机箱底部，即不占空间又便于实训状况观察。

4、直流电源部分

（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。

（2）低压直流稳压电源：+5V，+24V、±12V具有短路保护功能。

（3）恒流源：一路0-500mA连续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。

5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

6、智能测量仪表：

（1）智能型真有效值交流数字电压表

交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-500V，频率范围：10Hz-20Hz。测量精度为0.5级。具有数据存储与查询功能。

（2）智能型真有效值交流数字电流表

交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。测量范围：0-5A，频率范围：10Hz-20Hz。测量精度为0.5级。具有数有数据存储与查询功能。

7、直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

（3）直流数显毫安表一只：采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。

（4）智能型功率、功率因数表

由24位专用DSP、16位高精度A/D转换器和高 MPU单元设计构成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为0.1级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

（二）实训挂箱及配件

1、DGJ-10 电路基础实训（一）

完成叠加原理、基尔霍夫定律、戴维南定理、诺顿定理、互易定理、欧姆定律等实训；提供电阻、电感、电容，完成R、L、C串联谐振、一阶、二阶动态电路的研究、电压源与电流源的等效变换、负载获得最大功率的条件、电阻的串、并联等实训。

2、DGJ-11 电路基础实训（二）

提供灯泡、稳压管、电位器、电阻箱等，完成已知和未知电路元件伏安特性的测绘、电容的充放电等实训。

3、DGJ-12 交流电路实训（一）

提供电阻、电感、高压电容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光灯功率因数提高实训、RLC串联交流电路实训、RLC并联交流电路实训以及电感、电容元件在直流电路和交流电路中的特性实训。

4、DGJ-14 电路基础实训（三）

仪表量程扩展实训（电流表、电压表量程的扩展）。

5、DGJ-15 电工综合技能实训（一）

电流表、电压表和欧姆表的设计。

6、DGJ-16 电工综合技能实训（二）

运算放大器的应用实训、报警保护电路的设计及其应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

7、DGJ-18 铁芯变压器、互感/电度表实训

铁芯变压器一只（50VA、36V/220V），原、副边均设有保险丝及电流插座，方便测试并能可靠保护防止变压器损坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根，灯泡九个，电度表一只，规格为220V、3/6A，其电源线、负载线均已接在电度表接线架的接线柱上，实训方便，

8、实训连接线

根据不同实训项目的特点，配备两种不同规格的实训连接线，强弱电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软件目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。

（三）电子技术实验模块

实训电路板模块由PCB面板与磁吸固定机构组成，实训电路板设有参数测试点、故障设置开关，实训电路板PCB面板表面清爽、实训电路及符号线条清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，选取相应实训电路板模块等。

实训电路板模块配有公共实训基座，公共实训基座与实训电路板模块磁吸固定机构相配套，实训时只需把实训电路板模块放置公共实训基座上即可牢固吸附在公共实训基座上，然后做所需实训项目。公共实训基座结构符合人体工程学设计，实训操作方便，科学合理。

（1）模拟电路实训模块

①晶体管放大电路一

模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

②晶体管放大电路二

模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

③波形发生电路

模块上具有电源供电指示及供电单元、波形发生电路，可完成RC正弦波振荡器实验、LC正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

④集成运放电路

模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。

⑤功率放大电路

模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。

⑥直流稳压电源电路

模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。

⑦电容三点式LC振荡器电路

直流+12V供电，独立电源开关；西勒和克拉泼电路切换测试，静态工作点可调，振荡回路电容值可选。熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响

⑧集成乘法器幅度调制电路

直流±12V供电，独立电源开关；实现AM，DSB，SSB三种调幅波，观察三种调幅波的频谱特征，研究已调波与调制信号、载波之间的关系。

⑨振幅解调器（包络检波）电路

直流+12V供电，独立电源开关；实现对调幅信号的相干检波。理解同步检波器能解调各种AM波、DSB波以及SSB波的概念

⑩振幅解调器（同步检波）电路

直流+12V供电，独立电源开关；适合于解调信号电平较大（俗称大信号）的AM波。它具有电路简单，检波线性好，易于实现等优点。

11.变容二极管调频器电路

直流+12V供电，独立电源开关；实现静态调制和动态调制，掌握用变容二极管调频振荡器实现FM的方法；

12.电容耦合回路相位鉴频器电路

直流+12V供电，独立电源开关；具有相位鉴频和斜率鉴频两种方式，解电容耦合回路相位鉴频器的工作原理，熟悉初、次级回路电容、耦合电容对于电容耦合回路相位鉴频器工作的影响。

13.锁相环频率调制器电路

直流+12V供电，独立电源开关；采用4046实现的频率调制器，掌握用4046集成电路实现频率调制的原理和方法。

14.锁相环鉴频器电路

直流+12V供电，独立电源开关；采用4046实现的频率解调器，了解用4046集成电路实现频率解调的原理，加深锁相环工作原理的理解。

（2）数字电路实训模块

①DIP拓展电路一

模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。

②DIP拓展电路二

模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。

③DIP拓展电路三

模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。

④逻辑电平输出电路

模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。

⑤LED显示电路模块

模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在模块上完成各种LED基础显示实验及数字时钟实验。

⑥数电选配芯片套件

提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。

（四）实训桌

实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。

（三）储存柜：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。

（四）学生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；

4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。

（五）导线架

欧式导线架，用于悬挂和放置实验连接导线，外形尺寸为530mm×430mm×1200mm，设有五个万向轮，造型美观大方。

五、实训项目

（一）电工基本技能实训

1．本电工仪表的使用与测量误差的计算

2．减小仪表测量误差的方法

3．欧姆定律

4．电阻的串、并、混联电路

5．电阻分压器电路

6．电容的串、并、混联电路

7．电容的充放电电路

8．伏安法测电阻

9．节点电压法

10．回路电压法

11．支路电流法

12．电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值

13．电压表量程的扩展

14．电流表量程的扩展

15．已知和未知电路元件的伏安特性

16．直流电阻电路故障的检查

17．电路中电位的测量

18．基尔霍夫电压定律

19．基尔霍夫电流定律

20．电压源外特性的测定

21．叠加原理

22．电压源与电流源的等效变换

23．负载获得最大功率的条件

24．戴维南定理

25．诺顿定理

26．互易定理

27．二端口网络

28．双联开关两地控制

29．RLC串联交流电路

30．RLC并联交流电路

31．RLC串联谐振电路

32．电感、电容元件在直流电路和交流电路中的特性

33．正弦稳态下RL、RC串联电路

34．日光灯电路的连接

35．提高功率因数的方法

36．电磁感应现象

37．互感耦合电路

38．互感线圈同名端的判断

39．一阶电路过渡过程的研究

40．二阶电路过渡过程的研究

41．单相变压器

42．变压器参数测定及绕组极性判别

43．交流电路参数的测量

44．三相负载的星形联接

45．三相负载的三角形联接

46．三相交流电路功率的测量

47．功率因数及相序的测量

48．单相电度表的安装及使用

（二）电工综合技能实训

1．运算放大器的设计及其应用

2．受控源的设计

3．电流表、电压表和欧姆表的设计

4．整流滤波电路的设计及应用

5．报警保护电路的设计及其应用

6．过流保护的设计及其应用

（三）模拟电路部分

1.常用电子仪器的使用

2.单管放大电路的测量

3.场效应管放大器

4.负反馈放大器

5.差动放大器

6.集成运放基本运算电路

7.集成运放比较器

8.集成运算放大器的有源滤波器

9.RC正弦波振荡器

10.LC正弦波振荡器

11.低频功率放大器（Ⅰ）─OTL 功率放大器

12.低频功率放大器（Ⅱ）─集成功率放大器

13.集成稳压器稳压电源

14.串联型晶体管稳压电源

15.电容三点式LC振荡器

★16.集成乘法器幅度调制电路

★17.振幅解调器（包络检波）

★18.振幅解调器（同步检波）

★19.变容二极管调频器

★20.电容耦合回路相位鉴频器

★21.锁相环频率调制器

★22.锁相环鉴频器

（三）数字电路部分

1.数字电路实验基础

2.集成逻辑门电路的逻辑功能

3.组合逻辑电路的分析

4.数据选择器

5.小规模组合逻辑电路的设计

6.中规模组合逻辑电路的设计

7.触发器

8.同步时序逻辑电路的分析

9.中规模集成时序逻辑器件的应用

10.同步时序电路的设计

11.序列信号发生器

12.数字钟

六、配置表（20台配置）

序号	名称	每台数量	全室数量	单位	备注
1	主机箱	1	20	套
2	实训桌	1	20	张	含实训屏
3	磁吸式实训基座	1	20	套
4	储存柜	1	20	个
5	示波器架	1	20	个
6	绝缘皮	1	20	块
8	电工器材配备	1	20	套	见表一
9	实训电路板模块配置清单（磁吸式）	1	20	套	表二
10	仿真软件		共1	套

表一、每台器材配备配置清单

序号	名称	单位	数量	备注
1	电工实训挂箱	块	1	挂箱一	DGJ-10 电路基础实训（一）
				挂箱二	DGJ-11 电路基础实训（二）
				挂箱三	DGJ-12/18 交流电路实训（一）
				挂箱四	DGJ-14 电路基础实训（三）
				挂箱五	DGJ-15 电工综合技能实训（一）
				挂箱六	DGJ-16 电工综合技能实训（二）
2	实验说明书	套	1	指导学生实训

表二、实训电路板模块配置清单（磁吸式）

序号	模电实训电路板模块名称	序号	数电实训电路板模块名称
1	晶体管放大电路一	1	DIP拓展电路一
2	晶体管放大电路二	2	DIP拓展电路二
3	波形发生电路	3	DIP拓展电路三
4	集成运放电路	4	逻辑电平输出电路
5	功率放大电路	5	LED显示电路模块
6	直流稳压电源电路	6	数电选配芯片套件
7	电容三点式LC振荡器电路	7
8	集成乘法器幅度调制电路	8
9	振幅解调器（包络检波）电路	9
10	振幅解调器（同步检波）电路	10
11	变容二极管调频器电路	11
12	电容耦合回路相位鉴频器电路	12
13	锁相环频率调制器电路	13
14	锁相环鉴频器电路	14

七、万用表（用户自备）

八、示波器（用户自备）

（1）100MHz带宽

九、电工工具套装

工具箱：14寸，老虎钳尺寸：6寸，剥线钳，尖嘴钳尺寸：6寸，卷尺尺寸：2M ，螺丝批：小一字、小十字、大一字、大十字。

十、备品备件（整个实验室配一套）：

序号	名　称	数量	备注
1	各种保险丝	1盒
2	强电电流插头线	1套	强电3根
3	弱电电流插头线	1套	弱电2根
4	启辉器	1只
5	长柄螺丝刀-+各1	2把
6	三相四极插座	1个
7	导磁铁棒（大小各1）	1套
8	非导磁铝棒	1只
9	橡皮凳垫脚	10个
10	互感线圈（大小各1）	1套
11	保险座	10只
12	1只多圈电位器	5只
13	高可靠护套结构手枪插实验连接线	1套	70根/套
14	波段开关帽	5只
15	电度表	1只
16	电位器帽	5只
17	内六角扳手	1把
18	10只多圈电位器	5只
19	M4自攻螺丝	1套	30只/套
20	信号源探头	1根
21	接线座	10只
22	电工专用连接线	1套	每套红黑各两根

十一、创新模块（整个实验室配一套）

（1）电位器模块

提供680Ω/5W、1kΩ/5W、10kΩ/5W电位器各1个。每个电位器为独立模块，面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且用3个强电柱引出接线端口。每个模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（2）十进制电阻箱（1）

提供十进制电阻箱10~100Ω可调（10Ω/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盘符号标识清晰且用2个强电柱引出接线端口，利用波段开关调节阻值输出大小。电阻箱为独立模块，模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（3）十进制电阻箱（2）

提供十进制电阻箱100~1kΩ可调（100Ω/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盘符号标识清晰且用2个强电柱引出接线端口，利用波段开关调节阻值输出大小。电阻箱为独立模块，模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（4）十进制电阻箱（3）

提供十进制电阻箱1kΩ~10kΩ可调（1kΩ/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盘符号标识清晰且用2个强电柱引出接线端口，利用波段开关调节阻值输出大小。电阻箱为独立模块，模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（5）十进制电阻箱（4）

提供十进制电阻箱10kΩ~100kΩ可调（10kΩ/5W×10）。面板采用PCB（1.5mm）制作而成，黑色刻度盘符号标识清晰且用2个强电柱引出接线端口，利用波段开关调节阻值输出大小。电阻箱为独立模块，模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（6）FU 熔断器

模块提供熔断器座1个并配有保险丝（可以更换0.5A、1A等）、面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且用2个强电柱引出接线端口；模块可在实验电路中起到保护作用。每套配3个模块，每个模块外形尺寸为 90mm×25mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为13mm、78mm。

（7）十进制电容箱（1）

提供十进制电容箱0.01μF~0.1μF可调（0.01μF/500V×10），面板采用PCB（1.5mm）制作而成，黑色刻度盘符号、电容范围、耐压值等标识均清晰可见且用2个强电柱引出接线端口。利用波段开关调节容值输出大小。电容箱为独立模块，模块外形尺寸为129mm×116mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为104mm、117mm。

（8）十进制电容箱（2）

提供十进制电容箱0.1μF~1μF可调（0.1μF/500V×10），面板采用PCB（1.5mm）制作而成，黑色刻度盘符号、电容范围、耐压值等标识均清晰可见且用2个强电柱引出接线端口。利用波段开关调节容值输出大小。电容箱为独立模块，模块外形尺寸为129mm×116mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为104mm、117mm。

（9）CBB电容

提供0.5?F/500V电容、1?F/500V、2?F/500V电容、4?F/500V电容各1个，面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且分别用2个强电柱引出接线端口；0.5?F、1?F电容为1个独立模块，2?F、4?F电容为1个独立模块；电容均封装在元件盒内部，整体美观。模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（10）基本表头模块

提供1个1mA的指针式电流表（85C1），阻值为100；面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且分别用2个强电柱引出接线端口。模块外形尺寸为129mm×65mm×40mm；透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（11）电感

提供两个不同电感值的电感，分别为15mH/20mA、9mH/20mA。每种电感1个且每个电感为独立模块。面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且分别用2个强电柱引出接线端口。外形尺寸为65mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距为52mm。

（12）运算放大器模块

提供两组运算放大器（LM358插接在芯片插座上，表面可直接更换芯片），面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且用强电柱引出接线端口，供电电源、同相、反相、输出端口分别采用不同颜色区分（红、黑、黄、绿）并绘制有元器件符号。实验模块的外形尺寸为129mm×116mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为104mm、117mm。

（13）日光灯座

提供日光灯实验所需，放置日光灯灯座的左半、右半部分，分别配有保护使用的保险丝座1个带保险丝，左半、右半部分分别独立为模块，面板采用PCB（1.5mm）制作而成，黑色符号标识清晰且分别用2个强电柱引出接线端口。两半方便日光灯管长短调整间距，每个模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（14）启辉器

提供启辉器座1个，面板采用PCB（1.5mm）制作而成，黑色符号清晰且分别用2个强电柱引出接线端口。模块外形外形尺寸为65mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距为52mm。

（15）镇流器

提供13W镇流器1个，面板采用PCB（1.5mm）制作而成，黑色符号清晰且分别用2个强电柱引出接线端口，镇流器要求固定在PCB板上，方便师生观测到实物本身。模块外形尺寸为129mm×65mm×40mm。透明元器件盒底部带四个不锈钢支撑脚，支撑脚间距分别为52mm、117mm。

（16）电阻、电容等独立元器件若干

提供51Ω、100Ω、200Ω、300Ω、510Ω、1k、2k、3k、5.1k、10k、20k、51k、100k、300k、1M不同规格2W电阻各1只。整体独立为1个模块。
