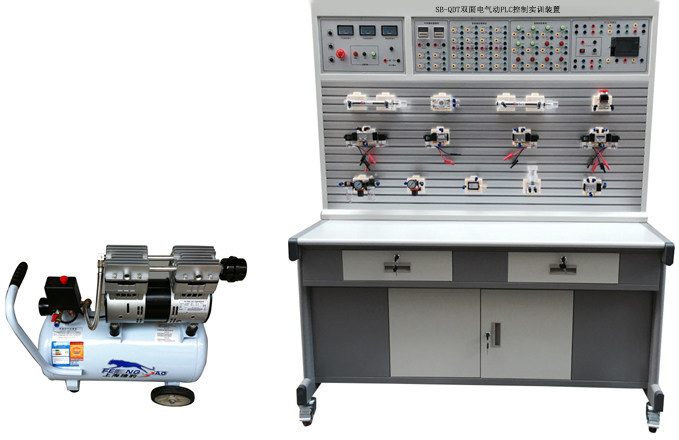

SB-QDT双面电气动PLC控制实训装置
一、概述
双面电气动与PLC控制实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，我公司气动与PLC控制 的优点，采用了开放型综合实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术以PLC控制的理想的综合性 。实训可以让学生直观、感性地对比、了解气、电、手动各自具有的特点、特色、及优缺点等。
气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。
二、实验台组成
气动实训系统采用"二合一"双面结构，即一张实训桌可供两组四位学生分别进行气动实训，也可以双面同时进行气动综合实训，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
该实训台为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实训元件2套；气动实训PLC控制模块2套；继电器模块2套；按钮控制模块2套；时间继电器模块2套，无油低噪音空压机1台，（计算机根据学校要求另行配置）
三、主要技术参数
1、输入电源：380V 允差±l0%，50Hz；
2、装置容量：≤2kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×1000mm×1750mm
6、静音无油空气压缩机：工作电源：AC220V；电机功率：750W公称容量30L；额定输出气压0.7Mpa
7、电器控制单元：
（1）电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的输入交、直流电源及电流指示。启动/停止按钮主要用于控制气泵是否通电。提供电气控制电路中的AC220V交流电压、DC24V直流电压。
（2）PLC主机模块：主机选用西门子S7-200SMART SR20主机，12路开关量输入，8路继电输出。
（3）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，时间继电器模块，气动元件独立模块等。
四、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带"T"沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
4、采用静音空压机，为实训室提供一个较好的实训环境。
5、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
6、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
7、该装置集各种真实的气动元件，继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
五、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、残压排除回路
24、自动与手动运用回路
25、双手操作回路
26、PLC编程软件学习和使用
六、气动PLC控制实训装置配置清单
|
序号 |
名 称 |
型 号 |
数量 |
单位 |
|
1 |
实训桌 |
|
1 |
张 |
|
2 |
实训台 |
|
1 |
台 |
|
3 |
导线架 |
|
1 |
个 |
|
4 |
PLC主机模块 |
S7-200SMART SR20 |
2 |
块 |
|
5 |
电源模块 |
|
2 |
块 |
|
6 |
继电器控制模块 |
|
2 |
块 |
|
7 |
控制按钮模块 |
|
2 |
块 |
|
8 |
时间继电器模块 |
|
2 |
块 |
|
9 |
静音无油空气压缩机 |
|
1 |
台 |
|
10 |
单作用缸 |
QGX25ⅹ100 |
2 |
只 |
|
11 |
双作用缸 |
QGX25ⅹ100 |
4 |
只 |
|
12 |
旋转气缸 |
|
2 |
只 |
|
13 |
三联件 |
AC2000 |
2 |
只 |
|
14 |
减压阀（带压力表） |
AR2000 |
2 |
只 |
|
15 |
手动换向阀（二位五通） |
H210—08 |
4 |
只 |
|
16 |
手动换向阀（三位五通） |
|
2 |
只 |
|
17 |
单电磁换向阀（二位三通）常开 |
3V210-8 |
2 |
只 |
|
18 |
单电磁换向阀（二位三通）常闭 |
3V210-8 |
2 |
只 |
|
19 |
单电磁换向阀（二位五通） |
4V210-8 |
4 |
只 |
|
20 |
双电磁换向阀（二位五通） |
4V220-8 |
2 |
只 |
|
21 |
双电磁换向阀（三位五通中封式） |
4V230-8 |
2 |
只 |
|
22 |
双电磁换向阀（三位五通中压式） |
4V230-8 |
2 |
只 |
|
23 |
双电磁换向阀（三位五通中排式） |
4V230-8 |
2 |
只 |
|
24 |
单气换向阀（二位三通） |
3A210—08 |
2 |
只 |
|
25 |
双气换向阀（二位三通） |
3A220—08 |
4 |
只 |
|
26 |
单气换向阀（二位五通） |
4A220—08 |
4 |
只 |
|
27 |
双气换向阀（三位五通） |
4A230—08 |
2 |
只 |
|
28 |
蘑菇头按钮阀 |
|
2 |
只 |
|
29 |
行程阀（二位二通） |
|
2 |
只 |
|
30 |
行程阀（二位三通） |
|
2 |
只 |
|
31 |
旋钮阀（二位三通） |
|
2 |
只 |
|
32 |
延时阀常闭式 |
|
2 |
只 |
|
33 |
延时阀常开式 |
|
2 |
只 |
|
34 |
顺序阀 |
|
2 |
只 |
|
35 |
双压阀（与门阀） |
|
2 |
只 |
|
36 |
或门型梭阀 |
KV—08 |
4 |
只 |
|
37 |
快速排气阀 |
QE—02 |
4 |
只 |
|
38 |
单向节流阀 |
ASC-08 |
2 |
只 |
|
39 |
单向阀 |
1/4 |
4 |
只 |
|
40 |
磁性开关 |
|
8 |
只 |
|
41 |
光电式传感器 |
|
2 |
只 |
|
42 |
电容式传感器 |
|
2 |
只 |
|
43 |
电感式传感器 |
|
2 |
只 |
|
44 |
三通（T型三通） |
Ø 6 |
8 |
只 |
|
45 |
三通（Y型减径三通） |
Ø 8—Ø 6 |
1 |
只 |
|
46 |
四通 |
Ø 6 |
8 |
只 |
|
47 |
气管 |
PU6ⅹ4 |
50 |
米 |
|
48 |
编程电缆（适配器） |
西门子 |
2 |
条 |
|
49 |
实验导线 |
|
2 |
包 |
|
50 |
工具箱 |
|
1 |
套 |
|
51 |
气动实训说明书 |
|
2 |
册 |
|
52 |
PLC编程软件、程序软件 |
光盘 |
1 |
盘 |
