电气教学平台,机电综合实训考核平台

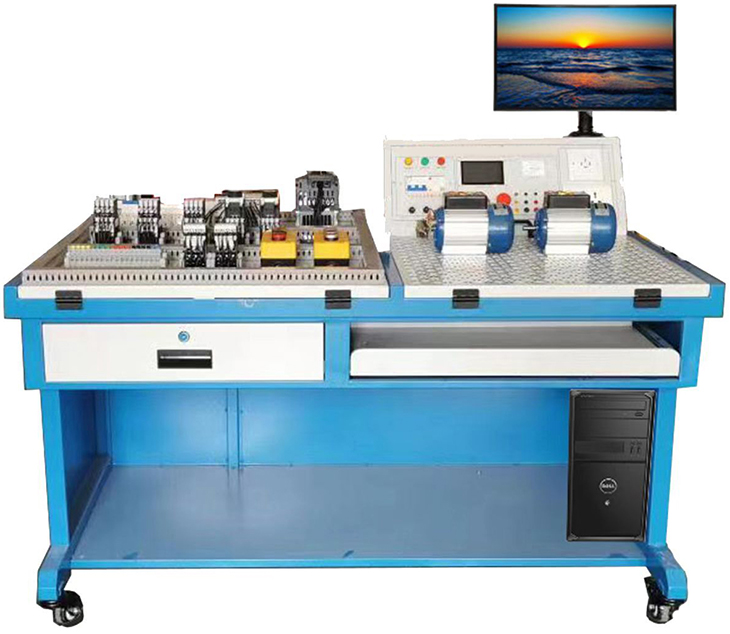

SBWDG-03电气教学平台

电气教学平台、电气自动化设备安装与维修实训考核设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。

1机电综合实训考核设备布局

机电综合实训考核设备布局参照下图。

3.3.2.2机电综合实训考核装置概述

进行机电综合实训考核。

3.3.2.3机电综合实训考核装置构成

机电综合实训考核平台由电源管理模块、电气考核模块、电气实训模块、PLC智能检测系统等组成，各模块之间相互配合可完成对电机基础实训电路的训练测试、接线检测，满足机电专业电气实训考核的要求。

3.3.2.4产品参数

交流电源：三相五线 AC 380 V±10% 50Hz；

温度：-10～50℃；环境湿度：≤90％无水珠凝结；

外形尺寸：长×宽×高=1400mm×860mm×1010mm；

整机功耗：≤1.8 kVA；

安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准。

3.3.2.5机电综合实训考核设备功能

3.3.2.5.1电源管理模块

包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、RFID电源管理模块等构成，具体功能如下：

刷卡取电：使用者配有IC卡，可以实现在刷卡成功认证身份后可以对装置的总电源进行控制。

智能管理：用来控制电气考核板的供电、当线路接线正确时，提供电源输出、接线错误时不提供电源输出。

急停控制：设备配有急停按钮，可在紧急情况下完成电路切断，对设备及其人身安全的保护。

3.3.2.5.2电气考核模块

该模块用于电气接线实训和考核。考核模块采用三菱FX3U-32MR PLC主机、三菱变频器FR-E740、国内一线品牌的电器元件（空气开关、熔断器、交流接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、指示灯、接线端子等）、通用安装板等构成。

3.3.2.5.3电气实训模块

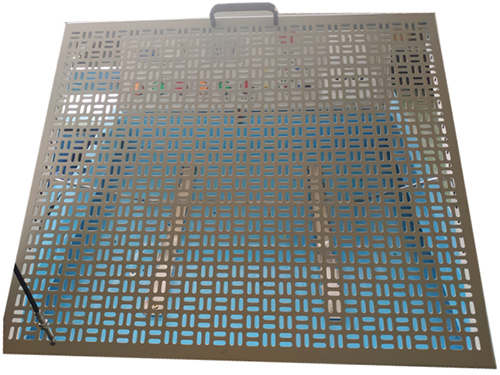

模块采用网孔板式结构，安装快捷、方便、空间利用率高。

多角度调节:角度调试机构根据人体工程学设计，通用安装板可在0-90度多档位的调节安装角度。

自由搭建多种实训电路:可以根据不同类型的电路选择所需器件在该模块上进行日常的器件安装与电气回路的接线。

序号	部件或器件名称	型号	数量
1	实训桌	尺寸1400mm860mm1010mm包含两套角度调节支撑机构、实训操作板	1台
2	智能电源控制模块	电源控制模块、RFID射频识别模块、以太网模块、交流接触器	1套
3	PLC主机	FX3U-32MR	1套
4	漏电开关	3P+N	1只
5	空气开关	4P	1只
6	熔断器	RT18-32 2P	1只
7	熔断器	RT18-32 3P	1只
8	交流接触器	CJX2-0910 220V	5只
9	辅助触头	F4-22	3只
10	时间继电器	220V	2只
11	热继电器		2只
12	热继电器座		2只
13	按钮开关盒	3位	2只
14	按钮（不带灯）	黄、绿、红	3只
15	指示灯	黄、绿、红	3只
16	双用接线端		18只
17	行程开关		2只
18	变频器	三菱FR-E740	1只
19	三相鼠笼式异步电动机	JW5024	2套
20	配套工具	尖嘴钳（160mm）、剥线钳、压线钳、斜口钳（160mm）、十字螺丝刀（3寸）、一字螺丝刀（3寸）、十字螺丝刀（3×75mm）、一字螺丝刀（3×75mm）、剪刀	1套
21	用户自备电脑	联想启天M420 I5-95004G 1T 光驱19.5寸	1台
22	设备使用说明书		1套
