电力电子技术应用创新设计综合实训装置，电力电子技术应用创新设计综合

SBDL-9CX型电力电子技术应用创新设计综合实训装置

一、概述

电力电子技术应用创新设计综合实训装置"创新型模块化电力电子技术实训装置"适用于各职业院校所开设的《电力电子技术》、《半导体变流技术》、《电工与电子技术》、《交直流调速》、《自动控制系统》、《电力拖动和自动控制》等多门课程的实训教学，同时还适用于初、中、高级电工及电工技师的技能培训与考核。

二、电力电子技术应用创新设计综合特点

1、由实训台、各种交直流电源、各种测量仪表、电机、导轨、负载、实训操作区、各种实训线路板及各种电气控制元件等组成。采用模块化设计，实验模块采用开放式透明外壳结构（190mm*146mm透明有机注塑盒）。

2、实训线路板包括功率元件模块、电气元件模块、触发（驱动）单元电路、检测单元电路、调节单元电路，采用PCB板工艺，元器件接口均已引至专用插座上，学生可以自主搭接各种电力电子、调速系统线路，可锻炼学生的接线、调试、故障检修等方面的技能。

3、可完成电力电子技术典型应用线路、通用的交、直流调速系统的接线、调试与检修。

三、电力电子技术应用创新设计综合实训装置技术性能

1、输入电压：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：≤0.8kVA

4、外形尺寸: 1600mm×700mm×1520mm

5、安全保护措施：电源经变压器隔离，浮地设计，带漏电保护，符合国家相关安全标准

四、电力电子技术应用创新设计综合的介绍

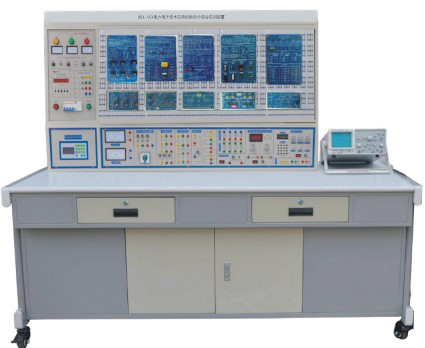

实训装置由控制屏、实训桌以及各个有机透明实训模块构成。

（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。

（二）实训组件：

1、PE-01交直流电源组件

提供三相交流电源380V//200V，（800W）自带有过流保护和漏电保护功能，设有隔离变压器输出，实训安全。

（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。

（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。

（3）直流电源模块DC220V/1A）

2、PE-02功率二极管组件

提供大功率整流二极管七个（熔丝保护电路），钮子开关一个，作为整流和续流使用。

3、PE-03晶闸管组件

提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。

4、PE-04双向晶闸管组件

提供3只双向晶闸管,用于交流调压电路实训

5、PE-05 GTR、MOSFET、IGBT组件

提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件

6、PE-06 三同步变压器组件

设有由三同步变压器及一只三刀三掷开关组成。

7、PE-07灯组负载组件

由三只250V/4A灯座组成，实训时作为电阻性负载使用

8、PE-08电抗器、变压器组件

提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只

9、PE-9给定及电压指示组件

提供连续可调的+15V和-15V给定电压，带输出指示。

10、PE-10交流电参数表组件

提供直有效值交流数字电压表一只，测量范围0～500V，量程自动判断，自动切换，精度0.5级，三位半数显，输入阻抗10MΩ。

提供真有效值交流数字电流表两只，测量范围0～5A，量程自动判断，自动切换，精度0.5级，三位半数显。

11、PE-11直流电参表组件

提供直流电压表一只，测量范围0～300V。

提供直流数字电流表两只，测量范围0～2A。

12、PE-12 B TCA785集成触发电路

提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。

13、PE-13 TC787触发电路组件

采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能

14、PE-14可调电阻组件

提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用

15、PE-16 直流斩波电路实训

提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）等典型实验。

16、PE-20 双闭环调速调节器模块

17、电流检测，速度变换电路模块

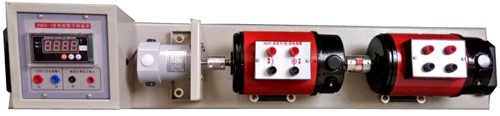

18、DQ03-1固定电机导轨、测速发电机系统及数字转速表。

19、DQ09直流并励电动机（（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

20、DQ07-1直流发电机（（Un=DC220V ， IN=1.1A ， PN=240W ， n=1500RPM ，绝缘等级E ）

（三）实训桌

实训桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，和四个可固定的支撑脚。

（四）实训连接线

根据不同实训项目的特点，配备不同的实训联接线，强电部分采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实训的安全及合理性。

序号	编号	名称	数量
1	PE-01	交直流电源组件	1件
2	PE-02	功率二极管组件	1张
3	PE-03	晶闸管组件	1件
4	PE-04	双向晶闸管组件	1件
5	PE-05	GTR、MOSFET、IGBT组件	1件
6	PE-06	同步变压器组件	1件
7	PE-07	灯组负载组件	1件
8	PE-08	电抗器、变压器组件	1件
9	PE-9	给定及电压指示组件	1件
10	PE-10	交流电参数表组件	1件
11	PE-11	直流电参表组件	1件
12	PE-12	TC785触发电路	1件
13	PE-13	TC787触发电路组件	1件
14	PE-14	可调电阻组件	1件
15	PE-20	双闭环调速调节器模块	1件
16	PE-16	直流斩波电路实训	1件
17	PE-21	电流检测，速度变换电路模块	1件
18	DQ03-1	固定电机导轨、测速发电机系统及数字转速表。	1件
19	DQ09	直流并励电动机	1件
20	DQ07-1	直流发电机	1件
21	实训桌	铁质长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料	1件
22	连接线	配备不同的实训联接线，不可以互插，实训安全。	1套
23	指导书	精装实训指导书	1套
