SBDLZ-780E电力电子技术及自动控制系统实验实训装置

电力电子技术及自动控制系统实验实训装置、电力电子 为专业基础课和专业课实训,电力电子技术及自动控制系统实验实训平台面向对象为电气工程及 其自动化和自动化两个专业的学生,承担《电力电子技术》、《电力拖动自动控制系统》、《运动控制系统》等课程的实验教学任务。
《电力电子技术》课程开设实验项目:单结晶体管触发电路实验、晶闸管认识及单相半波可控整流电路实验、绝缘栅双极型晶体管特性研究、三相桥式全控整流电路实验、直流斩波电路的性能研究、三相交流调压电路实验、单相交直交变频电路。
《电力拖动自动控制系统》课程开设实验项目:晶闸管直流调速系统参数和环节特性的测定实验、单闭环晶闸管直流调速系统实验、双闭环三相异步电动机调压调速系统实验、基于DSP的变频调速系统。

一、概述

电力电子技术及自动控制系统实验实训装置是根据《维修电工(高级)》(中国劳动社会保障出版社出版)培训教材中关于电力电子与自动控制部分的技能培训要求,吸收国内同类产品的优点,充分考虑了实验室的现状和发展趋势精心研制而成。它不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《半导体变流技术》、《直流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目,还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训使用。

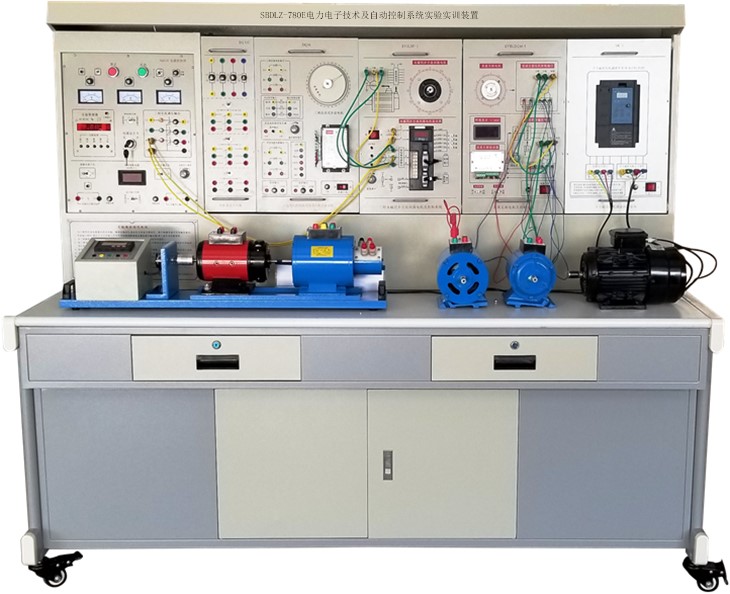

(实验设备外形参考图片,具体以实物配置为准)

二、适用范围

电力电子技术及自动控制系统实验实训装置涵盖了各类院校等所开设的"电力电子技术(或称半导体变流技术)""直流调速""电机控制""电力拖动自动控制系统""控制理论"等专业课程所要求的实验实验项目。

三、技术性能

1、输入电源:三相四线(或三相五线380V±1050HZ)

2、工作环境:温度-10℃+40℃相对湿度<85%(25℃) 海拨<4000m

3、装置容量:<1.5KVA

4、外形尺寸:187×70×160 cm

四、装置的基本配备

1DQ01电源控制屏(铁质双层亚光密纹喷塑结构)

1)交流电源:

提供交流电源:交流调速档为三相交流电220V/3A(隔离变压器输出,带有输出保护措施)

2)高压直流电源

励磁电源:220V0.5A),具有输出短路保护功能。

3)指针式仪表:

交流电压表一只:可通过其下方的波段开关切换指示三相电网输入线电压;

(4)数字式仪表

A.智能型真有效值交流数字电流表1只(0-5A),量程自动判断,自动切换,四位半数字显示,为交流调速系统提供电流指示。

B.智能型真有效值交流数字电压表1只(0-500V),量程自动判断,自动切换,四位半数字显示,为交流调速系统提供电压指示。

C、数字直流电压表1只(0-500V),三位半数字显示,直流数字电压表为可逆调速系统提供电压指示。

D、数字直流电流表1只(0-5A),三位半数字显示,具有短路保护功能,直流数字电压表为可逆调速系统提供电流指示。

(5)实验管理器:

具有设定实验时间、定时报警、切断电源等功能,可自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。

6)人身安全保护体系

三相隔离变压器一组:三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使输出与电网隔离(浮地设计),对人身安全起到一定的保护作用。

电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。

实验连接线及插座:强、弱电连接线及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

7)控制屏其它设施

控制屏正面大凹槽内,设有两根钢管,可挂置实验部件,凹槽底部设有3芯插座,挂箱的供电由这些插座提供。控制屏两边设有单相三极220V电源插座及三相四极380V电源插座,还设有实验台照明用的40W日光灯一盏。

2DK02实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。

3DQ03-1固定电机的导轨、测速系统及智能数显转速表

4DQ09直流他(并)励电动机(DC220V,185W,1500r/min

5DQ07-1直流发电机(DC220V,240W

6DQ10三相鼠笼式异步电动机(380/Y/220V/△,0.5A100W1420r/min

7DQ27三相可调电阻器(每组900Ω×2/0.41A

8DK03晶闸管及电抗器组件

提供125A/1000V的晶闸管,4只二极管,每只晶闸管均设有保护装置,晶闸管可通过外加信号进行触发(留有触发脉冲输入接口),可更好的完成设计性实验;设有带镜面精密指针式直流电压表±300V,精度1.0级带镜面直流电流表±2A,精度1.0级各一只和平波电抗器一组。

9DK09新型电力电子器件

提供SCRMOSFETIGBTGTOGTR新器件,与给定模块配套使用,可测定其特性曲线。

10DK13电力电子器件驱动与保护电路实验箱

主要是为完成新器件特性实验提供电源、驱动电路及PWM波形发生器。

1)电源:为驱动电路提供电源,包括±5V±15V+20V直流电源。

2)驱动电路:包括GTOGTR,MOSFETIGBT的驱动电路。其中IGBT的驱动电路采用专用芯片EXB841,其它的由运放、门电路及分立元件组成。

3PWM波形发生器:以SG3525为核心的PWM波形发生器主要是为新器件驱动电路提供PWM驱动波形,可以通过频率调节旋钮进行频率调节;通过占空比电位器来调节PWM波的占空比。频率范围分为2挡,通过钮子开关切换,高频档是为MOSFETIGBT驱动电路提供PWM波形,频率调节范围4KHz10KHz;低频档是为GTRGTO驱动电路提供PWM波形,频率调节范围400Hz1KHz;占空比可从0%调至100%

11DK04-1三相TCA785脉冲列触发电路组件

提供三相TCA785触发电路、功放电路等,与"DK03"配套使用。

12DK04三相晶闸管触发电路

提供三相KC04KC09)触发电路、功放电路等,与"DK03"配套使用。

13DK05单相晶闸管触发电路组件

提供单结晶体管、锯齿波同步移向、单相交流调压,正弦波同步移向,西门子TC785集成触发电路。

14DK05-1单相并联逆变电路组件

提供单相交流逆变触发电路及实验主电路,+24V电源等。

15DK07? IGBT直流斩波电路

根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的;提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路(Buck Chopper)、升压斩波电路(Boost Chopper)、升降压斩波电路(Boost -Buck Chopper)、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。

16DK19半桥型开关稳压电源

提供了半桥型开关稳压电源的主电路和控制电路,主电路的电力电子器件为电力MOSFET管;控制电路采用专用PWM控制集成电路SG3525,采用恒频脉宽调制控制方案。可完成"开关电路在开环与闭环下负载特性的测试"以及"电源电压波动对输出的影响"等实验内容。

17DK14单相SPWM控制(IGBTH型交直交变频电路组件

根据普通高等教育"九五"国家级重点教材王兆安,黄俊主编的《电力电子技术》(第四版)的内容进行开发。用于展示交直交变频原理,主要让学生了解SPWM正弦波脉宽调制信号的形成方法,了解IGBT管专用集成驱动芯片的特点及其使用。

能完成如下实验项目:

1SPWM波形成的过程;

2)交直交变频电路在不同负载时的工作情况和波形,并研究工作频率对电路工作波形的影响;

3IGBT管专用集成驱动芯片的工作特性。

18DK06直流调速组件

提供以下模块:给定(带数显)、调节器I、转速变换(FBS)、调节器II、反号器(AR)、电流变换(FBC)。其中调节器I和调节器II的比例增益由电位器调节。

19DK17双闭环HDC/DC变换PWM直流脉宽调速系统

通过对四个桥臂上IGBT管的触发控制,来实现对可逆直流他励电机进行调速的目的,主要由三大部分组成,即主回路部分、控制电路部分和调节部分。主回路由直流电源、四种IGBT管组成;控制回路部分由专用芯片产生PWM脉冲波,PWM波脉冲发生器产生的四路控制脉冲,分别驱动四个桥臂的IGBT管;调节部分由两个PI调节器组成,并通过速度环、电流环构成的反馈回路使电机的转速稳定运行在给定的转速下。

本实验挂件可完成的实验项目有:

1)全桥DC/DC变换电路实验

2)双闭环可逆直流脉宽调速实验。

20DK10可调电阻器,电容器

提供耐压AC100V的可调电容三组,调节范围为0.111.37uF,0999KΩ十进制可调电阻两组。

21DK11单相调压与可调负载

提供了一只0250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源;一个整流滤波电路以及090Ω/1.3A(串联)或045Ω/2.6A(并联)瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。

22DK12变压器实验

提供三相芯式变压器一个(该变压器有2套副边绕组,原、副边绕组的电压为127V/63.6V/31.8V),用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验;还设有三相不控整流电路等模块。

23BJ-1步进电机的驱动运行电路

提供步进电机1台,驱动器1套,+24V开关电源1只,脉冲发生器1套。

24JLSF-1交流伺服电机及驱动系统

提供交流伺服电机1台,驱动器1套。

25、实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

六、本装置能开设的实验项目

(一)电力电子技术(晶闸管部分)

1.单结晶体管触发电路

2.正弦波同步移相触发电路实验

3.锯齿波同步移相触发电路实验

4.西门子TCA785集成触发电路实验

5.单相半波可控整流电路实验

6.单相桥式半控整流电路实验

7.单相桥式全控整流电路实验

8.单相桥式有源逆变电路实验

9.三相半波可控整流电路的研究

10.晶闸管三相半波有源逆变电路的研究

11.三相桥式半控整流电路实验

12.三相桥式全控整流及有源逆变电路实验

13.单相交流调压电路实验

14.三相交流调压电路实验

(二) 电力电子技术(器件特性与驱动保护部分)

1.单向晶闸管(SCR)特性实验

2.可关断晶闸管(GTO)特性实验

3.功率场效应管(MOSFET)特性实验

4.功率晶体管(GTR)特性实验

5.绝缘双极性晶体管(IGBT)特性实验

6.可关断晶闸管(GTO)驱动与保护电路实验

7.功率场效应管(MOSFET)驱动与保护电路实验

8.功率晶体管(GTR)驱动与保护电路实验

9.绝缘双极性晶体管(IGBT)驱动与保护电路实验

(三) 电力电子技术(全控型器件典型线路部分)

1.直流斩波电路(BuckCukBoostSepicBuck-BoostZeta等六种电路)的性能研究

2SPWM单相交直交变频电路的性能研究

3.半桥型稳压电源的性能研究

4.全桥DC/DC变换

(四) 直流调速实验

1.晶闸管直流调速主要单元的调试

2.不可逆单闭环直流调速系统静特性的研究

3.带电流截止负反馈的转速单闭环不可逆直流调速系统

4.转速,电流双闭环晶闸管不可逆直流调速系统

5.双闭环控制的直流脉宽调速系统(H桥、IGBT

(五) 交流调速实验

1.双闭环三相异步电机调压调速系统实验

七、电力电子技术及自动控制系统实验实训装置的配置清单:

序号

编号

数 量

1

DK01

电源控制屏

1

2

DK02

实验桌

1

3

DQ03-1

固定电机导轨、测速系统及智能数显转速表

1

4

DQ27

三相可调电阻器(每组900Ω*2/0.41A

1

5

DK03

晶闸管及电抗器组件

1

6

DK04

三相晶闸管触发电路

1

7

DK04-1

三相TCA785脉冲列触发电路组件

1

8

DK05

单相晶闸管触发电路组件

1

9

DK05-1

单相并联逆变电路组件

1

10

DK06

直流调速组件

1

11

DK07

IGBT直流斩波电路

1

12

DK09

新型电力电子器件

1

13

DK10

可调电阻器,电容器

1

14

DK11

单相调压与可调负载

1

15

DK12

变压器实验

1

16

DK13

电力电子器件驱动与保护电路实验箱

1

17

DK14

单相SPWM控制(IGBTH型交直交变频电路组件

1

18

DK17

双闭环HDC/DC变换PWM直流脉宽调速系统

1

19

DK19

半桥型开关稳压电源

1

20

DQ07-1

直流发电机(DC220V,240W

1

21

DQ09

直流他(并)励电动机(DC220V,185W,1500r/min

1

22

DQ10

三相鼠笼式异步电动机(380/Y/220V/△,0.5A100W1420r/min

1

23

SBBJ-1

步进电机的驱动运行电路

1

24

SBJLSF-1

交流伺服电机及驱动系统

1

25

高可靠护套结构手枪插实验连接线及配件

1
