电工技术实训台,电工技术 ,电工技术实训装置

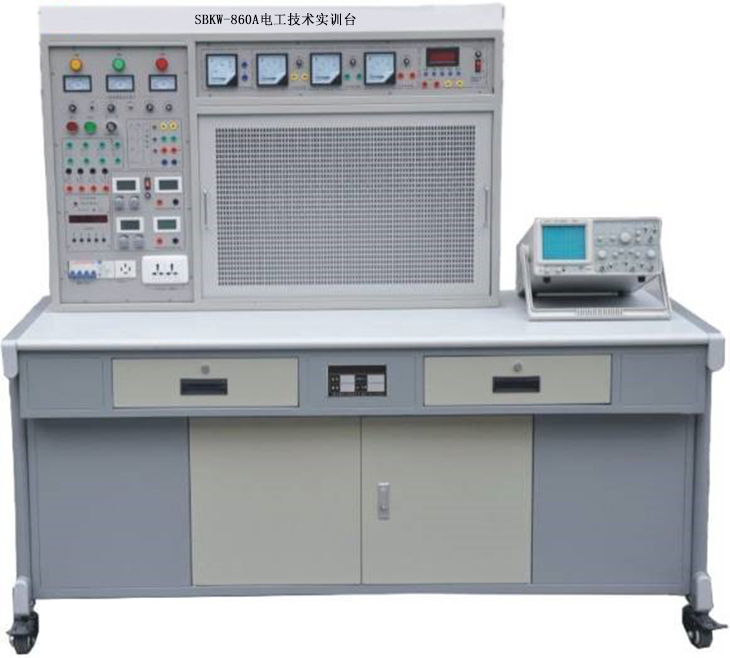

SBKW-860A电工技术实训台

一、产品特点：

电工技术实训台为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构,训练与鉴定接近工业现场,外形美观,结构合理,牢固、耐用,实训方式灵活,增加元器件即可增加实训项目,可扩展性强,装置设置多重科学安全保护措施,确保设备和使用者人身安全,非常适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能,也可进行电工等级考核和技能鉴定,可达到劳动和社会保险职业技能鉴定中级以上水平。一个实训室参考标准配备1台教师台,用户可根据学生人数酌情增减学生台。整个实训室豪华、气魄,标准化和安全程度高。该装置是各类学校实验实训室现代化的重要标志产品。

二、电工技术实训台技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%? 50Hz

2、温度：-10℃～40℃,相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

三、实训屏构成与性能：

1、实训屏外壳：铁质双层亚光密纹喷塑结构,铝质面板。

2、电源及参数：

2.1、输入电源：三相四线电源,输入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后,打开电源开关锁,按下启动按钮,三相四线电源输出,三只450V电压表指示工作线电压。

2.3、恒流稳压双用电源：两路独立。每路输出电压0-30V,输出电流4mA-1500mA,内置式继电器自动换档,多圈电位器连续调节,使用方便,电流电压输出有0.5级数字表指示。电压稳定度＜10-2,负载稳定度＜10-2,纹波电压＜5mV。

3、安全保护：设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控装置过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者安全。

★4、智能功率、功率因数表

1）功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

★5、功率输出函数发生器/频率计：采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz,采用键盘直接输入数字设定频率
输出幅度	电位器调节,正弦波输出具有20db,40db衰减
方波占空比	可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz,自动换档

6、指针式测量电表：交流450V 1只,交流5A 3只,精度1.0级。

7、整流二极管：提供四只IN5408二极管,用于整流或能耗制动。

8、大功率电阻：三只75Ω/75W电阻用于电动机降压启动,一只10Ω/25W电阻用于异步电动机的能耗制动。

9、单、三相插座：为外部仪器提供工作电源。

四、实训操作桌：铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

五、构成与配备

1、学生实训操作桌1张,一桌二座,桌面配备一块胶皮板保护桌面,桌体下部配备元件储存柜,放置实训考核元器件,使用、保管方便,桌体中部左右设有两个抽屉,放置常用工具等。

序号	名称	数量	单位	备注
1	控制屏	1	套
2	实训桌	1	张
3	学生凳	2	张
4	器材配备	1	套	见表一
6	网孔板	1	块
7	学生凳	1	套
8	指导书	1	本

序号	名称	数量	单位	备注
1	表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具	1	套
2	电烙铁及烙铁架	1	套
3	指针万用表MF-47	1	只
4	数字万用表UT33B⁺	1	只
5	单相电度表	1	只
6	三相电度表	1	只
7	电流互感器	3	只
8	兆欧表	1	只
9	钳形电流表	1	只
11	保险盒	3	只
12	熔断器	6	只
13	拉线开关、圆插座、平灯头	各2	只
14	20W日光灯	1	套
15	换相开关	1	只
16	三相电动机拆装拉具	1	套
17	钢剧架	1	把
18	单相电动机	1	台
19	三相电动机180W	2	台
20	交流接触器	3	只	CJX2-0910 380V
21	辅助触头	3	只	F4-22
22	断路器	1	只	DZ108-20/10
23	3H铁索按钮	2	只
24	热继电器	2	只	R16B-20/3
25	时间继电器	1	只
26	50W变压器	1	只
27	单刀开关	1	只
28	三相闸刀	1	只
29	信号灯	1	只
30	走线槽	2	米
31	配套塑料卡与螺丝	100	套
