电工基本技能综合 ,电工基础

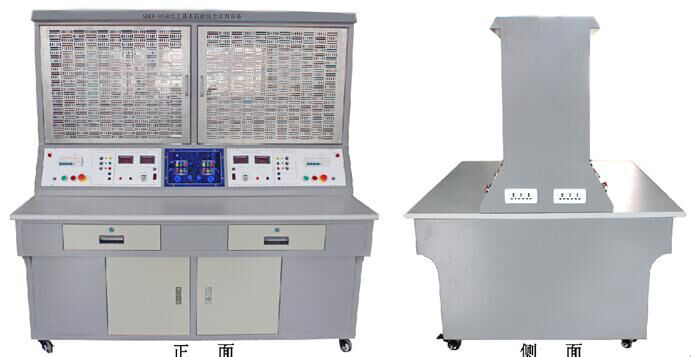

SBKW-925B电工基本技能综合

电工基本技能实训室设备是机电系所有专业开设的《电工实习》和《电工基本技能实训照明线路的安装调试实训课题的教学任务。电工基本技能实训装备了维修电工初级考工中的设备照明安装线路和拆装测量中所用的电动机、变压器、兆欧表等设备。通过实训帮助学生理论联系实际,提高动手操作能力,能运用所学的知识,独立分析和解决电工操作中的一般技术问题,为学生的维修电工初级工鉴定和继续深入学习奠定扎实基础。电工实训室用途可归纳为两大部分：其一在结合专业理论教学的基础上,可完成常用电工实验教学任务和实训任务;其二可满足学生掌握电工的实操技能,可进行相应的职业技能证书(初、中、高级电工证)取证作考场和实训基地。

一、技术参数：

1)工作电源：三相五线380V±5％50Hz

2)安全保护：漏电保护（动作电流≤30mA）过流保护,熔断器保护

3）实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。

4）外形尺寸：1600×1360×1650mm。

二、产品结构

1、桌身部分：采用优质钢板做骨架,经过机械加工成型,外表面喷涂环氧聚塑,整机既坚固耐用,又美观大方。

2桌面部分：采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边,中间柜子带门。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、抗静电及易清洁等特点。

3、实训屏部分：整体采用钢木式结构。优质钢材做骨架,外表面喷涂环氧聚塑。集成配备了各类电源。操作面板文字符号采用现代彩色喷描技术处理,使面板标识清晰且经久耐用。实训屏配置有测量仪表及三相异步电机,可进行相应参数的测量及三相拖动电路的实训。

4、多功能网板部分：多功能网孔板采用"门框式"设计,主体采用2mm厚的不锈钢板加工成型,网孔采用改进型"横二竖六"椭圆长孔加工。

5、每工位一路直流稳压电源：电压0-30V,电流2A,内置式继电器自动换档,多圈电位器连续调节,使用方便,有数字表指示。电压稳定度＜10-2,负载稳定度＜10-2,纹波电压＜5Mv。

物料名称	型号	单位	数量	产地
电工基本技能综合实训电源屏	SBKW-925B	台	1	上海硕博
钢制实训桌	SBKW-925B	张	1	上海硕博
按钮开关(控制按钮)	2H	个	8	江阴电器有限公司
行程开关	LX19-001	个	16	上海金山开关厂
漏电断路器	DZ47E-63	个	4	上海人民成套设备有限公司
辅助触头	F4-22	个	16	上海人民成套设备有限公司
交流接触器	CJX-0910	个	20	上海人民成套设备有限公司
热过载继电器	JR36-20	个	8	上海人民成套设备有限公司
中间继电器	JZ7-44	个	4	上海人民成套设备有限公司
时间继电器	ST3P	个	8	浙江一函电气有限公司
时间继电器座	JSZ3	个	8	浙江一函电气有限公司
熔断器座	RT14-20	个	20	沪丰熔断器厂
熔体	RO15-2	个	8	沪丰熔断器厂
熔体	RO15-10	个	12	沪丰熔断器厂
可调管式线饶电阻	75Ω	个	12	松鹤电器厂
启动电容(电力电容)	4uF	个	4	上海宝汇电容器公司
桥堆	KBPC35	个	4	深圳市伟创捷电子
二极管	5408	个	4	深圳市伟创捷电子
漏电开关盒	PZ30	个	4	浙江龙湾沙城奥斯美电器厂
漏电断路器	DZ47E-63	个	4	浙江龙湾沙城奥斯美电器厂
电源插座	86型	个	8	浙江龙湾沙城奥斯美电器厂
单极开关	86型	个	8	浙江龙湾沙城奥斯美电器厂
盖板	86型	个	4	浙江双雁电器厂
插座底盒	86型	个	12	浙江双雁电器厂
灯座	E27	个	16	上海恒缘灯座有限公司
插口灯泡	30W	个	4	上海国荣金邦电器厂
螺口灯泡	30W	个	12	上海国荣金邦电器厂
弯头	DN20	个	4	上海亿塑管业
线管三通	DN20	个	4	上海亿塑管业
管卡	DN20	个	24	上海亿塑管业
活接	DN20	个	12	上海亿塑管业
通用导轨	C45	付	2	上海人民成套设备有限公司
I型六角螺母	Φ4	个	140	上海华磊标准件厂
平介(垫片)	Φ5	个	164	上海华磊标准件厂
十字槽盘头螺钉	Φ4	个	124	上海华磊标准件厂
十字槽盘头螺钉	Φ4	个	40	上海华磊标准件厂
线管	DN20	条	1	上海亿塑管业
线槽	5050	条	2	上海亿塑管业
工具箱	14.5寸	个	4
实训考核指导说明书		本	4	上海硕博
大圆头(扁头)自攻丝	Φ4	个	12	上海华磊标准件厂
学生凳组件	塑钢	套	4	浙江金胜科技制造厂
