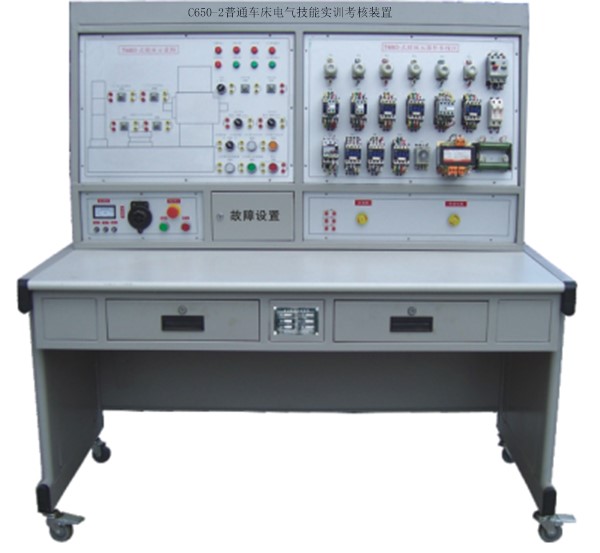

C650-2普通车床电气技能实训考核装置

SB-C650-2普通车床电气技能实训考核装置

1、功能要求：要求试用于课堂机床电气控制演示、机床电气控制原理性的操作实训。适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

2、输入电源三相四线AC380V+10%50Hz;

3、装置容量 ≤1.0KVA;

4、外形尺寸≥1400mmx700mm×1535mm

5、安全保护要求:具有短路与过载保护功能、漏电压、漏电流和接地保护，安全符合国家标准。

6、总体结构要求配置左右两个面板，左边是机床操作面板及机床示意图，右边是机床控制电路器件安装面板，面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在该面板上进行，指示灯用于指示机床的相应动作。面板上印有C650-2普通车床示意图与原理图，能直观地看清该铣床的外形轮廓。设备考核故障设置单元：故障开关箱设有17个开关，设有32个开关，其中K1到K23用于故障设置；K24到K31保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。

7、电机动作安装板要求三个380V三相鼠笼异步电动机，分别用作主轴电动机、冷却泵和快速移动电动机。此面板为电机测试面板，机床三个电动机分别引出到该面板上。

8、设备考核内容及故障设置一览表故障开关故障现象

K1 机床不能启动主轴、冷却泵和快速移动电机都不能启动。

K2 主轴自动启动通电之后主轴自动启动。

K3 主轴不能点动控制其它操作正常。

K4 主轴不能正转启动点动、反转正常；正转启动时，KM3、KA能吸合，KM1不动作。K5 主轴不能正转启动点动、反转正常；反转停止能制动；正转启动时，KM3、KA能吸合，KM1不动作。

Ｋ6 主轴不能正转启动反转正常，反转停止无制动；不能点动，正转启动时，KM3、KA能吸合，KM1不动作。

K7 主轴不能启动按正、反转启动按钮均无反应，无点动。

K8 机床不能启动主轴、冷却泵和快速移动电机都不能启动。

K9 主轴不能正转启动正转启动时无任何反应。

K10 主轴正转只能点动按下正转启动按钮，主轴正转，松开按钮，KA、KM3保持，KM1释放，电机停止。

K11 主轴无制动

K12 机床不能启动冷却泵和快速移动电机都不能启动；主轴只能点动。

K13 主轴只能点动按下SB3、SB4，主轴只能点动。

K14 主轴正转只能点动主轴正转只能点动控制。

K15 主轴不能反转反转启动时无任何反应。

K16 主轴不能反转正转启动、制动正常；反转启动时，KM3、KA能吸合，KM2不动作。K17 主轴反转只能点动按下反转启动按钮，主轴反转，松开按钮，KA、KM3保持，KM2释放，电机停止。
