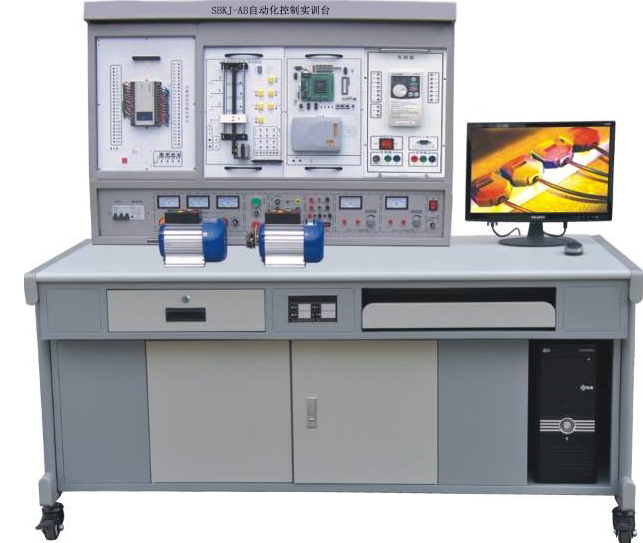

SBKJ-AB自动化控制实训台

1.概述

AB自动化控制实训装置集可编程逻辑控制器、编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的AB5000系列可编程控制器，配套西门子S7300系列可编程控制、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。

2.技术性能

1)输入电源：三相四线（或三相五线）～380V±10% 50Hz；

2)工作环境：温度-10～+40 相对湿度＜85%(25)；

3)装置容量：＜500VA；

4)重量：＜110Kg；

5)外形尺寸：1680mm× 750mm×1600mm；

6)安全保护：具有漏电压、漏电流、过载保护装置。

3.实训装置的基本配置及功能

配置AB5000系列PLC主机，CPU（1756-L71）数字量输入模块（1756-IB32）、数字量输出模块（1756-OB16E）模拟量输入模块（1756-IF8）模拟量输出模块（1756-OF4）、电源模块（1756-PA72）

配置西门子300系列PLC主机CPU314C-2PN/DP，数字量I/O（24路数字量输入、16路数字量输出）、模拟量I/O （4路模拟量输入、2路模拟量输出）、MPI通信接口、以太网通讯接口、MPI通信编程电缆。

实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，模块在实训屏上可任意移位；

1)实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键

盘托、显示器搁板；

2)网孔板：具有知识产权的网孔实训板，结构巧妙，实训时电气元件不需

螺丝固定，只需一插一拉即可牢牢固定在网孔板上，省时省力，灵活快捷；

3)控制柜

a.交流电源控制单元。三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位；提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护；

b.定时器兼报警记录仪。定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数；

c.直流电源、直流电压/电流表、逻辑输出及指示等。直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干；

4)实训模块组件

a.抢答器/音乐喷泉。通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中"水流"及音乐的循环控制，掌握循环指令的编写方法；

b.装配流水线/十字路口交通灯。通过对"生产流水线"顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法；

c.水塔水位/天塔之光。通过对"水塔水位"和"储水池水位"变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法；

d.自动送料装车/四节传送带。通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法；

e.多种液体混合装置。通过对"液体混合装置"中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法；

f.自动售货机。通过对用户投币数目的识别和自动售货机中各种"货物"的进出控制，掌握各种计数器指令及比较输出指令的编写方法；

g.自控轧钢机/邮件分拣机。通过对自控轧钢机和邮件分拣机材料（"钢锭"邮件"）来料数量、来料类别识别及对各种执行器（例如"电机"）启停时序的控制，掌握数值运算指令及中断指令的编写方法；

h.机械手控制/自控成型机。通过对机械手停留"位置"及自控成型机各方向"液缸位置"的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力；

i.加工中心。通过对加工中心中各方向"电机"运行方向及"刀库"进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力；

j.四层电梯。通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识；

k.步进电机/直线运动。（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制；

l.典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，热继电器2只，元器件安装与网孔板配套的底座；

m.掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识；
