智能楼宇报警控制 > 行业新闻 >智能消防实训室设备
2021年10月19日

智能楼宇报警控制 ,智能楼宇通用实训台

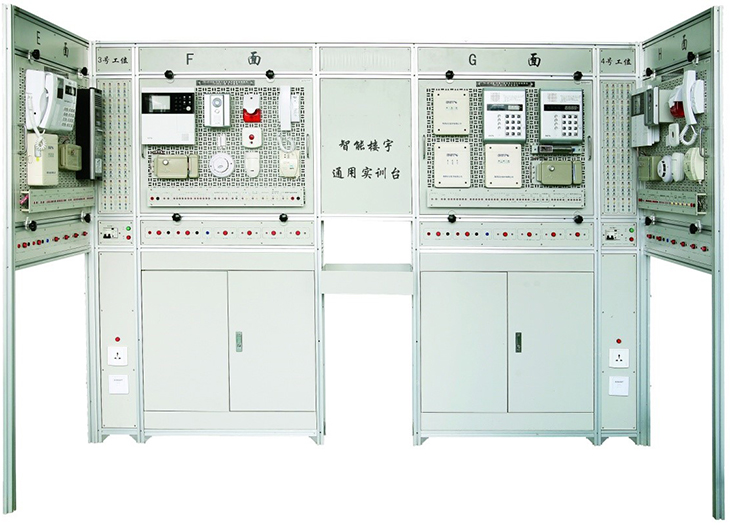

SBLYC-1A智能楼宇报警控制 (工位型)



一、产品概述

"智能楼宇报警控制 ,智能楼宇通用实训台架"采用""字形结构,专为智能楼宇系统实训要求设计。根据学校需要可灵活配置楼宇自动化5A系统实训单元。

1.落地式结构:最大限度降低 的占地面积、空间浪费,解决了实训课室工位数量的紧缺性。

2.四工位结构:每个台架可同时容纳四个实训工位,每个实训工位可同时容纳两个实训模块;每个实训工位具有一个器件安装面,便于器件安装。

3.独立式模块:根据实训内容需要,灵活调换各类实训模块。

4.总线式连接:实现同一实训工位、同一实训台架或不同实训台架各类模块之间的总线连接,建立不同功能、不同类型或不同规模智能楼宇系统。

5.灵活的系统配置:台架可根据需要灵活配置楼宇自动化5A系统实训单元。

二、技术规格

1.外形尺寸:2440mm×1730mm×1798mm(长××高)

2.网孔板尺寸:748mm×598mm

3.总体电源输入:AC220V,第三方式接地

4.直接电源输出:单相三芯暗插座,AC220V

5.受控控制方式:空气开关(带漏电保护)、运行、停止按钮

6.受控保护方式:16A单相漏电保护开关、直流开关电源

7.受控电源输出:大安全型插拔接口,AC220VDC24VDC18VDC12VDC5V

8.直流电源功率:DC24V/6ADC18V/8ADC12V/12ADC5V/5A(四工位共用)

9.总线连接接口:2#安全型插拔接口,0.25mm2,最大容量8

10.计算机网络接口:RJ45超五类屏蔽(10/100Mbps

2、对讲门禁及室内安防系统

1) 住户模块

2) 大楼模块

3)小区模块

1、主体功能要求

结合当前对讲门禁及室内安防系统的根本技术要点,采用市场主流对讲门禁及室内安防全套设备,根据实训内容的灵活配置,实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系,系统稳定可靠,结构合理清晰,可为示教及实训创造更多有利条件。

本系统要求由1个住户模块、1个大楼模块、1个小区模块组成

2、配置要求

(1) 住户模块

序号

名称

功能特性 规格 参数  牌子

数量

单位

1

标准网孔板

750mm×600mm×35mm

1

2

安全插拔孔面板

685mm×45mm×3mm

1

3

门前铃

放置于住户入口,呼叫,可视,对讲

1

4

室内分机

免提型,免扰设置,手动监视或自动显示住户门口或大楼门口来访者图像,接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁,5防区安防(布/撤),报警,呼叫管理中心且信息互联

1

5

电控锁

JG-5A

1

6

门磁开关

SD-8523_SELCO

1

7

被动红外空间探测器

DS940T-CHI_BOSCH

1

8

烟感探测器

LH-94II

1

9

燃气探测器

LH-88II

1

10

紧急求助按钮

H0-01B

1

11

警铃

JL3-24V_10*10*0.53cm)

1

12

安全插拔线

200mm,600mm,1000mm

1

(2) 大楼模块

序号

名称

功能特性  规格 参数  牌子

数量

单位

1

标准网孔板

750mm×600mm×35mm

1

2

安全插拔孔面板

685mm×45mm×3mm

1

3

室外主机

放置于大楼入口,呼叫住户,对讲,夜光红外补偿,密码开锁,锁控时间设置,键盘夜视灯,ID/ IC卡开门、巡更,胁迫开门,锁控时间设置,防拆

1

4

层间分配器

分配一个大楼里的住户,2分支,可连接2个住户

1

5

联网器

GST-DJ6327B

1

6

电磁锁控制器

YL-LY01

1

7

开门按钮

朗能

1

8

电磁锁

60kg

1

9

防拆模拟(开关)

NO

1

10

安全插拔线

20mm,60mm,100mm

1

11

ID

ID

4

12

安全插拔线

20mm,60mm,100mm

1

(3) 小区模块

序号

名称

功能特性  规格 参数  牌子

数量

单位

1

标准网孔板

750mm×600mm×35mm

1

2

安全插拔孔面板

685mm×45mm×3mm

1

3

小区门口机

放置于小区入口,呼叫住户,对讲,夜光红外补偿,密码开锁,锁控时间设置,键盘夜视灯,胁迫开门,防拆

1

4

联网器

通过CAN总线连成小区区域/中心网络

1

5

管理中心机

与小区门口机、室外主机和室内分机对讲,进行小区门口机和室外主机开锁,自动/手动监视小区门口机和室外主机图像,接收小区门口机、室外主机和室内分机的报警信息并存储,声光提示,开门和巡更等信息存储和查询,密码管理

1

6

电磁锁控制器

YL-LY01

1

7

开门按钮

朗能

1

8

电磁锁

60kg

1

9

防拆模拟(开关)

NO

1

10

通讯转换模块

K7110

1

11

对讲门禁及室内安防系统管理软件

GST-DJ6000

1

12

安全插拔线

200mm,600mm,1000mm

1

3、实训项目要求

(1)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统

(2)室内安防系统布/撤防的设计、接线、调试和演习

(3)住户系统的设计、接线、调试和演习

(4)住户与大楼系统的设计、接线、调试和演习

(5)住户、大楼与小区系统的设计、接线、调试和演习

(6)对讲门禁及室内安防系统管理软件的操作及管理

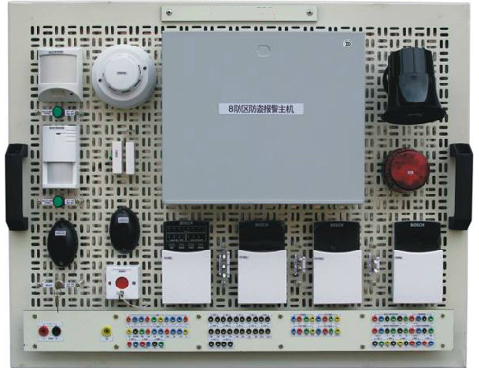

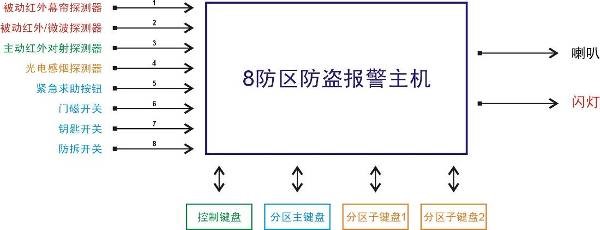

3、防盗报警模块(BOSCH

1、主体功能

结合当前防盗报警技术的实际情况,全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

设备主体配置

序号

名称

功能特性  规格 参数  牌子

数量

单位

1

8防区主机

8个可编程用户码、8个可变用户码;8个可编程盗警防区,可分成独立的两个分区区域;发送双报告;通讯布/撤防序列;自动布防、自动撤防;键盘胁持警、紧急警、火警、救护警和拒绝访问报警;周界和正常布防系统;可编程上 /下载;电池电能测试;进/出延迟提示;远程布防;交流电中断和系统故障指示灯;监测警报器输出;闪灯输出;继电器输出;独立的火警音;防区锁定;探测器自检;日间报警;事件记录回查

1

2

控制键盘

用户与报警系统间的通讯界面。用户可通过键盘发布指令;键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯,用于显示各个防区的状态

1

3

分区主键盘

除了完成控制键盘功能外,还可以对主机进行分区管理,而且使用同一个键盘来分别操作两个分区区域

1

4

分区子键盘

对自身所在分区区域单独进行操作

2

5

被动红外幕帘探测器

DS920I_BOSCH

1

6

被动红外微波探测器

DS835IT_BOSCH

1

7

主动红外对射探测器

DS422I-CHI_BOSCH

1



8

光电感烟探测器

LH-94II

1

9

门磁开关

与透明有机玻璃模板结合组成模型

1



10

紧急求助开关

配备复位钥匙各1  HO-01B

1

11

钥匙开关

配备复位钥匙各1   Φ12

1



12

喇叭

ESE-626

1

13

闪灯

HC-05

1

3、实践项目

1)各类常用器件的认识、对比、接线和调试

2)防盗报警系统的设计、布线、编程、操作和演习

3)控制键盘编程和操作

4)分区键盘编程、分区和操作

5)/自动周界和正常布/撤防

6)/自动日/夜间布/撤防

7)防区手/自动旁路和锁定

8)各类防区功能和输出特性演习

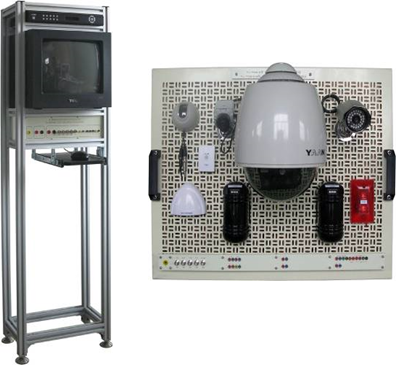

4、半数字闭路电视监控及周边防范模块

1、总体功能要求

结合当前闭路电视监控及周边防范系统的根本技术要点,采用市场主流优质监控设备,实现音视频的监视、传输、控制、捕捉、视频侦测捕捉、和周边防范联动报警功能,模块稳定可靠,结构合理清晰,可为实践提供更多有利条件。

2、配置要求

序号

名称

功能特性  规格 参数  牌子

数量

单位

1

设备支架

460mm×478mm×1505mm

1

2

标准网孔板

750mm×600mm×35mm

1

3

安全插拔孔面板

200mm,600mm,1000mm

2

4

彩色监视器

14″彩色显像管;500线清晰度;2BNC视频输入;2BNC视频输出;2BNC音频输入; 2BNC音频输出

1

5

硬盘录像机

1)    采用嵌入式LINUX操作系统,系统运行稳定,采用通过的视频压缩和音频压缩技术实现了高画质,低码率,特有的单帧播放功能,可重现细节回放,利于实现细节分析。本设备功能强大,可实现以下功能:

ü   4BNC/视频输入

ü   2BNC视频输出

ü   1路左右声道BNC音频输出

ü   麦克风/耳机/音频输出接口

ü   RS232接口

ü   VGA接口

ü   鼠标操作

ü   实时监控

ü   手动/自动录像

ü   录像查询及回放(支持多种回放模式)

ü   录像备份

ü   云台、镜头控制

ü   视频检测及联动控制

ü   外部报警与报警联动录像远程网络操作功能

1

6

硬盘

80G

1

7

球型云台

7寸;水平0~360°(连续旋转)、垂直0~90°;水平0.1~15°/s、垂直0.1~15°/s485通讯方式;80个预置位;1条自动扫描,1条自动巡航(10个巡航点);1个守望位;与机芯自动进行通信控制

1

8

一体机芯

1/4"Sony super HAD CCD480线、彩色0.1LUX,自动聚焦, 内置23倍光学/10倍电子放大,镜头(3.25-88mm

1

9

枪型摄像机

1/3SONY彩色CCD420电视线

1

10

自动光圈镜头

2.8mm

1

11

红外摄像机

1/3SONY彩色CCD420电视线

1

12

摄像机支架

05

2

13

半球摄像机

1/3SONY彩色CCD420电视线

1

14

拾音器

SG-901

1

15

主动红外对射探测器

DS422I-CHI_BOSCH

1

16

被动红外幕帘探测器

DS940T-CHI_BOSCH

1

17

声光警号

HC-102

1

18

交换机

TP-LINK 5

1

19

网络视频监控管理软件

实现远程监控

1

20

安全插拔线

200mm,600mm,1000mm

1

3、实践项目要求

1)各类设备、连接线及接头的认识及对比

2)镜头的安装及调试

3)半数字硬盘录像机的接线、设置及操作

4)监视器的接线、设置及操作

5)高速球的接线和操作

6)拾音器、探测器、声光报警器的安装及调试

7)监控系统与报警系统的联动控制

8)网络视频监控平台软件的
