电子(模电数电)技术综合应用创新实训考核装置,电子技术实训室设备

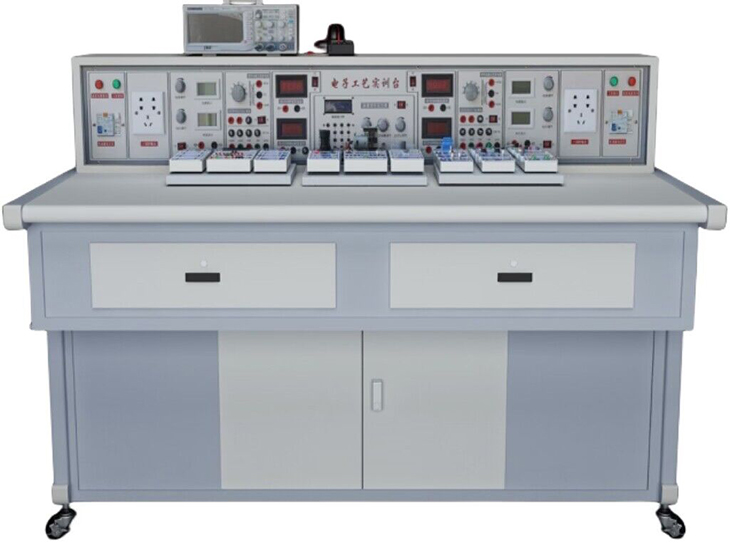

SBZCX-01D型电子(模电数电)技术综合应用创新实训考核装置



一、设备概述

电子(模电数电)技术综合应用创新实训考核装置适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术><数字电子技术> <电工基础><电路原理><电路与磁路><电工学><电力电子技术>等多门课程的综合应用、创新实训要求。并可进行相关课程的课程设计,毕业设计以及电工、电子产品研制。

电工创新实训模块为塑料有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

二、设备技术指标

1.工作电源:单相三线 AC 220V±10%  50Hz

2.温度:-1040℃;环境湿度:≤90%25℃

3.外形尺寸:长××=1600×700×1200㎜(左右)

4.整机功耗:≤0.5KW

5.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主线,以技术应用为目标,接近生产实际。

2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用塑料有机盒,兼作实物示教,一举多得。电工电子单元模块包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。

3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4、本装置配套电工技术综合应用创新实训项目,均经过反复斟酌、精心配置;其中有许多电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

四、本设备各个功能模块单元功能构成:

电源仪表控制屏部分介绍:

电源仪表控制屏箱体采用铁质双层亚光密纹喷塑结构,铝质面板。

1、控制及交流电源部分

提供单相相固定220V交流电源,设有电流型,电压型漏电开关,具有告警和复位功能。

2、低压交流电源模块

电压324V分七档可调,分3V6V9V12V15V18V24V输出,最大输出电流1.5A,电流表指示, 同时提供双17V带中心抽头变压器一只。

3、直流稳流稳压电源模块

A.双路直流程控电源

1)采用DACMOS管恒流输出,每路输出0-30V/2A,电压稳定度≤0.3%,电流稳定度≤0.3%,有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。

22.7TFT液晶屏显示输出电压、输出电流、负载电压和负载电流,并且具有恒流提醒功能。

3)采用EC11旋钮编码器调节输出电流和限位电流。

4)上位机设置输出电流和限位电流,并有实时监视及锁定和关断功能。

5)电源效应≤0.01%+3mV

6)负载效应≤0.01%+3mVI≤1A/≤0.02%+5mV I≤3A)。

7)恢复时间≤100us

8)涟波和噪声≤1mVrms

9)温度系数≤100ppm/℃

10)工作温度范围-20℃+50℃

B.固定直流电源

1)电压电流参数±5V/5A±12V/2A。有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。

2)固定电源测量板2.7TFT液晶屏具有正负电压显示,正负电流显示,具有过载提示功能。

3)上位机具有实时监视及关断功能。

4)纹波与噪声:150mVp-p

5)启动上升时间:100ms

6)工作温度范围:-20℃+50℃

4、直流测量仪表及函数发生器模块

A、智能型直流电压表

1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。

2) 2.7TFT液晶屏显示四位测量值,具有超量程提示功能。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

B、智能型直流电流表

1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。

2)2.7TFT液晶屏显示四位测量值,超量程提示。

3)测量精度:±0.5%+2

4)抽样率:5/

5)工作温度范围:-20℃+50℃

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。

CDDS功率型函数发生器/频率计:

1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。

22.7TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。

3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%1HZ-- 10KHz)。

4)频率范围 1HZ~3MHz, EC11旋钮编码器调节。

5)输出幅度采用EC11旋钮编码器调节,正弦波输出具有20db,40db60db衰减。

6)方波占空比可调, 调节范围:5%-95%调节;

7)外测频率功能,频率计测量范围1HZ-100MHz,幅度3.3V,具有自动换档功能。

8)上位机设置函数信号发生器各个参数,并有实时监视及锁定和关断功能

9)上升时间≤50

10) 5V正反相单脉冲输出。

11) 工作温度范围:-20℃+50℃

5、实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固。实训桌下方设有柜子,可以放置实训模块和工具以及资料等,还设有四个带刹车的轮子,便于移动和固定。

6、提供电烙铁,剥线钳,螺丝刀,尖嘴钳,数字万用表等常用配套工具1套。

7、电子技术创新实训模块 (具体可见相应清单列表)

提供一套实训模块,可以完成模拟电子技术、数字电子技术和电子综合应用实训项目,电力电子技术应用等。实训模块面板采用PCB板制作而成,器件和信号接口均已引至板上的专用插座,实训模块有四个弹性插脚,与专用实训孔板配套使用。

实训模块由透明元件盒及PCB板构成,元件盒是组合式透明元件盒,元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成,可根据实训需要方便地组合成不同的电工电子实训线路;使实训具有开放性和创新性,元件盒体由透明有机工程塑料注塑而成,具有示教功能,使使用者能够观察到元件形状和接线方式,有利于教师讲解和学生认识;面板采用PCB制作而成,表面清爽、符号线路清晰、表面耐磨损、元件更换容易;面板上标志的元件电路符号采用最新国家标准,具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座,导线装有弹性插头可在模块上面插接,以保证可靠连接进行各种实训;实训时可根据实训内容和技能训练的需要,方便的任意组合实训线路,以完成不同的实训项目等。

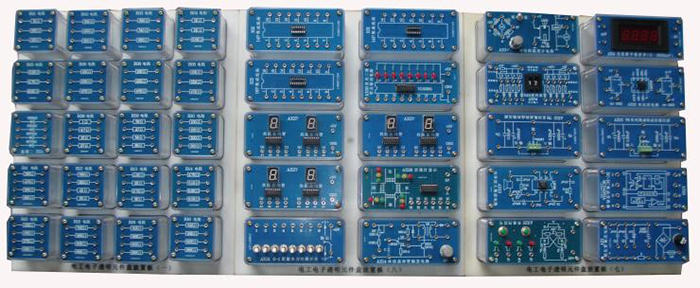

(透明电子元件模块示例图,140多只透明有机塑料封闭元件盒)

(部分透明有机塑料封闭元件盒正反面图 )

8、教师台增配:

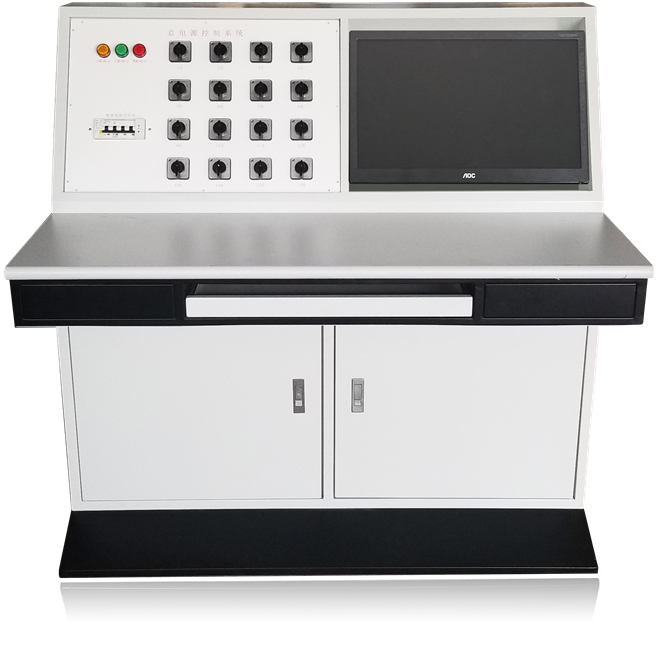

A、电脑桌1张:钢质喷塑结构,预留电脑主机箱与显示器位置,配备电源总控装置及基于物联网实训室安全用电智能控制系统。

基于物联网实训室安全用电智能控制系统功能要求

1、特点

当智能控制系统检测到有漏电或触电情景出现时,智能控制系统在0.1秒断开连接,保证人身和财产安全;智能控制系统本身有故障指示灯,用户可根据智能控制系统故障指示灯显示判断出当前故障状态,便于处理;智能控制系统有挂锁功能,需要检修时,在挂锁位置上锁,防止他人上电,检修更安全。可以采集现场输出型装置数据,通过多种物联网通信方式上传至云端,实现本地设备的远程监控。

2、功能

基于物联网实训室安全用电智能控制系统,可进行用电数据采集、统计、存储、分析、查询等。运用前端数据可视化技术将实时的用电数据展示在平台上,并以图表的形式提供可视化的用电信息查询功能;运用数据库技术实时监测用电设备和线路运行状况,对异常状况及时告警,从而预防电气火灾;运用用电系统故障定位技术及时发现并精准定位用电故障点,自动生成故障报告,协助用户第一时间修复用电系统故障;运用电能质量监测技术实时分析和评估电能质量问题,并提供定制化的治理方案,协助用户获得优质电能;运用大数据技术和行业数学模型统计、分析并挖掘基础的用电数据,基于数据发掘节能潜力,从而提供能效优化方案。满足用电管理系统可视、安全、可靠、优质和经济的智慧用电模块需求。

3、基于物联网实训室安全用电智能控制系统由执行装置与网机组成,技术参数分别为:

1)执行装置技术参数

1)极数:3P+N

2)脱扣特性:C5-10In D10-14In

3)额定电流:In 6A10A16A20A25A32A40A50A63A

4)额定电压:Ue AC 230V/400V

5)额定频率f50Hz

6)额定短路分断能力:Icu10kA

7)壳架等级额定电流:Inm63A

8)缺相保护:设备防烧毁保护模式

9)漏电保护:元器件损坏保护模式

10)过载保护:电流过大防烧毁模式

11)短路保护:碰线防烧毁模式

12)挂锁保护:便于维修安全

13)过温保护:可监测线路温度

14)过欠压保护:防止造成人身事故和机械设备损坏

15)漏电或触电时0.1秒断开

16)故障指示灯,便于查看工作状态

★(17)挂锁功能,检修更方便

2)网机技术参数

1)内置STM32F103C8T6主控芯片

2)外置8M无源晶振

3)采用SP3485作为485通信芯片

4485防浪涌保护

5)标准RS485接口,可直接串口设备

6)智能型数据终端,便捷实现数据传输功能

★(7)提供强大的中心管理软件,方便设备管理

★(8)提供便捷的软件升级和固件更新服务

★(9)提供数据库数据备份,方便查看历史数据

10)尺寸:89mm*67.5mm*20.5mm

11)重量:70g

12)电源:AC220V

13)功耗:1.5W

14)工作温度:-25℃ - +70℃

15)工作湿度:95%

16WiFi版最大下行传输速率:64kbps

17WiFi版最大上行传输速率:32kbps

提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。

B、智慧教室综合测控系统(该系统采用一体化设计,要求所有功能集中在一块核心控制器上,不接受采用多种模块拼装,确保使用人员的人身安全及设备安全的性能指标)

A、虚拟示波器所需实现的功能:

50MHz   2路波形测量功能;

B2路逻辑分析仪功能;

C1路任意波形信号发生器输出;

200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

在、2PWM脉冲信号发生器:可设置频率、占空比。

D、万用表功能

1)、万用表的电阻测量功能;

2)、万用表的直流电压测量功能;

3)、万用表的交流电压测量功能;

4)、万用表的交流电流测量功能;

E、人机界面功能

1)、人机界面显示所测量的波形,并显示相应的量测值;

2)、可通过点击界面按钮,将所测量的波形插入实验报告模板中;

3)、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下;

F、实验室安全监控功能

1)、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5

2)、电气参数测量:可测量控制台电压电流,并计算出功率;

3)、过流、过压、欠压(阀值可设置)报警跳闸保护;

4)、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警);

5)、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果;

C、电子器件综合学习演示套件

1. 常用电容学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

分为三个区域,分别为图例标示区、识读要点区及认知检测区。

图例标示区:展示普通电容器(无极性)、电解电容器、可调电容器、双联可调电容器的符号。

识读要点区:展示E12E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。

列出了常用电容的分类及各类国产电容及代号。

认知检测区:提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容;同时还按照封装提供06030805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

2.常用电阻学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

分为三个区域,分别为图例标示区、识读要点区及认知检测区。

图例标示区:展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法(直标法、文字符号法,数标法,色环法)。

识读要点区:展示色环符号的规定及各色环符号的代表意义,提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示,便于感性认识。

列出了常用电阻的单位符号及进阶关系。

认知检测区:提供碳膜电阻,包括1/4W1/2W1W三类小功率共6个实际电阻,全部为E24系列阻值;金属膜电阻1/4W1/2W1W三类小功率共6E96系列阻值实际电阻;贴片电阻类,包括120618122512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座(内孔2MM)。

3.常用二极管学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式,列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管,双向触发二极管的实物及检测接口。

提供二极管、电容、电阻的综合应用电路:单相桥式整流滤波电路-DC5V电源的产生电路,带有熔丝保护及发光二极管指示,通入单相AC220市电即可工作(模块设有单相电源变压器),同时该DC5V电源可为其他模块检测供电之用。

4.常用晶体管学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

对常用晶体管的分类及管脚判断进行了介绍,展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC的图示,列举了常用90133DJ6F的识读方法;展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT,单向晶闸管SCR,双向晶闸管TRIAC等实物,提供检测接口。

展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。

5.常用数码管显示学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试,同时也能防止器件的损伤。

展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法,展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座(内孔2MM)。

6.常用集成IC学习模块

底盒使用190mm×145mm的开模有机透明塑料底盒,模块面板采用印制电路板PCB工艺,可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面,透过透明底盒能够看到器件实物,方便感性认识、检测测试,同时也能防止器件的损伤。

展示常用集成IC封装形式,如圆形金属外壳封装、单列直插式(SIP)、双列直插式(DIP)、表面贴装(SOP)、引线载体(PLCC)、四方扁平(QFP)等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。

D、通信板1

1)实验台地址范围0-255

2)具有WIFIRJ45RS485上位机通信接口。

3)上位机与各学生实验台数据交换,接口转换功能。

4)工作温度范围-20℃+50℃

E、实验台管理软件(上位机软件)(具有软件著作权)1

1)添加、删除、配置各实验台模块。

2)实时监测各实验台各项模块实时参数。

3)远程控制各实验台模块功能开关,按键锁定。

4)软件用户登录管理功能。

五、本设备可以完成的实训项目

(一)模拟电子技术实训项目

项目一  常用二极管的性能测试及应用

项目二  双极晶体管及场效管输出特性的测定

项目三  单管放大电路的研究

项目四  两极放大电路及负反馈放大电路的研究

项目五  助听器电路的调试(电子产品线路)(综合应用)

项目六  恒流充电电路(场效应管的应用)(电子产品线路)(综合应用)

项目七  三极管放大电路故障排除

项目八  整流、滤波及稳压电路的研究

项目九  直流稳压正、负电源电路的研究

项目十  典型复合互补OTL功率放大电路调试(电子产品线路)(综合应用)

项目十一  OTL功率放大电路的故障排除

项目十二  LM386集成音响功率放大电路及其应用(电子产品线路)(综合应用)

项目十三  运算放大器基本运算电路

项目十四  对由运放器组成的积分运算电路、微分运算电路

项目十五  对由运放器组成的电压比较器传输特性的研究

项目十六  气敏传感器制作烟雾报警器的制作与调试(电子产品线路)(综合应用)

项目十七  方波、三角波和锯齿波发生器电路的研究与测试

项目十八  三角波、方波及正弦波发生器的制作竞赛

项目十九  RC(文式桥式)正弦波振荡器和制作与调试

项目二十  电容三点式LC正弦波发生器

项目二十一 有源滤波电路研究

项目二十二  直流-直流(DC-DC)集成电压变换电路的应用与调试(电子产品线路)(综合应用)

项目二十三  恒温控制电路的制作与调试(竞赛项目)(电子产品线路)(综合应用)

(二)数字电子技术实训项目

项目一  基本逻辑门电路功能测试

项目二  优先编码器功能测试

项目三  二进制译码器和数据选择器功能测试

项目四  全加器和超前进位全加器功能测试

项目五  数值比较器功能测试

项目六  七段码锁存/译码/驱动器功能测试

项目七  各类触发器功能测试

项目八  双向移位寄存器功能测试

项目九  二一五一十进制计数器功能测试

项目十  二位十进制计数/译码/驱动/显示电路

项目十一  可逆十进制计数电路功能测试

项目十二  N进制计数电路功能测试

项目十三  555定时器基本应用电路

项目十四  微分型单稳态触发器

项目十五  集成单稳态触发器及其应用

项目十六  集成施密特触发器及其应用

(三)数字/模拟电子技术综合应用实训项目

项目十七  声光控制节能路灯电路(电子产品线路)(综合应用)

项目十八  8线数据传输电路(电子产品线路)(综合应用)

项目十九  4位环形计数节拍发生器(电子产品线路)(综合应用)

项目二十  秒脉冲信号发生器(电子产品线路)(综合应用)

项目二十一  救护车/消防车声响报警电路(电子产品线路)(综合应用)

项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压

项目二十三  数控变频三角波-方波发生器

项目二十四  移位寄存器彩灯显示电路(电子产品线路)(综合应用)

项目二十五  8位优先编码器抢答电路(电子产品线路)(综合应用)

项目二十六  触摸式密码电子锁电路(电子产品线路)(综合应用)

项目二十七  数字钟电路(电子产品线路)(综合应用)

项目二十八  二位十进制计数符合电路(电子产品线路)(综合应用)

项目二十九  交通灯控制电路(电子产品线路)(综合应用)

项目三十   /降阶梯波发生器(电子产品线路)(综合应用)

项目三十一  光电转换加/减计数电路(电子产品线路)(综合应用)

(四)、电力电子技术及应用创新实训项目

项目一 晶闸管的控制特性及它作为固体开关的应用(电子产品电路)(综合应用项目)

项目二 单结晶体管触发电路

项目三 晶闸管单相半控桥式整流电路(电阻负载)的调试与分析

项目四 晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究

项目五 IGBT 直流斩波电路的调试与分析(电子产品电路)(综合应用项目)

项目六 双向晶闸管单相交流调压(调光台灯)电路的制作与调试(电子产品电路)(综合应用项目)

项目七 功率晶体管(BJTPWM 控制直流电动机可逆调速电路(电子产品电路)(综合应用项 目)

六、设备的配置(以12台学生台1台老师台为例):

序号

产品名称

型号规格

每台配置

全室配置

单位

备注

1

实训桌

带万向轮灵活移动

1

13

铁质喷塑

2

电子电源台



1

13

铁质喷塑

3

电子透明元件盒

配有10块放置板

1

13

见表一

4

实训连接线

红、绿、黑、黄、兰各10

1

13



5

通讯板

1)实验台地址范围0-255

2)具有WIFIRJ45RS485上位机通信接口。

3)学生机与教师示教台智能测量仪表数据交换,接口转换功能。

4)工作温度范围-20℃~+50℃。

1

13



6

配套教学资源,见附件

具有软件著作权、网络版



1

教师配备

7

★基于物联网学生电源控制系统





1

教师配备

8

★智慧教室综合测控系统





1

教师配备

9

★实验台管理软件(上位机软件)

具有软件著作权



1

教师配备

10

教师电脑桌





1



表一  电子创新有机透明塑料元件盒清单

序号

产品名称

型号规格

产品代号

单位

1

RJ水泥电阻(5W)

51Ω、100Ω、200Ω

R01

1

2

RJ金属膜电阻(2W)

330Ω、470Ω、510Ω

R02

1

3

RJ金属膜电阻(2W)

330Ω

R03

1

510Ω

680Ω

4

RJ金属膜电阻(2W)

1K

R04

1

2K

3.3K

5

RJ金属膜电阻(2W)

3.3K

R05

1

4.7K

6.8K

6

RJ金属膜电阻(2W)

10K

R06

3

22K

47K

7

锰铜丝电阻(3A)

0.1Ω

R07

1

0.2Ω

0.4Ω

8

RT碳膜电阻(1W)

1Ω

R08

1

4.7Ω

10Ω

27Ω

9

RT碳膜电阻(1W)

39Ω

R09

1

47Ω

56Ω

68Ω

10

RJ金属膜电阻(1W)

100Ω

R10

1

150Ω

200Ω

300Ω

11

RJ金属膜电阻(1W)

390Ω

R11

1

470Ω

560Ω

680Ω

12

RJ金属膜电阻(1/2 W)

560Ω

R12

1

820Ω

1K

1K

13

RJ金属膜电阻( 1/2 W)

1.2K

R13

1

2K

2.7K

3K

14

RJ金属膜电阻( 1/2W)

4.7K

R14

1

5.1K

6.8K

8.2K

15

RJ金属膜电阻( 1/2W)

10K

R15

1

15K

27K

33K

16

RJ金属膜电阻( 1/2W)

51K

R16

4

56K

62K

68K

17

RJ金属膜电阻(  1/2W)

100K

R17

4

270K

390K

470K

18

RJ金属膜电阻( 1/2W)

820K

R18

1

1M

2.2M

10M

19

RJ金属膜电阻(1/2W)

120Ω

R19

1

180Ω

220Ω

620Ω

20

RJ金属膜电阻( 1/2W)

1.5K

R20

1

2.2K

2.7K

3.9K

21

RJ金属膜电阻( 1/2 W)

6.2K

R21

1

20K

24K

47K

22

RJ金属膜电阻( 1/2W)

51K

R22

1

150K

220K

3M

23

RJ金属膜电阻( 1/2W)

510K

R23

2

1.1M

2M

2M

24

CL聚脂膜电容

1000pF

C01

2

2200 pF

CBB聚丙烯膜电容

3300 pF

25

CBB聚丙烯膜电容

4700 pF

C02

2

0.01μF

0.022μF

26

CBB聚丙烯膜电容

0.033μF

C03

4

0.047μF

0.1μF

27

CBB聚丙烯膜电容

0.22μF

C04

1

0.47μF

1μF

28

CBB聚丙烯膜电容

0.47μF

C05

1

1μF

0.33μF

29

CD铝电解电容(50V DC)

3.3μF

C06

2

4.7μF

10μF

30

CD铝电解电容(50V DC)

100μF

C07

1

220μF

470μF

31

CBB聚丙烯膜电容

0.5μF450V  AC

C08

1

1.0μF450V  AC

32

CC瓷片电容

20 pF

C10

1

1500 pF

CBB聚丙烯膜电容

2200 pF

33

CC瓷片电容

20 pF

C11

1

CBB聚丙烯膜电容

33 pF

100 pF

34

可调电容

1060 pF

C12

1

220 pF

20120 pF

35

CC瓷片电容

20 pF

C13

1

CL聚脂膜电容

2200 pF

5600 pF

36

CBB聚丙烯膜电容

0.047μF

C14

1

0.01μF

0.1μF

37

CD铝电解电容(50V DC)

2.2μF

C15

2

33μF

47μF

38

WX线绕电位(WX050

100(5W)(去盖)

RP1

1

39

WH碳膜电位(WH118

470(2W)(去盖)

RP2

1

40

WH碳膜电位(WH118)

1K (2W)

RP3

1

41

WX线绕电位(WX14-12)

4.7K(1W)(去盖)

RP5

1

42

WH碳膜电位器(WH5)

10K (1/2W)(去盖)

RP6

1

43

WH碳膜电位器(WH5)

22K(1/2W)

RP7

1

44

WH碳膜电位器(WH5)

33K(1/2W)

RP8

1

45

WH碳膜电位(WH118)

47K (2W)

RP9

1

46

WH碳膜电位(WH118)

100K (2W)

RP10

1

47

WH碳膜电位(WH118)

470K (2W)

RP11

1

48

WH碳膜电位(WH118)

1M (2W)

RP12

1

49

绕线式电位(WXD3-12

1K (2W)

RP13

1

50

线绕电感

电感L=30mH

L01

1

51

线绕电感

电感L=100mH

L02

1

52

色码电感

22μH

L03

1

82μH

180μH

53

色码电感

330μH

L05

1

柱形电感

47μH

色码电感

100μH

54

脉冲变压器(单双脉冲)

KMB-0021

T05

1

55

集成底座

8P

IC1

2

56

集成底座

14P

IC2

5

57

集成底座

16P

IC3

4

58

集成底座

18P

IC4

2

59

集成底座

20P

IC5

1

60

集成底座

28P

IC7

1

61

单向击穿二极管(稳压管)

1N4728A(3.3V 1W)

VS1

1

1N4733A (5V 1W)

1N4735A(6.2V 1W)

62

单向击穿二极管(稳压管)

1N4738A(8.2V 1W)

VS2

1

1N4740A(10V 1W)

1N4742A(12V 1W)

63

双向稳压管 (1W)

5V

VS3

1

8.2V

10V

12V

64

整流二极管

1N4007×4

VD1

1

65

开关二极管

1N4148×2

VD2

1

肖特基二极管

1N5818

1N5819

66

三极管

TIP42C

VT1

1

BU406

散热器

ST25×2



67

三极管

9012

VT2

1

TIP41C

散热器

ST25×1

68

三极管

9013

VT3

1

TIP41C

散热器

ST25×1

69

晶闸管

BT151

VT4

1

场效应管

3DJ7

散热器

ST25×1

70

增强型场效应管

IRF630 (N沟道)

VT5

1

IRF9620(P沟道)

散热器

ST25×2

71

IGBT

10N60×2

VT6

1

1N4148×2

散热器

ST25×2

72

晶闸管电路

51Ω、0.1μFBT151FU)×3

VT7

1

散热器

ST25×3

73

双向触发二极管

BD3

VT8

1

双向晶闸管

BT135

散热器

ST25×1

74

仪表开关

KN32B

S1

1

75

按钮开关

AN4

S2

1

76

钮子开关

KNX1×2

S3

1

77

白炽灯座



HL1

1

78

指示灯

6.3V

HL4

1

79

熔断丝



FU

1

80

电流表插座



SW

1

81

共阴数码管

0.5

BX01

1

电阻

300Ω×8

82

稳压集成

LM337

BX04

1

LM317

散热器

ST25×2

83

MIC声电传感器

CZN-15EN

BX05

1

石英晶体振荡器

32.768石英晶体

10MΩ电阻

33 pF电容器×2

84

扬声器

8Ω

BX06

1

85

蜂鸣器

TMB12A12

BX07

1

LED

5个大(红)

电阻

100Ω/0.25W

86

气敏元件

QM-J3

BX08

1

87

三极管插座

127-3T

BX09

1

元件插座

88

元件插座

127-2T×4

BX10

1

89

音乐芯片

CF-60

BX11

1

纽子开关

KNX1

90

保险丝

FU

AX1稳压管稳压电路

1

二极管

1N4007×4

电容

1000μF /50V

100μF /35V

0.1μF

稳压管

1N4733 (5.1V)

91

电阻

100Ω/0.25W×2

AX3铜电阻温度计电路

1

39Ω/0.25W

33Ω/0.25W

温度传感器

LM35

珐琅电阻

RX20-10W 20Ω

纽子开关

KNX1×2

电位器

470Ω(WH5)

铜电阻

Cu-50

92

直流数字毫伏表

02000mV

AX4直流数字毫伏表

1

93

保险丝

FU

AX5直流恒压源

1

二极管

1N4007×4

电容

470μF /50V

100μF /25V

0.01μF

集成

LM7812

散热器

ST25×1

94

电位器

10KWH5)×2

AX9运放电路

1

二极管

1N4148×2

电容

10μF /35V

集成

OP07

集成底座

8P

95

集成运放

LM358

AX10双运放电路

1

集成底座

8P

96

继电器

GZR-2 12V

AX11继电器驱动电路

1

三极管

9013

二极管

1N4148

97

电容

1000μF/50V×2

AX12

78系列稳压源

1

0.33μF×2

插座

127-3T

98

电容

1000μF/50V×2

AX13

79系列稳压源

1

0.33μF×2

插座

127-3T

99

电位器

22K(WH5)

AX14

单结晶体管触发电路

1

单结晶体管

BT33

电阻

2.2K/0.25W

100Ω/0.25W

560Ω/0.25W

三极管

9013

二极管

1N4148Ω×2

100

功放

LM386

AX15功率放大集成电路

1

电阻

10Ω/0.25W×2

电容

47nF×2

10μF/35V

100nF

100μF/35V

集成底座

8P

101

集成

MC34063A

AX16集成转换器

1

集成底座

8P

102

拨码开关

(5T) (4T)

AX17单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

103

拨码开关

(5T) (4T)

AX18单管放大电路

1

电阻

1K/0.25W×2

电位器

10KΩ(WH5)×2

插座

127-2T×4

127-3T

104

光电开关

GP1A05HR×2

AX20电动机测速

1

磁性电机

385

固定支架

配套

105

钮子开关

KNX1×2

AX21  0-1置数单刀双掷开关

1

106

集成

CD4011

AX22单脉冲信号

1

CD1413

集成底座

14P

16P

电阻

100Ω/0.25W×4

51Ω/0.25W×4

复位开关

AN4×2

LED

红×2 绿×2

107

电阻

100K/0.25W×10

AX23触摸式编码开关

1

钮子开关

KNX1

轻触开关

6×6×4.3)×10

108

电阻

51K/0.25W×10

AX24

8421拨码盘

1

夹板

KAS-3

8421拨码开关

KAS-3×2

二极管

1N4148×8

109

集成

555

AX25

CP时钟脉冲源

2

集成底座

8P

电位器

100k(WH5)×2

电阻

10k/0.25W×2

300Ω/0.25W

二极管

1N4007×2

电容

10μF/35V

0.1μF

0.01μF

钮子开关

KNX1

LED

红(5个大)

110

电阻

100Ω/0.25W×7

AX26发光二极管及驱动

1

集成

62083

集成底座

20P

LED

红×8

111

集成

CD4511

AX27共阴数码管

3

集成底座

16P

电阻

100Ω/0.25W×14

共阴数码管

0.5寸×2

112

LED

红×绿×黄×4

AX28交通灯电路

1

电阻

51Ω/0.25 W×6

集成

MC1413

集成底座

16P

113

指针微安表

100μA



1

021-61482202 021-61482206
Baidu
map
