液压传动基础实训箱,液压传动实验箱

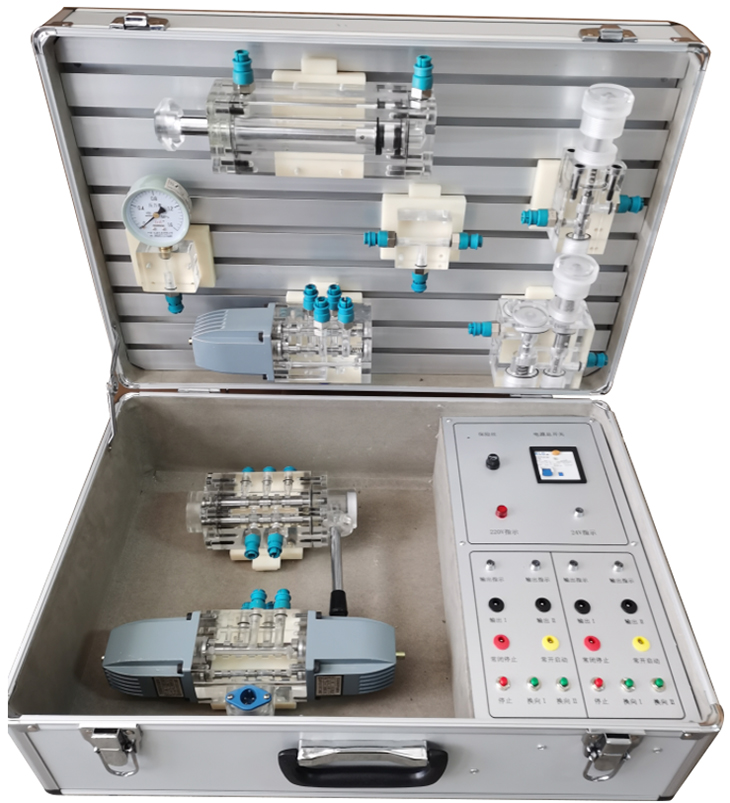

SBXY-YX06便携式液压传动基础实训箱



液压传动基础实训箱,液压传动实验箱用于学生进行液压传动实验,面向专业有机制、数控、机电一体化、物理等专业,是一个与《液压与气压传动》课程配套的实验室。液压传动实验台能开出的实验有:液压泵的装拆、液压泵的性能测试、液压阀的性能测试、液压回路的性能测试等类型的实验。液压教学实验台突出特色有两个:一是,创新;二是,动手。“创新”体现在每个同学都可以按照自己的思路来设计和搭建回路,可以是每人一个方案,也可以是一人几个方案,“动手体现在从方案的设计到图纸的绘制,再到油路、控制电路的搭建,直到最后系统的运行都由学生自己动手完成。

透明液压传动实验箱可进行液压传动演示、液压传动基本回路(压力、流量、方向控制回路),液压传动实验箱适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。

一、特点:

1、液压元件以透明有机玻璃外壳为主,工作介质为白色液压油,系统工作时可清晰观察到液压元件阀芯的工作过程,直观性强。

2、液压元件管路以透明软管连接,结构紧凑、连接可靠、不漏油。

3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱,教师可方便的将设备带入课堂进行现场演示教学和实物讲解。

二、液压传动实验箱技术性能

1.输入电源:单相三线~220V±10% 50Hz

2.装置容量:<0.5kVA

3.实训箱外形尺寸:600mm×340mm×230mm

4.定量齿轮泵:额定压力2.5MPa,额定流量 4L/min

5.交流调速电机:额定电压 AC220V,额定功率250W,额定转速1400r/min

三、液压传动实验箱技术要求

1.装置采用模块化设计,液压系统回路建立在铝型材组建的平台上,电气控制部分采用挂箱结构,泵站采用透明有机玻璃设计,供/回油均采用快速接头连接方式,可根据实训需要随时更换操作地点。也可以直接放置理论教室,边讲理论边演示动作及过程,加强加深对理论的理解。

2.液压元件采用透明有机玻璃加工的阀体,阀芯结构及动作状态均可清晰可见,系统用油专门采用工业红色液压油,系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。

3.连接软管采用透明材质制作而成,配有封闭式快速接头,可以进行系统的反复插拔连接,操作方便,可靠性好。

四、液压传动实验箱实训项目

1、用手动换向阀的换向回路

2、用O型换向阀的换向回路

3、压力调定回路。

4、用减压阀的减压回路。

5、用溢流阀的调压回路。

6、进油节流调速回路。

7、回油节流调速回路。

8、变量泵调速回路。

9、自动控制换向回路。

五、液压传动实验箱基本配置及功能

1.装置由实训箱、实训对象、液压泵站、液压元件等组成。

2.实训装置基本配置及功能

序号

模块

名称

规格型号

数量

1

基础平台

电气控制实训箱

600mm×340mm×230mm

1

2

实训对象

采用:专用铝合金型材,

1

3

透明液压元件

双作用液压缸

透明液压元件

1

4

三位四通电磁换向阀(O型)

透明液压元件

1

5

直动式溢流阀

透明液压元件

1

6

先导式减压阀

透明液压元件

1

7

节流阀

透明液压元件

1

8

压力表座

透明液压元件

1

9

耐震压力表

量程01.6MPa

1

10

液压泵站

油箱

透明有机玻璃

1

11

交流调速电机

含调速器

1

12

定量齿轮泵

CB-B4

1

13

液压油

L-HL46号液压油

5KG

14

电气控制部件

调速器

调速范围:901400r/min

1

15

接近开关



2

16

其它配件

电磁阀连接线



1

17

国标电源线



1

18

配套工具

螺丝刀

十字

1

19

活动钣手

0-150mm

2

20

资料

实训使用指导书



1
