YY-18液压传动实验台



液压传动是机械设备实现传动与控制的关键技术之一,世界各国对液压传动工业的发展都给予了很高的重视。液压传动技术所具有的独特的优点,使其广泛应用于国民经济和国防建设的各个领域中。液压传动课已成为高等学校机械类专业的必修课程之一。
液压传动课程以液压传动技术的基本概念、基本理论、基本方法、以及工程实例为主线,主要学习液压流体力学的基础知识,各类液压元件的结构及工作原理,各类液压基本回路的组成及特点,液压系统的分析与设计方法以及工程实例等。使学生掌握液压流体力学的基础知识和相应的计算技能,掌握各种液压元件的工作原理、性能及基本结构,熟练掌握液压基本回路的构成及工作原理,为后续课程进一步分析、阅读、设计液压系统打下坚实基础。
《液压传动》课程学习完毕后应能掌握液压传动技术的基本知识,液压元件的结构特点和工作原理;掌握液压基本回路的组成,掌握液压传动技术的基本知识,初步具有分析,解决实际工程问题的能力,为以后从事机械设计制造及其自动化、机械电子工程、工程机械等方面的工作打下基础。

液压传动实验台、液压传动实训台是上海硕博公司为实现液压传动课程现代化教学而进行研究的最新科技成果,它填补了技校、中专、大专院校的液压传动透明实验台的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳、噪音小,元器件已实现系列化、标准化,通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。

一、主要技术参数

1、电源:AC220V  50Hz

2、直流电源:输入AC220V  输出DC24V/2A

3、液压实验油泵电机功率:250W  配有专用的稳压直流电机调速器调速范围:01700r/min

4、实验工作时离液压实验台1.5m远处噪声≤58dB

5、实验油路液流压力要求需0.30.8Mpa(油泵最高压力:Pmax=2.5Mpa

6、电磁换向阀:AC220V   吸力3Mpa

7、实验台外型尺寸:1500mm×650mm×1700mm

二、主要特点

1、液压继电器控制实验台主要由实验桌、实验台、液压元件和电器控制器件等组件组成。

2、实验桌、实验台为铁质双层亚光密纹喷塑结构,实验桌抽屉内存放液压元件等。

3、配备全常用液压元件:每个液压元件均装有弹性插脚,可方便、随意地将液压元件按插在面板上(面板为"网板型"铁板冲压成型)。油路搭接采用快换接头,拆接方便,不漏油。

4、实验元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

5、实训控制单元采用独立的继电器控制单元进行电气控制。

三、液压基本实验的换向回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

四、液压元件

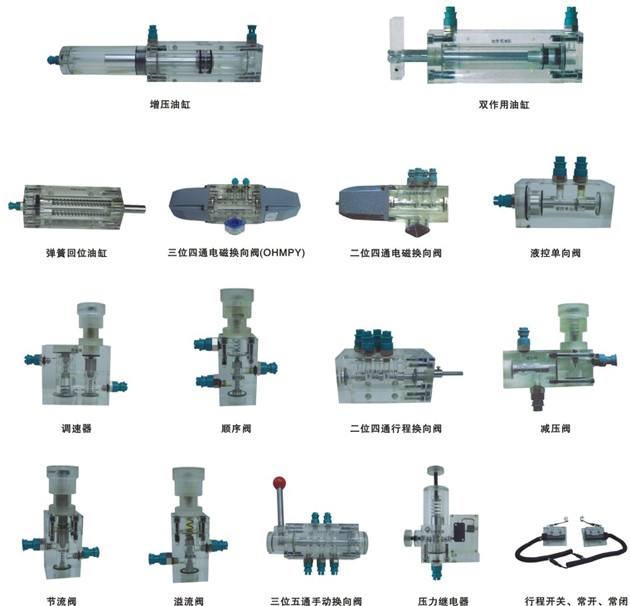

五、透明液压传动实验台配置清单

序号

分 类

元 件 名 称

数 量

1

实验装置

实验台

1

2

实验桌

1

3

泵站

(装在实验台内)

拖动直流电机

1

专用直流电源及调速控制电路

1

齿轮油泵

1

油箱

1

4

组合透明元件

双作用油缸(带行程撞块)

2

弹簧回位油缸

1

增压油缸

1

辅助油箱

1

单向阀

2

液控单向阀

2

溢流阀(直动式)

2

节流阀(直动式)

1

调速阀

2

顺序阀

2

减压阀

1

二位二通电磁换向阀

1

二位四通电磁换向阀

2

O”型三位四通电磁换向阀

1

H”型三位四通电磁换向阀

1

M”型三位四通电磁换向阀

1

二位四通行程换向阀

1

三位五通手动换向阀

1

压力继电器

1

压力表

3

微动行程开关(常开、常闭)

2

三通

10

5



毛巾

2

油盘

1

透明液压皮管  φ8

20

专用液压油

10

6

电器配件

电磁阀通用连接线

3

压力继电器插头线

1

螺丝刀3×80 (一字、十字)

1

剪刀

1

活动板手

1

尖嘴钳

1

内六角扳手M5

1

内六角扳手M6

1

内卡簧钳

1

外卡簧钳

1

油塞

5

快速油接头

5

各种密封圈

1

7

资料

实验使用说明书

1

西门子S7-1200光机电一体化实训考核装置

PLC可编程控制器综合实训装置

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

工业全数字直流调速系统综合实训装置

变频调速系统开发平台

变频器工作原理

变频调速实验装置

交直流调速实训装置

工业自动化控制一体化实训室设备

工业自动化综合实训装置

工业自动化综合实训装置(PLC+变频器+触摸屏+单片机)

工业自动化综合实训装置(西门子)

工业控制创新实训平台

自动化生产线实训室设备

工业全数字控制实训装置

工业自动化通讯网络实训平台

工业自动生产线实训装置(1200系统)

工业全数字控制实训装置

工业自动化综合实验考核装置

工业电气自动化及电工电子技能考核实训平台

运动控制综合设计实训装置

网络型plc综合实验平台

工业控制与plc综合实训平台

工业自动化网络控制平台

机电、电气实验室设备(可编程序控制器PLC)、SBOGJDX-A/B机电、电气实验室设备(可编程序控制器PLC)

液压传动实验台、液压PLC实验台、气动液压PLC实验台、电梯模型、智能建筑实验室设备 更多产品>>

PLC控制液压与气动综合实训装置

液压元件拆卸与装配试验台

液压与气压传动综合实训装置

气压传动与控制实验教学培训系统

液压气动实验室,液压气动实验装置

液压气压传动与控制实训操作平台

透明液压传动与PLC实训装置

液压传动实验室,气动实验室,液压气动传动与控制实验室

液压与气压室建设方案,液压与气压实验室

透明液压传动与PLC控制实训装置

液压挖机与人机界面实训装置

PLC透明液压回路试验台

透明液压与气压传动综合实训装置(PLC控制、液压气动二合一)

液压传动与PLC实训装置(工业型单面)

PLC控制透明液压与气动综合实训装备

液压气动技术实训室设备,液压气动实训装置

气动机械手实训考核装置

气动控制技术实验室设备

气动传动实验台

液压传动基础实训箱

气动实训箱

基本液压传动实验台

液压传动实训台装置

气动机械手实训模型

动态性能液压教学实验台

机电液气一体化实验教学培训系统

液压传动技术实验台

液压元件拆装

液压传动与控制实验教学培训系统

双面透明液压传动技术教学装置

透明液压传动演示系统

液压传动实验台

透明液压传动与PLC实训装置

透明液压PLC控制实训装置

气动PLC控制实训装置

透明液压与气动传动综合实训装置

液压技术 ,气动技术

工业型液压综合实验台

PLC控制液压与气动综合实训装置(工业型)

透明液压传动与PLC控制实训装置

透明气动PLC控制实训装置

液压实训平台,气动实训平台,液压元件实训台

气动PLC控制实验

四合一透明液压传动演示系统

液压与气压实验台

液压元件拆装实训台

叉车液压系统实训台

挖掘机液压系统与PLC控制实训装置

透明液压PLC控制实验装置(挖掘机液压试验台)

起重机械实训装置

装载机液压系统与PLC控制实训装置

起重机液压系统与PLC控制实训装置

液压与气压传动PLC综合实训装置(工业型)

液压传动与PLC实训装置(工业型单面)

液压传动、液压回路系列模型(液压阀、阀体)
