制冷压缩机性能实验台,制冷压缩机性能测试实训台,制冷压缩机性能测试实训装置

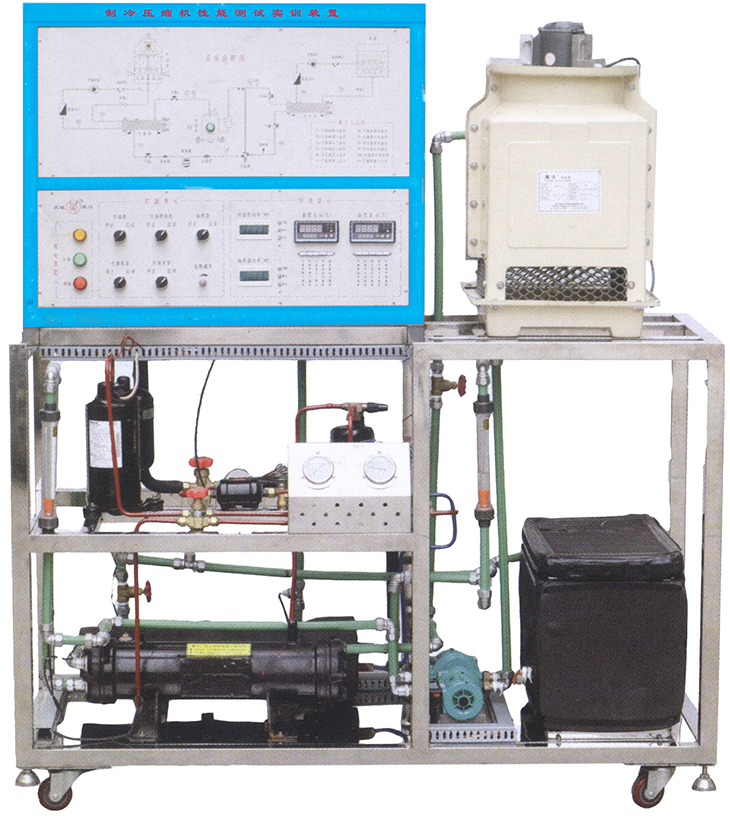

SBJDNT-01F制冷压缩机性能测试实训装置

"制冷压缩机性能测试实训装置"采用蒸汽压缩式制冷循环系统,配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件,并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

一、制冷压缩机性能测试实训装置特点

1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立,以"蒸发器液体载冷剂循环法"为主要测量,以"水冷冷凝器量热器法"作为辅助测量

2.采用1匹制冷机组,冷凝器和蒸发器均为壳管式水换热器,系统结构紧凑、布局合理,造型美观大方

3.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护

二、制冷压缩机性能测试 技术性能

1.输入电源:单相三线~220V±10% 50Hz

2.工作环境:温度-10℃+40℃  相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<2.5kVA

4.制冷剂:R22

5.制冷量:1.3kW

6.  量:100kg

7.外形尺寸:120cm×60cm×142cm

三、制冷压缩机性能测试 基本配置及功能

1.控制屏

采用双层亚光密纹喷塑结构,造型新颖。最上层布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。

2.交流控制单元

单相三线220V交流电源供电,经漏电流保护器控制总电源,动作电流30mA

3.制冷系统

1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器

4.循环水系统

1)水泵2

主要技术参数为:

额定功率:95W

额定扬程:6m

额定流量:1.08立方米/小时

2)水箱2

采用不锈钢材料制成,分别为冷凝器循环水箱和蒸发器循环水箱

3)加热器1只(功率1000W

输出功率可通过电位器进行调节,用于加热蒸发器循环水

5.测量仪表

1)功率表2只(精度0.5级)

分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、查询15组功率和功率因数的测试数据

2)数显温度表1只(精度0.5级)

采用PT100铂电阻作传感器,测量范围-50150℃。通过琴键进行切换,共测8组温度参数,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度

3)真空压力表2只(精度2.5级)

量程为-0.11.5MPa-0.13.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力

4)流量计2只(精度0.5级)

采用玻璃转子流量计,量程为16160ml/min,分别测量冷凝器和蒸发器冷却水流量

6.控制仪表

高低压压力控制器1只:实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源

四、制冷压缩机性能测试实训项目

1.熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理

2.了解国际标准GB/T5773-2004容积式制冷压缩机性能使用方法

3.利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量

4.利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量

5.主、辅测制冷量相对误差的计算与分析

6.制冷机组能效比的计算与分析

五,制冷压缩机性能测试 配置表

序号

名称

型号

单位

数量

1

压缩机

1P/220V

1

2

启动器

45UF

1

3

高压表

3.5MP

1

4

低压表

1.5MP

1

5

视液器

3/8

1

6

储液器

1.5P/3/8

1

7

过滤器

3/8

1

8

手阀

3/8

2

9

压力控制器



1

10

膨胀阀

2MM

1

11

加液阀

自动式

1

12

蒸发器

1P干式,不锈钢

1

13

冷凝器

1P干式,不锈钢

1

14

过冷器

冷凝器自带

1

15

水箱

不锈钢400*300*350MM

1

16

架子

1700*700*100MM

1

17

有机玻璃

400*300*350MM

1

18

水泵

不锈钢1.5T/H

2

19

流量计

浮子1.5T/H

2

20

冷却塔

玻璃钢1.5T/H

1

21

冷却风机

1850风量220V

1

22

多功能表

可测量负载的有功功率、无功功率、功率因数、电压、电流、频率

2

23

互感器

与多功能表配套

2

24

大功能调节器

220V/2000W

1

25

干烧加热管

不锈钢1500W220V   300MM

1

26

温度表

HW6009I

1

27

传感器

3000MM*4MM

11

28

传感器盲管

6MM*50NN

4

29

手阀

DN15

2

30

水龙头

DN15

1
