[产品型号]:SBDT-07 [产品名称]:自动扶梯实训装置(小型) [价     格]: [在线客服]:

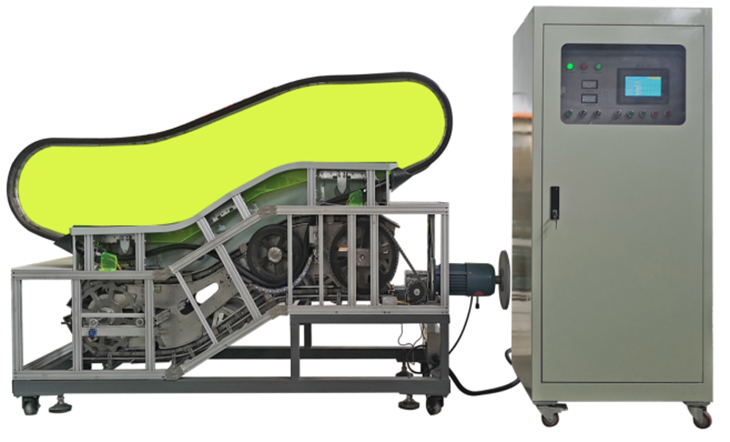

SBDT-07型自动扶梯实训装置(小型)

一、自动扶梯 概述

1.自动扶梯模型实训考核装置,是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。

2.电气控制采用西门子PLC系统,驱动采用变频节能控制;

3.整个扶梯模型安装在移动车上可以方便实现移动、旋转,方便教学。

二、技术参数

1、输入电源:三相四线(或三相五线)AC380V±10%,工频50Hz

2、工作环境:环境温度为-5℃+40℃,相对湿度<85%25℃);

3、整机容量:≤2.5kVA

4、模型尺寸:3000mm(长)×770mm(宽)×1900mm(高);

5、提升高度:680mm

6、梯级结构:宽300mmABS注塑成型,拆装式结构

7、运载能力:20KG

8、驱动方式:PLC可编程控制,变频节能起动/运行;

9、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。

三、实训项目

1、认识自动扶梯的结构,涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、认识自动扶梯安装保护装置的作用、安装位置包括:曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。

3、自动扶梯的基本安全操作与使用;。

4、梯级的拆装操作;

5、梳齿板的调整;

6、梳齿前沿板的调整;

7、扶手带的张紧的调整;

8、梯级链张紧的调整;

9、驱动链的调整;

10、扶梯防逆转机械实验;

11、上下部曳引链安全实验

12、主机断链安全实验

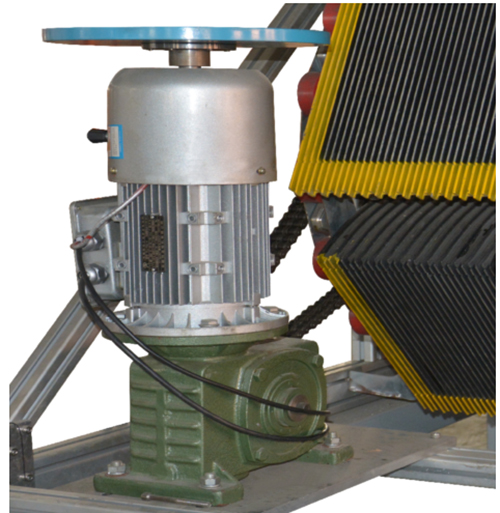

四、曳引装置(驱动)

由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。

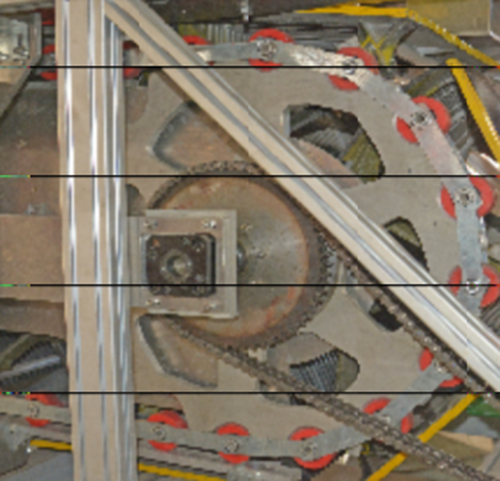

五、驱动链轮装置

1、传动齿轮采用10mm厚铝合金板材数控精加工而成,精度高重量轻,不生锈,

2、梯级链条采用1mm厚不锈钢制作主,铝制销轴,传动平稳,不起锈。

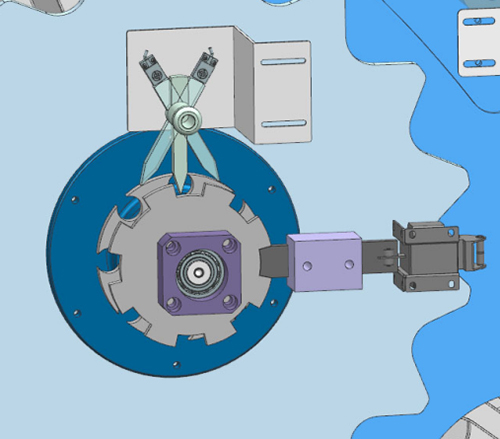

六、扶梯防逆转装置(机械加光电联锁)

防逆转装置如下图,装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动,若扶梯发生异常情况而逆转则凸轮逆转,此时打杆使限位开关动作并使扶梯主刹动作从而使扶梯停止,反之亦然。同时此功能具备手动测试操作功能。

七、梯级(踏板)链轮张紧装置

采用弹簧式张紧装置,使梯级链条始终保持张紧状态,及时抵消在可控范围内因梯级伸长而造成梯级(踏板)等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。

八、扶手带驱动装置

由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。

九、设备主要配置

配置

扶梯桁架

铝合型材框架

拖动方式

西门子s7/200PLC可编程,变频节能控制

角度

35

提升高度

300mm

控制系统

通过光电感应检测,自动控制

电动机传动方式

蜗轮蜗杆传动

梯级结构

ABS注塑成型,装配式结构

电源适应

三相交流电源380V±10%,220V±10%

梯级宽度

300mm

装饰

扶壁板

高度

450mm

材质

有机玻璃

厚度

8mm

扶手带

型式

窄型扶手带

色彩

黑色(可选彩色)

结构

扶手带为特制防老化制作,内镶嵌钢丝,内表面为耐磨、防水滑动层

梳齿板材质

铝合金

桁架

型材

欧标铝型材框架结构

规格

主框架30*60mm,次要支架30*30mm

内外盖板

外盖板

1.5mm材质钣金冲压而成

内盖板

1.5mm材质钣金冲压而成

围裙板

左右围裙板

1.5mm材质钣金制作而成

上下平台



5mm透明有机玻璃

安全保护装置

起动铃声提示

电动机短路及过载保护

节能装置—变频控制

上下平台踏板安全装置

上部扶手带入口安全装置

下部扶手带入口安全装置

上部曳引链安全装置

下部曳引链安全装置

主机链断链保护装置

停止开关

手动盘车轮

急停按钮

安全检测装置

上部钥匙起动

下部钥匙起动

上部乘客检测

下部乘客检测

主机防逆转检测装置(机械部分+光电)

十、套工具清单

序号

名称

型号/规格

数量

单位

1

卷尺

3m

1

2

万用表

MF47

1

3

内六角扳手(组套)

BM-C9

1

4

全抛光梅花开口两用扳手

10

1

5

全抛光梅花开口两用扳手

13

1

7

全抛光梅花开口两用扳手

16

1

8

全抛光梅花开口两用扳手

18

1

9

T型六角扳手

5mm

1

10

开口扳手

810

1

11

开口扳手

1214

1

12

开口扳手

1719

1

13

一字穿心螺丝批

5×75

1

14

十字穿心螺丝批

5×75

1

15

工具箱

塑料大号

1

16

尖嘴钳

8

1

17

斜口钳

6

1

18

平口钳

8

1

19

活扳手

300×36

1

20

钢板尺

300mm

1
