维修电工实训装置（单面二组型

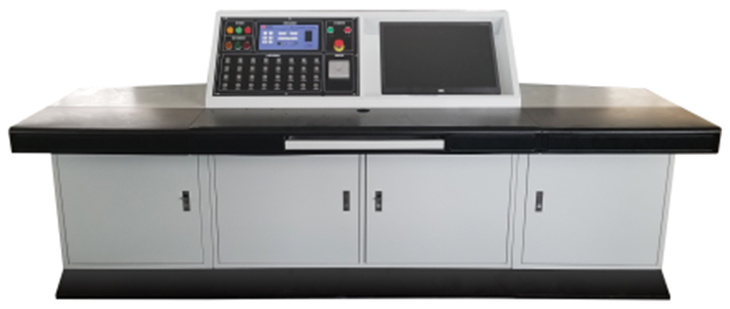

SBKZT-01B一体化智能控制及教师示教主控台

（一）、产品概述：

该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有电源控制系统、多媒体教学系统、老师豪华椅子。

（二）、技术参数:

1.工作电源：三相五线 380V±5％ 50Hz

2.安全保护：漏电保护（动作电流≤50mA），过流保护

3.规格尺寸：2400×800×780mm

4.额定功率：<2KW

5.环境温度：－10℃ ～40 ℃

6.相对湿度：<85%

7.设备重量：200Kg

（三）、产品结构:

1.桌身部分：钢质喷塑,半圆形设计，琴型结构，符合人体学设计，柜体设计有标准19吋机架模式，可放置各种多媒体器材：功放、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。

2.桌面部分：采用优质钢板经数控精加工成型，桌边圆弧型设计，桌面敷设防静电绝缘皮具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。

3.实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色喷绘工艺，颜色协调、设计合理。设有电源控制系统、多媒体中控面板、嵌入式显示器等布局科学操作方便。

（四）、基本配置：

NO	名称	型号	规格参数	单位	数量	备注
1	示教台	SBKZT-01B	2400×750×750mm	张	1
2	控制屏	SBKZT-01B	1200×480×330mm	台	1
3	电脑			台	1	用户自备
	多媒体中控	DYU-8160		套	1
	学生台电源管理系统	SBKZT-01B	分组电源控制	套	1
	高级五轮转椅			张	1

SB-990型维修电工实训装置（单面二组型）

维修电工实训装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。

根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，SB-990型维修电工实训实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业的教学和实训，经济适用。对实训场所不多、教学经费投入受限制的学校，SB-990型维修电工实训实训装置是一种理想的职业教育。

一、维修电工实训实训装置外形

二、维修电工技术指标

1. 外型：整体尺寸1640mm×700mm×1638mm；

2. 实训台架的材料：钢板、铝合金结构；

3. 电源(双面具有相同资源)：

1)输入：三相AC 380V ±10% 50HZ 三相五线；

2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。

3)可调直流输出： 0～30V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

4. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

5. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

6.4只5408二极管，用于能耗制动的整流电路；

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

三、维修电工结构功能

本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。

1、以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3。实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×800mm×510mm。

3、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM，大小774*580MM

四、实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．二地控制一盏灯电路训练

4．三地控制一盏灯电路训练

5．日光灯线路接线训练

6．单相电度表直接安装接线

7．室内照明电路安装训练

8．配电板安装训练

9．交流负载电功率的测量

10．三相异步电动机直接启动控制

11．三相异步电动机接触器点动控制线路

12．三相异步电动机接触器自锁控制线路

13．三相异步电动机Y/△自动控制线路

14．接触器联锁的正反转控制线路

15．按钮联锁的三相异步电动机正反转控制线路

16．双重联锁的三相异步电动机正反转控制线路

17．三相异步电动机多地控制

18．工作台自动往返控制线路

20．三相异步电动机串电阻降压启动控制线路

21．三相异步电动机能耗制动控制线路

22.Z3040摇臂钻床控制线路

23.C6140车床控制线路

六、维修电工实训台元器件配置清单（1台）

序号	名称	型号与规格	数量
1	单相电度表	电子式	2
2	单相空气开关	DZ47	2
3	一位双控	86型	2
4	平灯头	86型	4
5	单相插座	86型	2
6	墙壁开关座	86型明装	8
7	多功能电力仪表	三相	2
8	低压断路器	DZ108-20/10	2
9	螺旋式保险盒	RL1-15/3A	6
10	直插式保险盒	RT14-20/2A	4
11	交流接触器	CJX2-0910	6
12	辅助触头	F4-22	4
13	热继电器	R16B-20/3	2
14	通电延时时间继电器	ST3PA-B/380V（0-60S）	2
15	时间继电器座	PF-083A	2
16	3H按钮		4
17	行程开关	LX9-222	4
18	行程开关	LX9-001	4
19	日光灯管	Y210RR25/10W	2
20	镇流器	13W	2
21	日光灯座		4
22	接线端子排	TB1512	2
23	通用导轨		2
26	走线槽		2米
27	螺丝		90
28	三相鼠笼异步电动机	380V/Y/△180W，单速	2

附件：配套教学资源

1.电力拖动仿真教学软件（网络版、具有软件著作权）

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

二、软件特点

1.情景性：全部训练在三维场景下进行，学生犹如进入真实的工作现场，真实感极强，弥补了下现场难的困难。

2.过程性：软件以技能为核心，以施工工艺为主线，以技术规范为指导，以设备与工具的使用为基础，重视养成性训练，具有很强的实用性。

3.交互性：软件贯彻以学生为主体的思想，设有实训目的、实训器件、实训电路、器件布局、仿真运行、电路接线等，不仅可以供教师采用场景环境演示教学，更可以在网络环境下由学生自主地按照进程与提示操作，突出了技能训练。

4.完备性：软件重视教学设计，不同的知识单元含有诸如教学资源、故障检测、操作提示、技术分析等多种情境和技能训练教学模块。

5.软件具有职业性、情境性、交互性、工艺性和智能性。

6.在设计上，采用分级模块化设计，结构清晰、便于重组。

7.在媒体表现上，采用二维、三维动画，具有强烈的情景带入感。

8.在内容设计上，力争实现专业与企业生产岗位的对接、实训内容与职业标准的对接、实训过程与生产过程的对接、专业教学与职业资格证书的对接。

9.本软件不仅可以作为实训教学应用，其大量的原理动画演示也可以作为助教型软件素材应用于课堂教学环节。

10.以项目为引领、以任务为驱动、以工艺步骤为主线的设计理念。

11.资源丰富，可服务于多种教学模式。

12.资源碎片化，每个模块可独立，实现资源的有效利用。

13.各个模块的内容详尽、系统，掌握维修电工核心技能的目的。

14.注重教学设计，把抽象的概念具体化、把虚拟的概念实际化。

三、软件功能要求

1．具有教学游历功能

（1）包含的教学内容：要求认识电路、器件；要求认识现场设施设备器材器件。

（2）实现的教学目标：实现对现场环境、设备设施的初步认识；实现对现场作业程序的初步认识；实现对现场安全生产的初步认识；实现对现场生产氛围的初步感受。

（3）实现的教学效果：要求对现场环境产生较深刻的印象，解决专业认识性实习课题；实现对现场设施、设备初步认识，解决岗位认识性实习课题。

四、模块列表

一级模块	二级模块	三级模块
初级	三相异步单向转动控制	实训目的、实训器件、电路原理、元件布局、电路连接、通电运行
	三相异步机正反转控制	实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、故障排除
	三相异步机两地控制	实训目的、实训器件、电路原理、器件布局、电路连接、通电运行
中级	手动顺序控制与测量	实训目的、实训器件、电路原理、元件布局、电路连接、通电运行、
	能耗制动控制与测量	实训目的、实训电路、实训器件、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除
	Y/△启动控制与测量	实训目的、实训器件、电路原理、元件检查、元件布局、电路连接、线路检查、通电运行、故障排除
	四限位行程控制与测量	实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行
	自动顺序控制与测量	实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行
	单向转动控制与测量	实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行
	双限位控制与测量	实训目的、实训电路、电路原理、实训器件、元件检查、元件布局、电路连接、通电运行、故障排除
	两地控制与测量	实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行
	三相五线供电系统	实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行
	照明电路及单相电动机控制	实训目的、实训电路、电路原理、实训器件、元件布局、电路连接、通电运行
高级	正反转能耗制动与无功计量	实训目的、实训器件、实训电路、电路原理、实验仿真
	双速电动机控制	实训目的、实训电路、电路原理、实训器件、实验仿真
	Y/△启动顺序控制	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	三速电动机控制	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	直流电动机正反转、调速与制动	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	直流电动机反接制动控制	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	点动功能正反转控制	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	多台电动机联动控制	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	电动机控制与功计量	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
	顺序启动控制	实训目的、实训电路、电路原理、实训器件、电路连接、实验仿真
综合	车床	实训目的、、工作原理、电气系统安装、接线、车床仿真、故障排除
综合	钻床	实训目的、、工作原理、电气系统安装、钻床仿真

技术要求：

（1）实训目的：将本节所要学习的内容及掌握的知识点逐条罗列出来，让学生带着问题进行学习，实训目的不能少于三条。

（2）实训器件：实训器件用图片和文字形式，展示学生所学器件，凡是本项目所需要的器件都要进行展示，并且实物与名称一一对应。

（3）电路原理：含电气原理图和仿真实物电路。针对电路通电，正转运行，正传停止，反转运行，反转停止，电路断电都有详细的原理与对应的动作过程。以正转运行为例：当按下SB1时，原理图相关线路改变颜色表示处于通电状态，原理图电机符号开始旋转，对应的电气仿真实物电路中继电器高亮度显示，表示处于工作状态，实物电动机开始旋转。

（4）实训电路：实训电路里主要由电路图组成，当鼠标划到电路图中某个元器件的时候，电路图中会显示该器件仿真实物，并标注该实物名称，以方便学生更好的认识电路图中的符号所代表的实物。

（5）元件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置，用于训练学生对器件及电路的了解。

（6）元件检查：检查元器件是否损坏，点击元器件，进入检查仿真实训项目，用已经给出的指针式万用表进行元器件的检测，并根据显示的结果进行选择题测试，答案正确后点击确定按钮退出本次操作。

（7）电路连接：根据电路图连接相关器件，内容包含说明，答案和操作提示等。整个模块以交互仿真实训方式实现：电气原理图与实物相对照，连接某线路时，正在连接的线路在电气图上闪烁显示，连接正确后，该线路闪烁消失，改闪烁下一个线路。若找不到连接点，可通过"提示"按钮获得提示。整个接线过程中正确和错误接线都伴有提示声音。

（8）线路检查：用指针式万用表检查主电路，根据操作提示调节指针式万用表到相应的档位上，进行测量，观看测量结果，点击下一步进行另外的几处测量，并可以随时观看原理图，原理图可随意拖动。

（9）通电运行：合上电源开关后，按动按钮，继电器处于高亮状态，并有通电保护字样，表示通电状态，并且电动机进行旋转。

（10）故障排除：给出本节内容相对应的题目，根据所学内容进行判断，并通过原理图进行分析

2.机床电气线路仿真教学软件（网络版、具有软件著作权）

一、软件要求：

软件以实际工程项目为主线，以施工任务为引领，突出技能训练；强调职场场景，全部训练在三维场景下进行；重视教学设计，不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。

本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出，具有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的仿真软件。

二、技术参数：

包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。

（一）CA6140车床

1、实训内容：车床认知、电路原理、车床壁龛主电线路连接、车床壁龛控制电路连接、车床壁龛外部接线、教学资源。

2、车床认知包括两部分：车床认知和车床工作

车床认知：展示车床主要组成部分。包括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、操作手柄。

车床工作：通过点击仿真车床按钮来操作车床运行，了解CA6140车床运作原理流程。

3、电路原理：电路图包括电源保护、电源开关、主轴电动机、短路保护、冷却泵电动机、刀架快速移动电动机、控制电源变压及保护、断电保护、主轴电动机控制、刀架快速移动、冷却泵控制、信号灯、照明灯。通过点击动态电路图了解电路运行过程中的原理。电路图通电运行的部分进行高亮显示。

4、车床壁龛主电线路连接

实训内容：接线盒内仿真各种接线器件，可以自由接线。点击操作提示后，应连线的器件接线点高亮闪烁显示。同时配备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。

5、车床壁龛控制电路连接
