网络综合布线与工程技能实训平台,综合布线实训装置

网络综合布线与工程技能实训平台

针对院校计算机技术及网络专业必修的技能课程设计的全钢结构大型模拟建筑物(群)仿真 。整套装置按110比例全仿真模拟一栋三层大楼主体结构,实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行2个工作区、水平、垂直、设备间、进线间、建筑群等

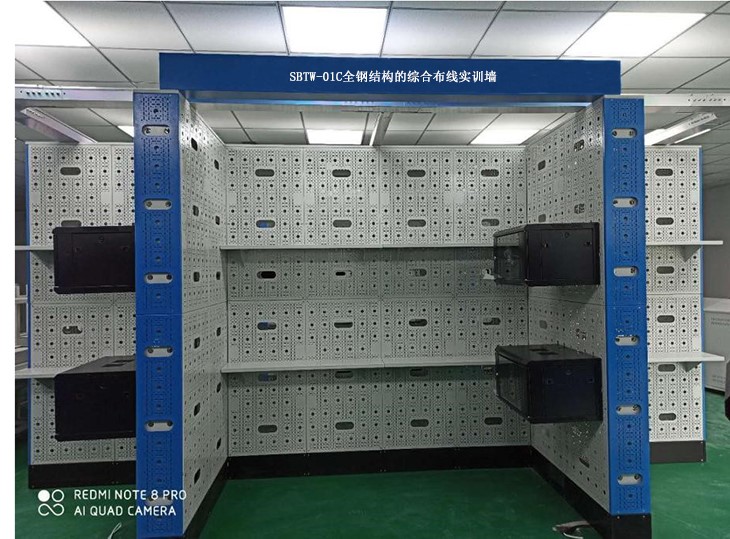

SBTW-01C全钢结构的综合布线实训墙

一、产品技术规格

外形尺寸:标准模块化仿真墙体,才用全钢结构,可以组成各种结构,单组模块长1200mm×240mm×2600mm

产品重量:500KG

产品组成:钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统

实训规模:每个实训墙面满足4-6名学生同时实训,每两个墙面形成1个模块L型区域,8个模块满足8组学生32-48人同时或者交叉进行综合布线7个子系统工程实训

实训项目:全钢结构大型模拟建筑物(群)仿真 ,按照110比例全仿真模拟一栋三层大楼内部结构,实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行8个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训,包括墙面明装,墙体中嵌入式安装等,能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。

安装布局: 等多种外形方式,根据教学需要和实训室大小进行自由搭建和组合。

二、产品特点

1)装置采用全钢结构,模拟一栋建筑楼宇内部真实环境,除可进行综合布线工程技能实训外,也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板,内置各种网络设备、插座、线槽、机柜等安装孔,保证20000次无尘重复操作;仿真墙内部采用高强度龙骨支架支撑,所有钢板通过高强度铆钉固定在龙骨支架上,墙面平整无任何凹槽,模块化组合安装,装置可全封闭,也可根据教学需求,实训装置背部全开放,学生可以直观看到墙体的内部,可在墙体内部根据教学需要,进行各种路由暗管安装。可视面积为≥6.24平方米。安全可靠,无尘化操作。如:8模块装置可同时或者交叉模拟网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。模块化设计,能按教室尺寸合理布局,适合任意楼层安装。

2)装置专门为网络布线及应用工程技术课程实训设计,墙面由多块长1200mm,宽600mm,厚2.0mm冷轧钢板制造而成,表面喷塑处理。背部嵌入M6螺孔≥72个,分为12排,每排6个,螺孔间距≥100mm。适合用M6螺丝快速安装网络机柜、线槽和线管等设备与器材。预设M6高硬度螺孔、Φ6.5通孔、每张墙面预留大量Φ5X20mm条孔,孔距25mm,其中横向排列孔24≥248个,纵向排列10≥436个,适合用M5M4M3螺丝安装和固定信息技术类、物联网类、网络安防系统安装与维护类、电工电子类的设备和器材。墙面预留Φ25穿线孔≥60个,分为11排六列,适合Φ20Φ16PVC或波纹管穿越布线。墙面预留Φ60X150手孔≥3个,分为3排,手臂能够轻松穿过,适合实训在背面安装螺母,也适合穿越安装100X50mm弱电桥架操作。

3)每个实训角区域安装有楼层模拟板+支架2套,模拟三层建筑结构,每个角型区域配套2-3套,8个角共计16-246U实训机柜,冷轧钢板,坚固耐用,机柜五面设有16Φ25进出线孔,钢化玻璃门。

4)每个角区域配套住宅信息箱1套,长320毫米,宽160毫米,高240毫米,全钢结构,包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个。装置可搭建各种网络永久链路、信道链路平台,能够扩展为监控系统、报警、智能楼宇系统实训平台。

三、实训功能

1)能够模拟进行多种综合布线路由设计和实训操作

2)能够进行各种线管、线槽的明装或者暗装方式的安装布线实训

3)能够模拟三层楼宇结构、结合配套机柜,可模拟综合布线系统七大子系统真实工程环境

4)结合易训其它 ,能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训

5)具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能

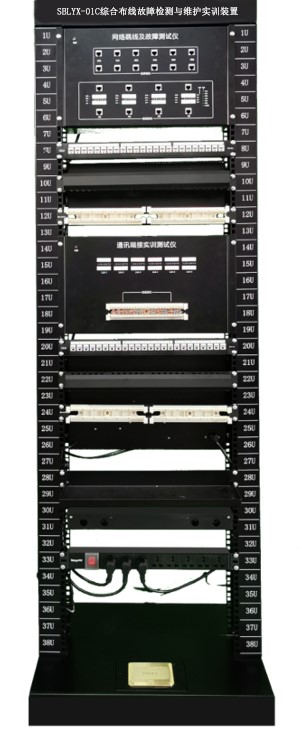

SBLYX-01C综合布线故障检测与维护实训装置

一、技术规格:

外型尺寸:600mm,530mm,1800mm

电压/功率:交流220V/50W

配套设备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、3U光纤故障模拟箱1台、6U光纤配线端接实验仪1台、网络理线环2个、8PDU电源插座1个、100110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。

二、产品特点

1)装置选用19英寸开放式落地型机架,外形尺寸:长0.6米,宽0.53米,高1.8米。机架下部有4个地脚螺丝固定,保证设备牢固,能够承受实训打线冲击力。

26U机架式带彩色LED色块显示功能的网络压接线实训测试仪(彩色LED色块显示灯,共96个)1台,每芯线端接对应彩色LED发光块,直观持续显示端接连接状况和线序,分48组共有96个发光色块,同时显示6根双绞线全部端接情况,直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。

3)彩色LED显示功能的网络跳线检测及故障演示仪1台,对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应816个彩色LED发光色块,直观持续显示连接状况和线序,分为32组共有64个发光色块灯,并设有线缆类型、组别、故障类型提示灯,可快速同时检测出4根跳线压接情况。故障模拟演示功能,设置6组(正确、反接、跨接、断路、交叉、短路)常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。

43U光纤故障模拟箱1台,装有SC-SCLC-LC适配器,模拟光纤的交叉、开路等故障。

56U光纤配线端接实验仪1台,8路多种光纤跳线和链路同时测试功能,配置的LED指示灯具有持续和间断闪烁两种显示功能,直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。

三、实训功能

1)能够进行网络双绞线配线和端接实训,每台设备每次端接6根双绞线两端,每根双绞线两端各端接线8次,每次实训每人端接线实训共计96次。

2)可制作和测量4根网络跳线,测试仪设有对应指示灯组,自动同时显示出4根网络跳线线序及类别(屏蔽/非屏蔽、几类线、几芯线),压接是否正确,执行标准(568A568B),故障类型等结果。

3)能够进行25对大对数电缆的端接原理和技能实训。设备必须能够进行大对数电缆配线和端接实训,每台设备每次端接大对数电缆的两端,每次实训每人端接线100次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序,共有100个指示灯分50组,同时显示大对数电缆的全部端接情况,能够直观判断大对数电缆的跨接、反接、短路、断路等故障

4)能够8路多种光纤跳线和链路同时测试功能。

5)开放式机架的立柱具有桥架布线实训功能和安装网络插座功能。

6)设备两侧立柱预设20Φ25穿线孔,能够实现PVC/钢管暗埋穿线模拟实训功能。

7)与网络配线架、通讯跳线架组合进行多种端接实训,仿真机柜内配线端接实训。

8)具有实训考核评定功能,设备内置WIFI无线信号或者RS485传输模块,教师可通过上位机考核系统,实时监测多组学生实训情况,同时支持各类技能大赛现场实施评判、管理、打印功能。

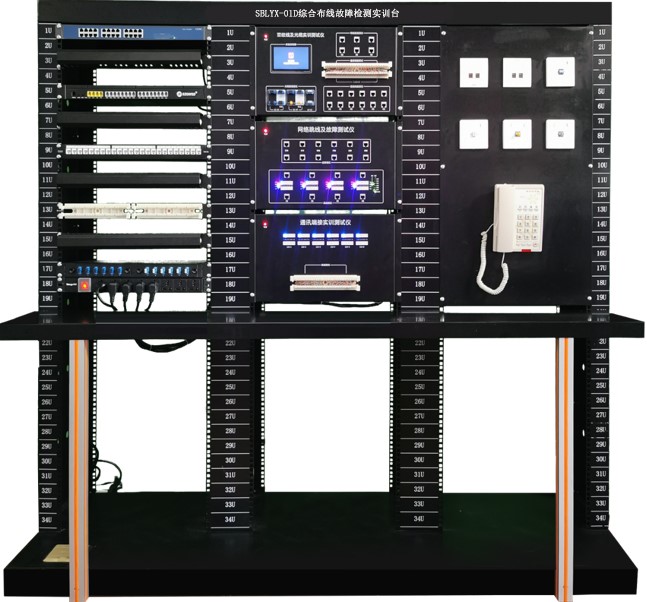

SBLYX-01D综合布线故障检测实训台

一、技术规格:

外型尺寸:长1800mm,650mm,1600mm

电压/功率:交流220V/50W

配套设备:带彩色 LCD 液晶屏显示功能的"双绞线及光缆实训测试仪"1 台、带彩色 LED 色块显示功能的"线缆跳线及故障测试仪"1 台、带彩色 LED 色块显示功能的"通讯端接实训及测试仪"1 台、机架式 24 口网络交换机 1 台、机架式语音交换机 1 台(4 16 出可编程)、8 口工业 PDU 电源 1 套、RJ45 网络配线架(19 英寸 24 口)1 个,110 通讯配线架(19 英寸 100 对)1 个,理线架4 个,组合式光纤配线架(19 英寸 12 口)1 个、网络及语音面板(86 型)2 套、光纤面板4 套,按键式电话机 1 部、、操作台1张。

二、产品特点

1)综合布线故障检测实训台为三联全钢结构,开放式网络实训操作,主体分上下层。

2)实训台可开展布线通讯端接、光纤、铜缆跳线测试及故障检测、多种永久复杂链路搭建实训,干线子系统实训和工作区信息插座装置安装等五部分实训。

3)机架式彩色LED色块显示功能的网络压接实训测试仪1台,每芯线端接对应彩色LED发光块,直观持续显示端接连接状况和线序,分48组共有96个发光色块,同时显示6根双绞线全部端接情况。可直观判断网络双绞线的跨接、反接、短路、断路等故障。

4)机架式彩色LED显示功能的网络跳线检测及故障演示仪1台,对应彩色LED发光块显示线缆两端RJ45接头压接线端接连接状况和线序,每根跳线对应816个彩色LED发光块。直观和持续显示连接状况和线序,64个指示灯分32组,设有线缆类型、组别、故障类型提示灯组,同时检测出4根跳线压接情况。故障演示系统面板上设有网络跳线测试接口6组,故障模拟演示功能包括正确、反接、跨接、断路、交叉、短路等国际标准故障类型。

5)双绞线及光缆测试仪1台,由电源指示灯、液晶显示屏、实验功能接口区组成。实验功能接口由线缆接口和配线架接口组成,分别包括RJ45接口,110型通讯跳线架和光缆配线接口。仪器正面板左上方设有一块5.6英寸的液晶显示屏幕,此高清晰分辨率液晶显示屏用来显示各个实验的数据和测试结果,以及相关实验说明。进入系统后,点击液晶触摸屏,进行  实训项目的选择。网络跳线测试功能区、通信端接测试功能区、配线端接测试功能区、光缆配线测试功能区(包含一组光功率计功能)。

6)实训台背部设有布线实训螺孔板(每套有安装M6螺孔30个,孔距100*100毫米),模拟3套工作区子系统/水平子系统管/槽布线实训,工作区系统插座安装实训,垂直子系统插座安装实训;侧面立柱20Φ20暗管孔,进行暗管穿线和工作区底盒安装实训。

7)测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。

三、实训功能

1)网络模块端接与测试实训

2)网络光纤跳线制作与测试

3)光纤熔接、冷接测试实训

4110语音跳线架压接实训

5)铜缆及光纤网络布线故障演示与诊断测试

6)铜缆基本链路,永久链路连接,测试实训

7)光缆基本链路,永久链路连接,测试实训

实训加工桌

一、产品型号和技术规格:

尺寸:长1200mm,宽600mm,高750mm,重量:24KG

二、产品特点:

不锈钢封包台面,边缘光滑,台面平整美观。

方钢支架,结实牢固。

橡胶脚套,整齐美观。

工厂专业化批量生产,性价比高。

标准化纸箱包装,运输方便,现场快速组装。

三、产品功能:

综合布线工程现场布线材料加工或者实训。

在操作台上进行线槽、线管、桥架等材料加工。

组装和摆放各种设备。

实训内容:耗材加工、网络端接实训。

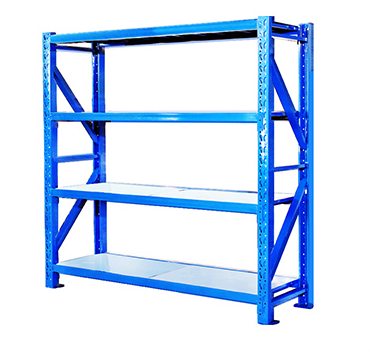

材料存放架

一、产品特点:

1、全钢喷塑结构,边缘光滑。

2U型钢支架,结实牢固,整齐美观。

3、工厂专业化批量生产,性价比高。

4、标准化纸箱包装,运输方便,现场快速组装。

二、产品功能:

1、适合存放线管、线槽、大型器材和工具等

2、适合存放工具箱、电动起子、测试仪器等设备。

3、四层棚板,上下可调,灵活方便。

三、技术规格:

序号

类别

技术规格

1.

外型尺寸

1800mm,宽400mm,高1800mm

2.

重量

42KG

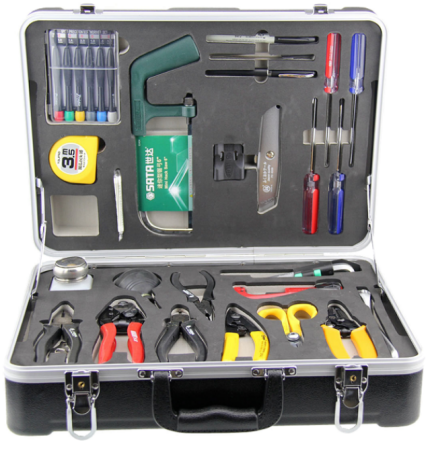

光纤熔接工具箱

 参考图片

1)束管钳1

28寸多用剪1

3)剥皮钳1

4)美工刀1

56寸尖嘴钳1

66寸钢丝钳1

76寸斜口钳1

8)光纤剥线钳1

96寸活动扳手1

10)横向开缆刀1

11)清洁球1

12)背带1

13)酒精泵1

142米钢卷尺1

15)组合螺丝批1

16)微型螺丝批1

17)镊子1

18)记号笔1

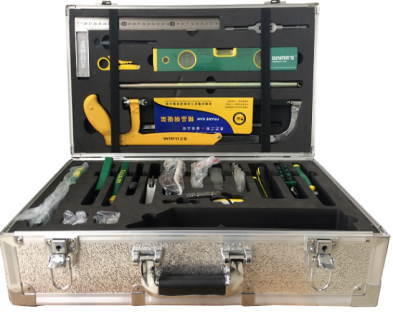

综合布线工具箱

 参考图片

包含以下25项工具:

1)网络压线钳,RJ45/RJ112把;

2)网络打线钳(单口)2把;

32米钢卷尺-2把,测量长度;

4)活络扳手,150mm(6)2把;

5)螺丝刀6*150十字头,带磁性2把;

6)壁纸刀,裁割用2把;

7)手持锯弓和配套钢锯条1套;

8)钢锯条5根;

9)能手测试仪1个;

109V电池1个;

11)线管剪,PVC管裁断用1把;

12)老虎钳,夹持物件1把;

13)尖嘴钳,清理5对连接块用1把;

14)欧式斜嘴钳1把;

15)剪刀1把;

16)镊子1把;

17)不锈钢角尺300mm 1把;

18)条形水平尺230mm 1把;

19)弯管器Φ20 1把;

20)计算器1个;

21)十字批头2个;

22)压线钳1把;

23)五对打线刀1把;

24)剥线器2把;

25)开模工具箱。

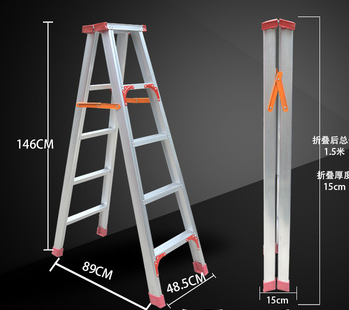

铝合金梯子

铝合金人字梯,1.5米,4台阶。



智能楼宇管理员技能实训考核装置

楼宇智能化工程技术技能实训考核装置

楼宇智能化集成监控系统实训考核装置

楼宇智能化设备监控系统实训考核装置

楼宇智能化智能家居系统实训考核装置

楼宇智能化视频监控系统实训考核装置

楼宇智能化一卡通系统实训考核装置

楼宇智能化防盗报警系统实训考核装置

楼宇智能化可视对讲系统实训考核装置

楼宇智能化火灾报警及联动系统实训考核装置

热能地板辐射采暖系统实训装置

电子应用技能实训考核装置

电子操作实训装置

电工技能训练工作台

电工技能实训考核柜(柜式、两面双组型)

智能家居样板操作实训装置

全光网配线端接实训装置

视频监控系统实训装置

单机电梯考证设备

电梯实物

电梯控制技术综合实训装置

电梯曳引系统安装实训考核装置

电梯井道设施安装与调试实训考核装置

电梯导轨安装与调整实训装置

电梯门机构安装与调试实训考核装置

电梯门系统安装实训考核装置

电梯限速器安全钳联动机构实训考核装置

电梯限速器安全钳联动机构实训考核装置(机械式)

双层直梯教学实训平台

电梯安装与调整实训室设备

电梯工程技术专业

有机房电梯实训装置

SB-778型自动扶梯维修与保养实训考核装置

自动扶梯维修与保养实训考核装置

电梯电气实训考核装置

电梯仿真

智能串行四层单梯透明仿真教学电梯

六层透明仿真教学电梯模型

实物电梯实训考核设备

电梯安装维修实训装置,电梯维修

工业模型系列之机械手

DT-2000型透明仿真教学电梯模型

双联四层透明仿真教学电梯模型

双联六层透明仿真教学电梯模型

DT-2008群控六层透明仿真教学电梯模型

DT-2008六层透明仿真教学电梯模型

自动扶梯模拟设备

SBSW-DT09四层实物电梯实训考核设备

SB-911B智能型群梯控制实训考核设备

电梯实训室建设方案,电梯实训装备

电梯安装与调整实训室设备

电梯电气控制装调实训考核装置

SB-DT2016电梯安装维修与保养实训考核装置

智能电梯装调与维护

消火栓及预作式自动喷淋灭火系统实训装置

电梯安装维修,培养电梯安装与维修专业人才

热水供暖循环系统综合实训装置

SBLY-01A型楼宇自控创新实训平台(网孔板型)

SBLYGZ-3楼宇照明系统实训装置

SBLYGZ-1楼宇供配电系统实训装置

SBPS-1给排水设备安装与控制装置

现场总线过程控制系统实验装置
